Home » »Revízne prístroje» MI 2883 AD - analyzátor kvality siete

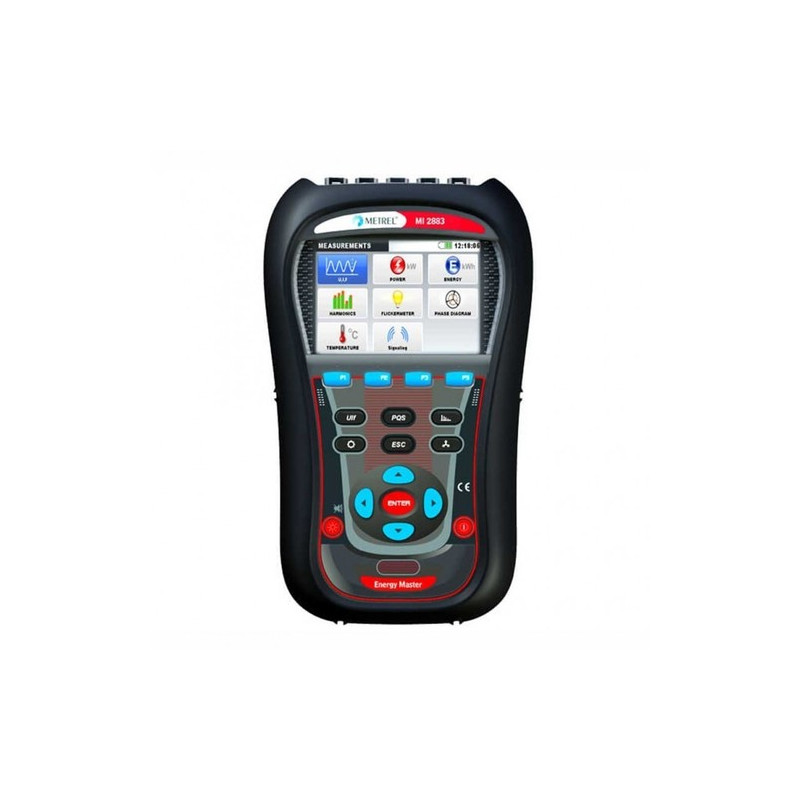

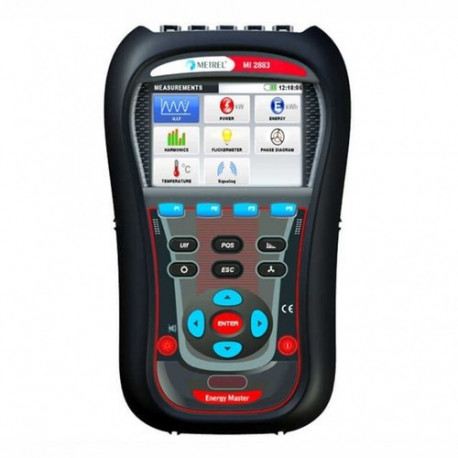

MI 2883 AD - analyzátor kvality siete Zväčšiť

MI 2883 AD - analyzátor kvality siete

Metrel

Cenníková cena: 2 060,00 € bez DPH 2 533,80 € s DPH

Vaša cena: 1 998,00 € bez DPH

2 457,54 €s DPH

Výrobca: Metrel
MI 2883 AD - analyzátor kvality siete, 3ks flexi klieští A1502

Viac detailov

MI 2883 Energy Master

Je ručný trojfázový analyzátor kvality energie, špeciálne navrhnutý na zaznamenávanie spotreby energie a následný výpočet efektívnosti. Zníženie spotreby energie znižuje náklady na energiu a môže viesť k finančnej úspore.

Energy Master je ideálnym nástrojom pre dlhodobé zaznamenávanie dát a ich následné spracovanie. Veľký, prehľadný farebný grafický displej umožňuje používateľovi analýzu a kontrolu dát priamo na mieste.

Praktické tlačidlá Quick Set zvyšujú používateľskú prívetivosť prístroja a umožňujú rýchly prehľad dát. Pokročilý PC softvér PowerView3 umožňuje detailnú analýzu zaznamenaných dát, priame čítanie z microSD karty, analýzu dlhodobých záznamov a automatické vytváranie profesionálnych testovacích správ.

MERACIE FUNKCIE

  • Napätie: TRMS, špičkové hodnoty, činiteľ tvaru priebehu (3 kanály)
  • Prúd: TRMS, špičkové hodnoty, činiteľ tvaru priebehu (4 kanály)
  • Výkon: aktívny, jalový, zdanlivý
  • Merania výkonu plne v súlade s IEEE 1459 (aktívny, neaktívny, fundamentálny, harmonický, nevyvážené zaťaženie)
  • Meranie nevyváženosti a blikania napätia (flicker)
  • Analýza harmonických a interharmonických zložiek až do 50. harmonickej, meranie THD
  • Energia: aktívna, jalová, generovaná, spotrebovaná
  • Zaznamenávanie udalostí napájania (výpadky, prerušenia, prepätia, poklesy)
  • Analýza kvality energie podľa normy EN 50160
  • Zaznamenávanie až 7 nastaviteľných alarmov
  • Meranie teploty
  • Činiteľ výkonu (Power factor, cos φ)

HLAVNÉ PREDNOSTI

  • 3 napäťové kanály s širokým meracím rozsahom: 0 … 1000 Vrms (CAT III / 1000 V)
  • 4 prúdové kanály s podporou automatického rozpoznania klieští a výberom rozsahu priamo na prístroji
  • Automatické Smart Clamp rozpoznanie a výber rozsahu klieští
  • Súlad s normou kvality energie IEC 61000-4-30 Class S
  • Kompletná analýza kvality energie podľa EN 50160, vrátane signalizácie a interharmonických
  • Podpora microSD pamäťovej karty (8 GB sú súčasťou balenia) až do 32 GB
  • Farebne označené vstupné svorky a štítky prispôsobené podľa regiónu použitia
  • Intuitívne hlavné menu a veľké ikony pre jednoduchú navigáciu a konfiguráciu zariadenia
  • Výkonný PC softvér PowerView3 umožňuje sťahovanie, prehľad, analýzu zaznamenaných dát a vytváranie profesionálnych správ
  • Flexibilné kliešte (bez dodatočného napájania) sú súčasťou európskeho setu

POUŽITIE

  • Kontrola výkonu zariadení na korekciu energie
  • Dlhodobá analýza
  • Prediktívna údržba
  • Overenie kapacity elektrického systému pred pridaním záťaže


NORMY

Bezpečnosť:
  • EN 61010-1
Merania:
  • IEC/EN 61000-4-30, Class S
  • IEC/EN 61557-12
  • IEC/EN 61000-4-7, Class I
  • IEC/EN 61000-4-15
  • EN 50160
  • IEEE 1448
  • IEEE 1459
Elektromagnetická kompatibilita (EMC):
  • EN 61326


TECHNICKÁ ŠPECIFIKÁCIA

KategóriaFunkcia / PopisTechnické údaje
Popis produktu MI 2883 Energy Master Ručný trojfázový analyzátor kvality energie, určený na zaznamenávanie spotreby energie a výpočet efektívnosti. Znižuje náklady na energiu a umožňuje dlhodobé záznamy s následnou analýzou. Veľký farebný displej a tlačidlá Quick Set zjednodušujú ovládanie.
Softvér PowerView3 Pokročilý PC softvér pre detailnú analýzu dát, priamy čítanie z microSD karty a tvorbu profesionálnych správ.
Meracie funkcie Napätie TRMS, špičkové hodnoty, činiteľ tvaru priebehu (3 kanály)
Prúd TRMS, špičkové hodnoty, činiteľ tvaru priebehu (4 kanály)
Výkon Aktívny, jalový, zdanlivý, podľa IEEE 1459
Energia Aktívna, jalová, generovaná, spotrebovaná
Harmonické / Interharmonické Až 50. harmonická, THD
Flicker Meranie blikania napätia
Nevyváženosť Napätie aj prúd
Alarmy Až 7 nastaviteľných
Teplota -10 … 85 °C
Udalosti napájania Výpadky, prerušenia, prepätia, poklesy
Hlavné prednosti Napäťové kanály 3 kanály, 0 … 1000 Vrms (CAT III / 1000 V)
Prúdové kanály 4 kanály, automatické rozpoznanie a výber rozsahu klieští
Smart Clamp Automatické rozpoznanie a výber rozsahu
Normy IEC 61000-4-30 Class S, EN 50160
Pamäť microSD karta 8 GB (až 32 GB)
Farebné označenie svoriek Podľa regiónu použitia
Displej a ovládanie Intuitívne menu, veľké ikony
Softvér PowerView3 na analýzu a tvorbu správ
Kliešte Flexibilné, bez externého napájania (Euro set)
Použitie Kontrola výkonu korekčných zariadení -
Dlhodobá analýza -
Prediktívna údržba -
Overenie kapacity systému Pred pridaním záťaže
Normy a bezpečnosť Bezpečnosť EN 61010-1
Merania IEC/EN 61000-4-30 Class S, IEC/EN 61557-12, IEC/EN 61000-4-7 Class I, IEC/EN 61000-4-15, EN 50160, IEEE 1448, IEEE 1459
EMC EN 61326
Technické údaje – napätie Vstupy 4
Menovité napätie L-N 50 … 1000 VRMS
Rozsah L-L 50 … 1730 VRMS
Rozsah 10 … 150 % menovitého napätia
Presnosť IEC 61000-4-30 Class S ±0,5 %
Vzorkovanie 7 kSamples/s @ 50/60 Hz, synchronizované
Sieťová frekvencia 42,5 … 69,0 Hz ±10 mHz
Technické údaje – prúd Vstupy 4
Flex kliešte A1227/A1502 3 … 6000 ARMS ±2 %
Železné kliešte A1281 50 m … 1200 ARMS ±1 %
Merané funkcie Výkon P, Q, S IEC 61557-12 Class 2
Energia Aktívna: IEC 62053-21 Class 2; Jalová: IEC 62053-23 Class 3
Harmonické (DC-50.) 0 … 20 % menovitého napätia, IEC 61000-4-7 Class 1
Interharmonické (1-50.) 0 … 20 % menovitého napätia, IEC 61000-4-7 Class 1
Flicker 0,2 … 10, IEC 61000-4-15 Class F3
Signály siete 0 … 15 %, IEC 61000-4-30 Class S
Nevyváženosť Napätie: 0,5 … 5 %; Prúd: 0 … 20 %
Teplota -10 … 85 °C ±0,5 °C
Poklesy / prepätia 10 … 150 %, ±0,2 % menovitého napätia ±1 cyklus
Prerušenia 0 … 10 %, ±1 cyklus
Záznamy Pamäť 8 GB microSD, až 32 GB
Integrácia 1 s … 2 h
Signály > 1000 (napätie, prúd, harmonické, výkon …)
Údaje Min., max., priemer, priemer ON
Trvanie záznamu > 1 rok (podľa veľkosti SD karty)
Všeobecné parametre Displej 4,3" farebný TFT (480 x 272)
Komunikácia USB
Napájanie 110 … 240 V AC alebo 6 × AA NiMh batérie
Prepätová kategória CAT IV / 600 V alebo CAT III / 1000 V
Hmotnosť 0,96 kg
Rozmery 230 × 140 × 80 mm


Rozsah dodávky MI 2883 AD

  • Prístroj Energy Master
  • 1-fázové flexibilné prúdové kliešte 3000 / 300 / 30 A (A 1502), 3 ks
  • Testovacia sonda (hnedá, čierna, sivá, modrá), 4 ks
  • Krokodílie svorka (hnedá, čierna, sivá, modrá), 4 ks
  • Napäťový merací vodič (hnedá, čierna, sivá, modrá), 4 ks
  • Štítky pre farebné označenie
  • microSD pamäťová karta 8,0 GB
  • Čítačka microSD kariet
  • PC softvér PowerView3
  • USB kábel
  • Napájací adaptér
  • 1,2 V NiMH nabíjateľná batéria, 6 ks
  • Mäkká prepravná taška
  • Návod na použitie
  • Kalibračný certifikát

prehľad

Prevziať (361.43k)

katalógový list MI2883 eng

Prevziať (665.37k)

porovnanie eng

Prevziať (1.18M)

komplet katalóg eng

Prevziať (1.05M)
