MI 2891 - kvalita energie/simulátor

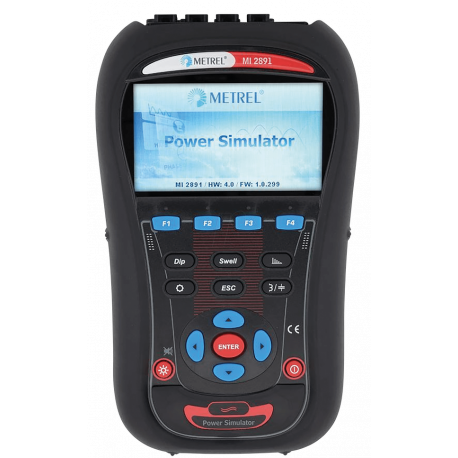

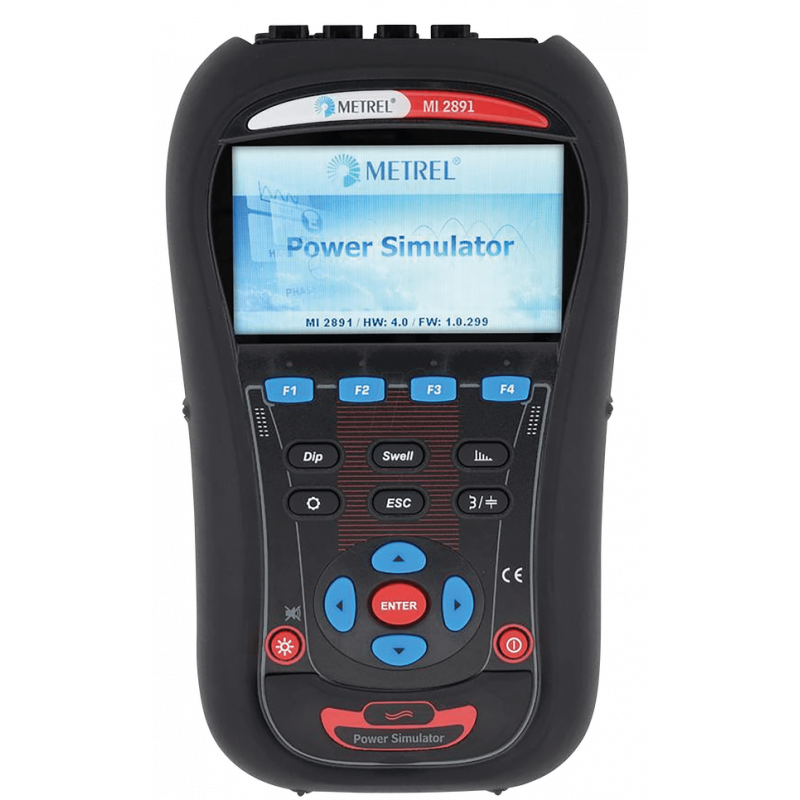

MI 2891 Power Simulator

Je viacúčelový trojfázový simulátor energie určený na simulovanie typických situácií v nízkonapäťových elektrických systémoch. Je vynikajúcim nástrojom pre školenia, demonštrácie alebo ako didaktický elektrický prístroj.Simulátor obsahuje prednastavené scenáre a zároveň umožňuje úplný manuálny režim. Používateľ si môže vybrať medzi rôznymi nastaveniami charakteru záťaže, nastaviteľnou hodnotou prúdu a napätia, vrátane simulácie rôznych poruchových stavov.

MERACIE FUNKCIE

• Napätie
• Prúd
• Frekvencia
• Harmonické zložky (napätie a prúd)
• Fázový uhol (napätie a prúd)
• Blikanie napätia (Flicker)
• Poradie fáz (napätie a prúd)

HLAVNÉ PREDNOSTI

• Jednoduchý a výkonný generátor priebehov s rôznymi nastaveniami
• 4 napäťové kanály s širokým simulačným rozsahom: až 350 Vrms
• 4 prúdové kanály so simuláciou prúdových klieští až do 2 kA
• Súčasná simulácia napätia a prúdu (8 kanálov), 16-bitová DA konverzia pre presnú generáciu signálov
• Simulácia udalostí: poklesy, prepätia, prerušenia, signalizácia, prechodné javy a nábehové prúdy
• Simulácia priebehov harmonických napätia a prúdu
• Simulácia nevyváženého priebehu napätia a prúdu
• Simulácia štvorcových flikrov
• Simulácia rôznych kombinácií charakteru záťaže / typu záťaže
• Podrobné nastavenie parametrov signálu
• Ukladanie aktuálnych nastavení systému pri vypnutí napájania
• 4,3’’ farebný TFT displej

POUŽITIE

• Školenia a tréningy
• Demonštrácia meracej techniky kvality energie (PQA) pre obchodný personál
• Vzdelávanie študentov elektrotechnických odborov

NORMY

Bezpečnosť:

• EN 61010-1:2010

Elektromagnetická kompatibilita (EMC):

• EN 61326-2-2:2013

TECHNICKÁ ŠPECIFIKÁCIA

Kategória	Funkcia / Popis	Technické údaje
Fundamentálne RMS napätie – výstup	Výstupné napätie AC	50 … 300 V
	Rozlíšenie	10 V
	Presnosť	±0,1 %
RMS napätie – udalosti	Výstupné napätie AC	0 … 350 V
	Rozlíšenie	10 V
	Presnosť	±0,1 %
Fundamentálny RMS prúd – výstup	Rozsah (A 1033)	100 A … 2000 A
	Výstupné napätie	100 mV … 1 V
	Celková presnosť prúdu	±0,1 %
RMS prúd nábeh – výstup	Rozsah 1	2,0 mV … 200,0 mV RMS
	Presnosť	±0,5 %, činiteľ tvaru URMS 1,5
	Rozsah 2	20,0 mV … 2,0000 V RMS
	Presnosť	±0,5 %, činiteľ tvaru URMS 1,5
Frekvencia	Výstupný rozsah	45 Hz … 70 Hz
	Rozlíšenie	1 Hz
	Presnosť	±10 mHz
Flickery	Typ	Pst
	Merací rozsah	0,5 … 5,0
	Rozlíšenie	0,1
	Presnosť	±1 %
Napäťové harmonické zložky	Merací rozsah	1 % … 100 % fundamentálneho napätia
	Rozlíšenie	1 %
	Presnosť	±5 % UhN
	Poznámka	UhN = generované harmonické napätie, N = harmonická zložka 2 … 50
Prúdové harmonické zložky a THD	Merací rozsah	1 % … 100 % fundamentálneho prúdu
	Rozlíšenie	1 %
	Presnosť	±5 % IhN
	Poznámka	IhN = meraný harmonický prúd, N = harmonická zložka 2 … 50
Nevyváženosť	Napätie u-	0,5 … 5,0 %, rozlíšenie 0,1 %, presnosť ±0,15 %
	Prúd i-	0 … 20 %, rozlíšenie 0,1 %, presnosť ±1 %
Prepätia a poklesy	UOver	0 … 50 % UNom, rozlíšenie 0,001 %, presnosť ±0,15 %
	UUnder	0 … 90 % UNom, rozlíšenie 0,001 %, presnosť ±0,15 %
Trvanie udalosti a časová značka záznamu	Trvanie udalosti	10 ms … 7 dní, rozlíšenie 1 ms, chyba ±1 cyklus
	Časová značka záznamu a udalosti	Rozlíšenie 1 ms, chyba ±1 cyklus
Všeobecné parametre	Meracia kategória	CAT I / 300 V
	Rozmery	23 × 14 × 8 cm
	Hmotnosť (s batériami)	1,34 kg
	Displej	4,3" farebný TFT LCD s podsvietením, 480 × 272 bodov
	Batérie	6 × 1,2 V NiMH nabíjateľné, typ HR 6 (AA)
	Prevádzková teplota	-20 °C … +40 °C

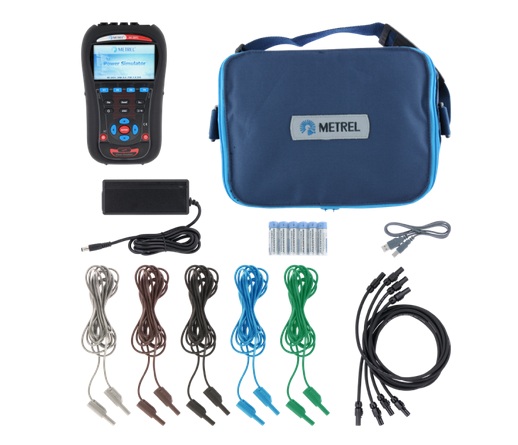

Rozsah dodávky MI 2891

• Prístroj Power Simulator
• Napäťové meracie vodiče (hnedá, čierna, sivá, zelená, modrá), 5 ks
• Prúdové meracie vodiče, 4 ks
• Štítky pre farebné označenie vodičov
• Napájací adaptér
• 1,2 V NiMH nabíjateľné batérie, 6 ks
• Mäkká prepravná taška
• USB kábel
• Návod na použitie
