Home » »Revízne prístroje» MI 2884 AD - analyzátor kvality el. energie
MI 2884 AD - analyzátor kvality el. energie Zväčšiť

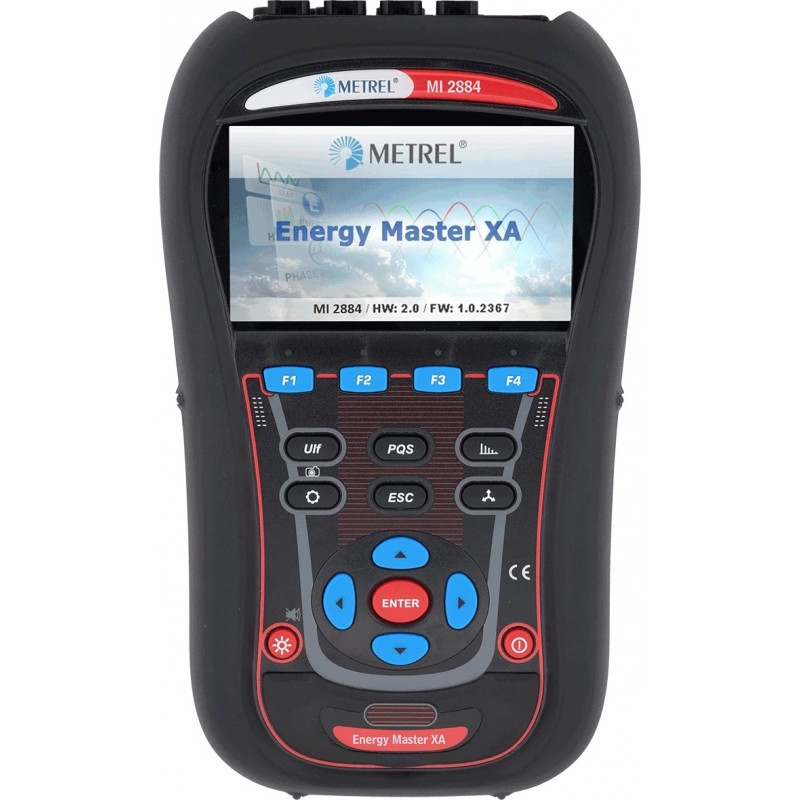

MI 2884 AD - analyzátor kvality el. energie

Metrel

Cenníková cena: 2 416,00 € bez DPH 2 971,68 € s DPH

Vaša cena: 2 343,00 € bez DPH

2 881,89 €s DPH

Výrobca: Metrel
MI 2884 AD Energy Master XA - Trojfázový prenosný analyzátor kvality elektrickej energie, vrátane 3 ks flexi snímačov prúdu A1502.

Viac detailov

MI 2884 Energy Master XA – prenosný trojfázový analyzátor kvality elektrickej energie

MI 2884 Energy Master XA je ručný trojfázový analyzátor kvality elektrickej energie, špeciálne navrhnutý na zaznamenávanie spotreby energie, detekciu harmonických zložiek, fázorov a abnormalít priebehov v inštaláciách jednoducho pripojením zariadenia. Zníženie spotreby energie znižuje náklady a môže viesť k finančným úsporám.

Tento prístroj je ideálnym nástrojom pre dlhodobé zaznamenávanie a následné spracovanie nameraných dát. Disponuje veľkým, ľahko čitateľným farebným grafickým displejom, ktorý umožňuje analýzu a kontrolu dát priamo na mieste. Praktické tlačidlá Quick Set zvyšujú užívateľskú prívetivosť a umožňujú rýchlejší prehľad dát.

Pokročilý softvérový balík PowerView3 pre PC poskytuje detailnú analýzu zaznamenaných dát, priame čítanie z microSD pamäťovej karty, spracovanie dlhodobých záznamov a automatické vytvorenie profesionálnej testovacej správy.


Hlavné výhody

  • Prenosný a ručný trojfázový analyzátor
  • Detekcia harmonických, fázorov a anomálií priebehov
  • Veľký farebný displej a tlačidlá Quick Set pre jednoduché ovládanie
  • Softvér PowerView3 pre podrobnú analýzu a reporty
  • Znižuje spotrebu energie a náklady

MERACIE FUNKCIE

  • Napätie: TRMS, vrcholové hodnoty, faktor špičky (3-kanálové)
  • Prúd: TRMS, vrcholové hodnoty, faktor špičky (4-kanálové)
  • Výkon: činný, jalový, zdanlivý
  • Meranie výkonu plne v súlade s IEEE 1459 (činný, nečinný, fundamentálny, harmonický, nevyváženosť záťaže) a klasickou metódou (vektorová alebo aritmetická)
  • Nevyváženosť a flicker – meranie kolísania napätia
  • Analýza harmonických a interharmonických až do 50. harmonickej, meranie THD a TDD
  • Energia: činná, jalová, generovaná, spotrebovaná
  • Zaznamenávanie udalostí napájania: výpadky, prerušenia, prepätia, poklesy napätia
  • Monitorovanie a zaznamenávanie nábehových prúdov
  • Zobrazenie priebehov a nábehov prúdov, snapshoty a zaznamenávanie
  • Zaznamenávanie tranzientov
  • Analýza kvality elektrickej energie podľa EN 50160, IEEE 519
  • Záznam až 7 nastaviteľných alarmov
  • Meranie teploty
  • Faktor výkonu, cos φ a tg φ

HLAVNÉ VLASTNOSTI

  • 3 kanály pre napätie s širokým meracím rozsahom: 0 … 1000 Vrms (CAT III / 1000 V)
  • 4 kanály pre prúd s podporou automatického rozpoznania prúdových svoriek a výberom rozsahu priamo na prístroji
  • Automatická detekcia Smart Clamp a voľba rozsahu Smart Clamp
  • Vzorkovacia frekvencia pri zaznamenávaní tranzientov: 30,6 kSamples/sec
  • Kompatibilita s normou kvality energie IEC 61000-4-30 Class S
  • Kompletná analýza kvality elektrickej energie podľa EN 50160 vrátane signálov a interharmonických
  • Podpora microSD pamäťovej karty (v sade 8 GB, rozšíriteľné až do 32 GB)
  • Farebne odlíšené vstupné svorky a štítky prispôsobené regiónu použitia
  • Intuitívne hlavné menu a veľké ikony pre jednoduchú navigáciu a konfiguráciu zariadenia
  • Automatický výber rozsahu prúdových svoriek
  • Výkonný softvér PowerView3 pre PC umožňuje stiahnutie, zobrazenie, analýzu zaznamenaných dát a tvorbu profesionálnych správ
  • Flexibilné prúdové svorky (bez nutnosti externého napájania) sú súčasťou Euro a Advanced setu


POUŽITIE

  • Optimalizácia spotreby energie
  • Hodnotenie kvality elektrickej energie a riešenie problémov v nízkonapäťových a strednonapäťových elektrických systémoch
  • Kontrola účinnosti zariadení na korekciu výkonu
  • Dlhodobá analýza
  • Prediktívna údržba
  • Overenie kapacity elektrického systému pred pridaním nových záťaží


NORMY

Bezpečnosť:
  • EN 61010-1
Merania:
  • IEC/EN 61000-4-30, Class S
  • IEC/EN 61557-12
  • IEC/EN 61000-4-7, Class I
  • IEC/EN 61000-4-15
  • EN 50160
  • IEEE 1459
Elektromagnetická kompatibilita (EMC):
  • EN 61326


TECHNICKÉ ŠPECIFIKÁCIE

KategóriaŠpecifikácia
Napätie – vstupy • Počet vstupov: 4
• Menovité napätie (L–N): 50 … 1000 VRMS
• Merací rozsah: 10 % … 150 % menovitého napätia
• Presnosť: IEC 61000-4-30 Class S, ±0,2 %
• Vzorkovacia frekvencia: 7 kSamples/sec @ 50/60 Hz, synchronizované s frekvenciou siete
• Frekvenčný rozsah: 42,5 … 69,0 Hz ±10 mHz
• AC + DC meranie
Prúd – vstupy • Počet vstupov: 4
• Rozsah 1: 50 mARMS … 100 ARMS ±0,5 %
• Rozsah 2: 50 mARMS … 1200 ARMS ±0,5 %
• Flexibilné svorky podľa typu (pozri manuál)
• Presnosť svoriek: ±0,5 – 1,5 %
Meracie funkcie • Výkon (P, Q, S): podľa napätia a svoriek, IEC 61557-12 Class 2
• Energia: činná IEC 62053-21 Class 2, jalová IEC 62053-23 Class 3
• Harmonické: DC … 50., 0 – 20 % men. nap., IEC 61000-4-7 Class 1
• Interharmonické: 1 – 50., 0 – 20 % men. nap., IEC 61000-4-7 Class 1
• Flicker: 0,2 – 10, IEC 61000-4-15 Class F3• Signály siete: 0 – 15 % men. nap., IEC 61000-4-30 Class S
• Nevyváženosť: Napätie 0,5 – 5 %, Prúd 0 – 20 %
• Teplota: -10 – 85 °C, ±0,5 °C
• Poklesy/prepätia: 10 – 150 % men. nap., ±0,2 %, ±1 cyklus
• Prerušenia: 0 – 10 % men. nap., ±1 cyklus
Záznamníky • Pamäť: 8 GB microSD (rozšíriteľná až do 32 GB)
• Všeobecný záznamník: integračný interval 1 s – 2 h, >100 signálov, min/max/avg, trvanie >1 rok
• Záznam priebehov: až 60 s, spúšť manuálna, napäťové udalosti, vlastné alarmy, úroveň napätia/prúdu
• Záznam tranzientov: 30,6 kSamples/sec, až 50 cyklov, spúšť manuálna alebo podľa obálky napätia
Všeobecné parametre • Displej: 4,3“ farebný TFT (480×272)
• Komunikácia: USB
• Napájanie: 110 – 240 Vac alebo 6× NiMh AA batérie
• Prepätie: CAT IV / 600 V alebo CAT III / 1000 V
• Hmotnosť: 0,96 kg
• Rozmery: 230 × 140 × 80 mm


Set obsahuje:

  • Prístroj: Energy Master XA
  • Flexibilné prúdové svorky A 1502 1-fázové, 3000 / 300 / 30 A, 3 ks
  • Testovacie sondy: hnedá, čierna, šedá, modrá – 4 ks
  • Krokodílové klipy: hnedá, čierna, šedá, modrá – 4 ks
  • Vodiče pre meranie napätia: hnedá, čierna, šedá, modrá – 4 ks
  • Štítky pre farebné rozlíšenie
  • Pamäťová karta microSD 8 GB
  • Čítačka microSD karty
  • Softvér pre PC: PowerView3
  • USB kábel
  • Napájací adaptér
  • Nabíjateľné batérie NiMH 1,2 V, 6 ks
  • Mäkká prenosná taška
  • Návod na použitie
  • Kalibračný certifikát

katalógový list MI2884 eng

Prevziať (1.7M)

porovnanie eng

Prevziať (1.18M)

komplet katalóg eng

Prevziať (1.05M)

prehľad

Prevziať (361.43k)
