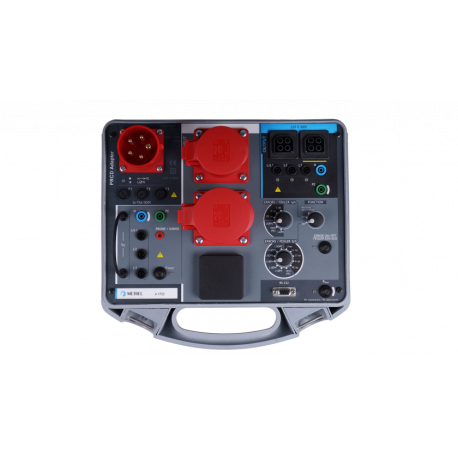

A 1722 – Metrel adaptér pre testovanie 1f a 3f PRCD

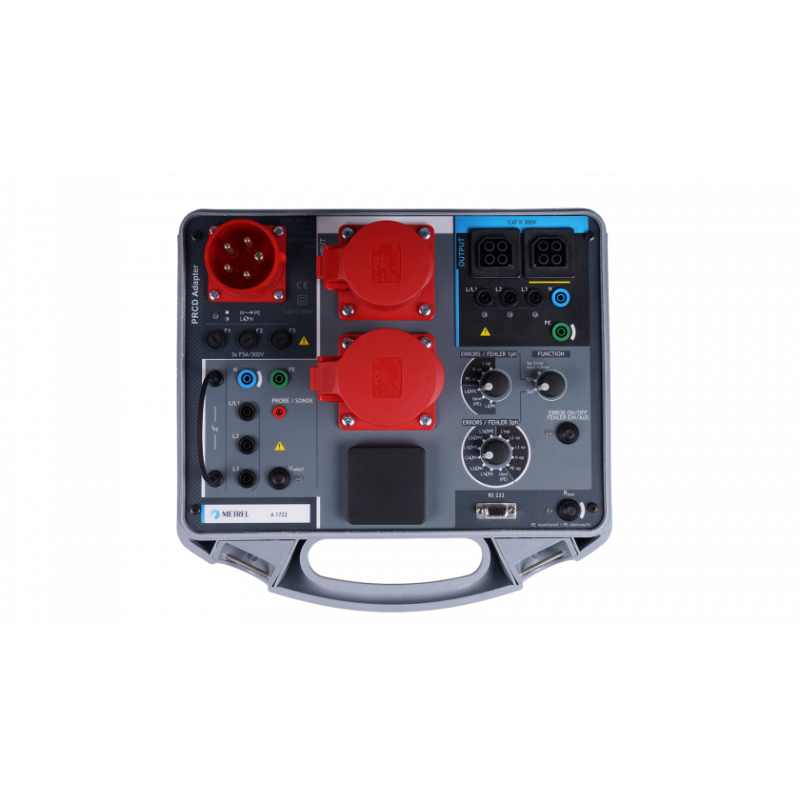

A 1722 PRCD Adaptér

• testovanie vodiča PE (ak je monitorovaný PRCD),
• test sondy (pre overenie dotykovej elektródy PRCD),
• ďalšie štandardizované testy PRCD.

KĽÚČOVÉ VLASTNOSTI

• Simulácia porúch na vstupnom napájaní
• Prístupné vstupy a výstupy pre jednoduché pripojenie bezpečnostných testerov
• Možnosť testovania spojitosti (Continuity) PRCD pri monitorovaní vodiča PE

PODPOROVANÉ PRÍSTROJE

• MI 3155 EurotestXD
• MI 3152 EurotestXC
• MI 3152H EurotestXC 2,5 kV

NORMY

• EN 61010-1

• DIN VDE 0701-0702
• DIN VDE 0661
• DIN VDE 0100-410

Funkčné testovanie nasledujúcich typov PRCD

• PRCD-S (jednofázový / 3 póly a trojfázový / 5 póly)
• PRCD-S+ (jednofázový / 3 póly)
• PRCD-K/Di (jednofázový)
• PRCD (2 póly a 3 póly)

Funkčné testovanie a simulácia nasledujúcich porúch

• L-prerušený (pre 3-fázové L1-L3)
• N-prerušený
• PE-prerušený
• Vymenené vodiče (pre 1-fázové L <> PE / L <> N, pre 3-fázové L1,L2,L3 <> PE / L1,L2,L3 <> N)
• Externé napätie na PE

Merania

• Ochranný vodič (PE)
• Izolačný odpor
• Prúd PE pomocou voliteľných kliešťových transformátorov
• Skúška vypnutia (Tripping test)
• Skúška sondou (Probe test)

Poruchové funkcie

1-fázové vstupy:

• L op: vodič L/L1 prerušovaný
• N op: vodič N prerušovaný
• PE op: vodič PE prerušovaný
• L<>PE: vodiče L a PE vymenené
• L<>N: vodiče L a N vymenené
• Uext (PE): externé napätie na PE

3-fázové vstupy:

• L1 op: vodič L1 prerušovaný
• L2 op: vodič L2 prerušovaný
• L3 op: vodič L3 prerušovaný
• N op: vodič N prerušovaný
• PE op: vodič PE prerušovaný
• L1<>PE: vodiče L1 a PE vymenené
• L2<>PE: vodiče L2 a PE vymenené
• L3<>PE: vodiče L3 a PE vymenené
• L1<>N: vodiče L1 a N vymenené
• L2<>N: vodiče L2 a N vymenené
• L3<>N: vodiče L3 a N vymenené
• Uext (PE): externé napätie na PE

Všeobecné parametre

• Napájanie: 90–260 VAC, 45–65 Hz
• Ochranná kategória: 300 V CAT II
• Meracia kategória: 300 V CAT II
• Stupeň ochrany:
  • IP 65 (uzavretý kryt)
  • IP 40 (otvorený kryt)
  • IP 20 (testovacia zásuvka)
• Rozmery (Š x V x H): 36 cm x 16 cm x 33 cm
• Hmotnosť: 4,8 kg
• Prevádzková teplota: -10 °C … 50 °C
• Maximálna relatívna vlhkosť: 90 % RH (0 °C … 40 °C), bez kondenzácie
• Prevádzková nadmorská výška: do 3000 m

Set A 1722 obsahuje:

• PRCD Adaptér A 1722
• Napájací kábel 1-fázový EU – 3-fázový CEE (16 A), dĺžka 2 m
• 1-fázový Y – Shuko kábel A 1723, dĺžka 2 m
• Adaptér 2 mm banana → 4 mm kaskádový banana, dĺžka kábla 1 m
• Testovacia sonda, červená
• Ochranné puzdro pre príslušenstvo (pripevnené na skrinke)
• Používateľská príručka
