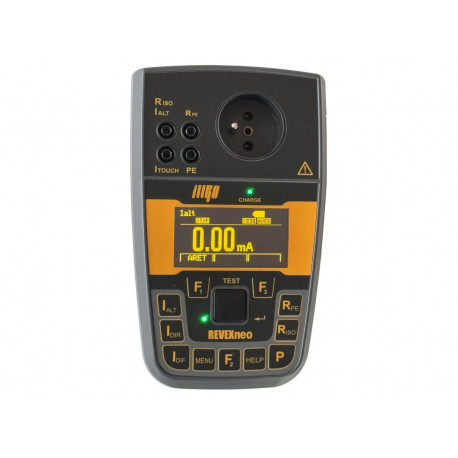

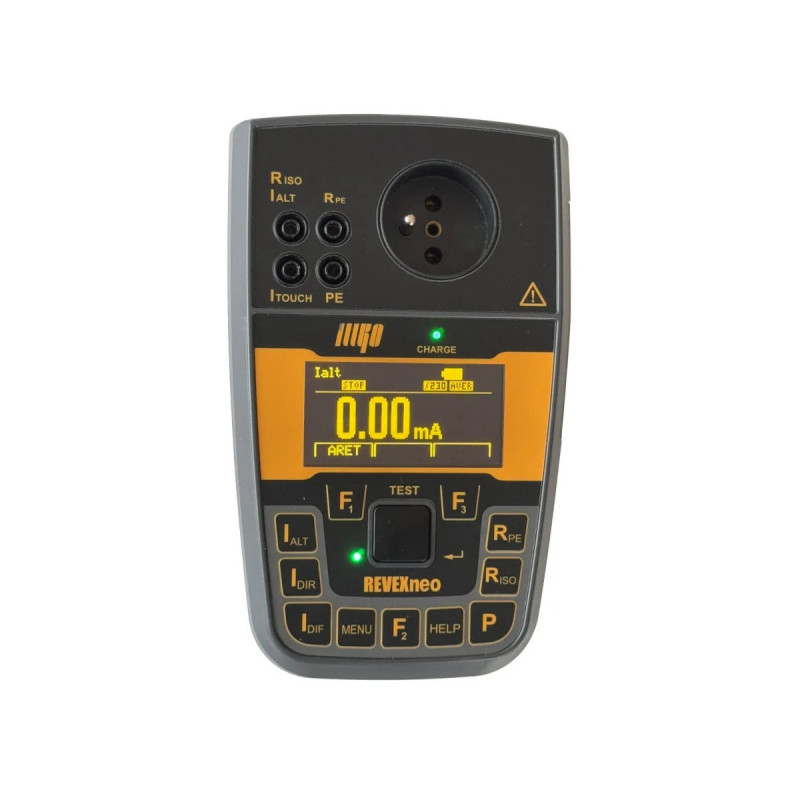

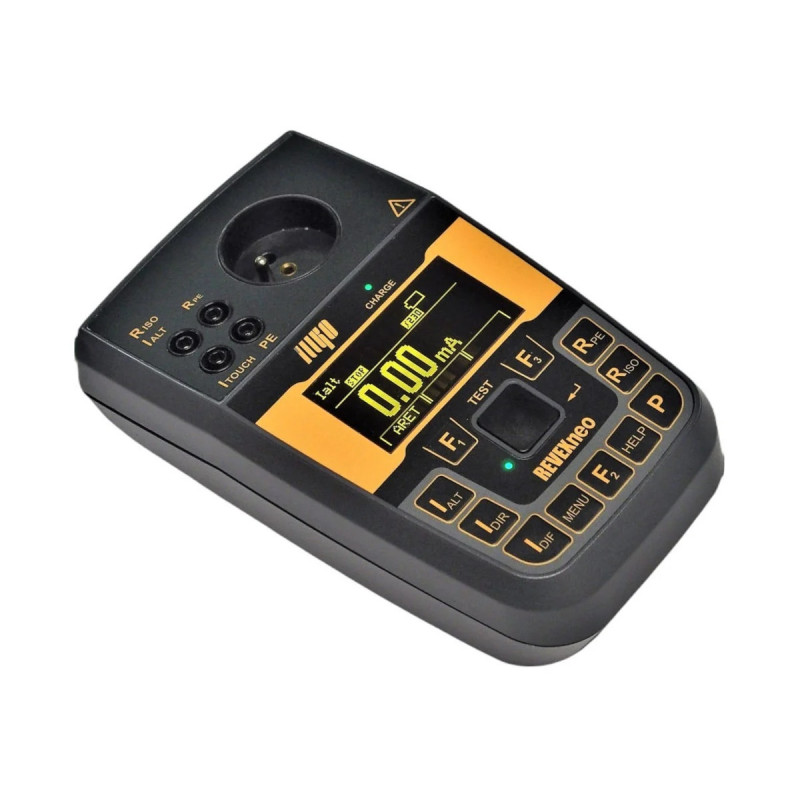

Illko RevexNeo – tester elektrospotrebičov a elektrického náradia

Illko Revex Neo – prístroj na skúšky a revízie elektrických spotrebičov

Illko Revex Neo je profesionálny prístroj určený na testovanie a revíziu elektrických spotrebičov podľa noriem ČSN EN 50699 a ČSN EN 50678. Umožňuje overiť bezpečnosť spotrebičov po opravách aj počas ich používania, pričom je možné ho napájať zo siete aj z vstavenej batérie.
Prístroj nemá pamäť pre ukladanie výsledkov merania.

Kľúčové vlastnosti

• Grafický OLED displej – jasný a prehľadný zobrazuje všetky merané veličiny.
• Dvojité napájanie – pripojenie do elektrickej siete alebo prevádzka z vestavenej batérie.
• Meranie striedavých veličín metódou TRMS – skutočná efektívna hodnota.
• Bezpečnostné funkcie:
  • automatická kontrola pripojenia ochranného vodiča (PE) a prítomnosti napätia na PE,
  • test základných funkcií spotrebiča,
  • automatická kontrola vysokého unikajúceho prúdu.
• Kalibračný list – súčasť dodávky.

Normy a súlad

• ČSN EN 50678 – overovanie účinnosti ochranných opatrení po oprave,
• ČSN EN 50699 – opakované skúšky elektrických spotrebičov,
• ČSN 33 1600 ed.2 – revízie a kontroly spotrebičov počas používania.

• ČSN EN 60204-1 ed.2 – bezpečnosť strojových zariadení,
• ČSN EN 60974-4 ed.3 – kontrola zváracích zariadení v prevádzke.

Výhody pre používateľa

• Prevádzka bez pripojenia k sieti vďaka batérii – ideálne na mobilné testovanie.
• Flexibilné meranie spotrebičov počas prevádzky aj pri napájaní zo siete.
• Presné a spoľahlivé výsledky vďaka TRMS a bezpečnostným funkciám.
• Kalibračný list v základnej výbave – pre jednoduchú dokumentáciu revízií.

Základné meracie funkcie

• Odpor ochranného vodiča (merací prúd I > DC 0,2 A): 0,00 Ω ÷ 20,00 Ω
• Izolačný odpor (250 V, 500 V): 0,50 MΩ ÷ 100,0 MΩ
• Priechod prúdu ochranným vodičom: 0,00 mA ÷ 20,00 mA
• Rozdielový prúd: 0,00 mA ÷ 20,00 mA
• Náhradný unikajúci prúd: 0,00 mA ÷ 20,00 mA
• Unikajúci prúd pomocou kliešťových transformátorov alebo trojfázových adaptérov: 0,00 mA ÷ 20,0 mA
• Príkon (činný, zdanlivý): 10 ÷ 3680 W / VA
• Priechodný prúd spotrebičom: 0,0 ÷ 16,0 A
• Príkon meraný kliešťovým transformátorom: 10 ÷ 3680 W / VA
• Priechodný prúd meraný kliešťovým transformátorom: 0,0 A ÷ 20,0 A
• Sieťové napätie: 207,0 V ÷ 253,0 V

Meracie funkcie dostupné pomocou doplnkového príslušenstva

• Meranie unikajúcich prúdov trojfázových spotrebičov pomocou trojfázových adaptérov P8011 ÷ P8014
  • rozsah: 0,00 mA ÷ 20,0 mA
• Prúd tečúci ochranným vodičom a rozdielový prúd pevne pripojených spotrebičov pomocou kliešťového transformátora P8010
  • rozsah: 0,00 mA ÷ 20,0 mA
• Prúd odoberaný testovaným zariadením (spotrebičom) zo zdroja meraný kliešťovým transformátorom
  • rozsah: 0,0 A ÷ 100,0 A
• Zdanlivý príkon testovaného zariadenia meraný kliešťovým transformátorom P8010
  • rozsah: 10 ÷ 9999 VA
• Meranie napätia zváracieho obvodu pomocou adaptéra WELDTest (P8050)
• Meranie unikajúceho prúdu z príložnej časti zdravotníckych prístrojov pomocou prístroja RM 2050

Kontrolné a bezpečnostné funkcie prístroja Illko Revex Neo

• Trvalá automatická kontrola neprítomnosti nebezpečného dotykového napätia na kolíku PE v napájacej zásuvke
• Trvalá automatická kontrola pripojenia kolíka PE v zásuvke k vodiču PE
• Trvalá automatická kontrola veľkosti unikajúceho prúdu spotrebiča počas merania
• Trvalá automatická kontrola neprítomnosti externého napätia na PE obvode meraného spotrebiča počas testu
• Manuálna kontrola správnej funkcie prístroja (AUTOTEST)

Doplnkové príslušenstvo prístroja Revex Neo

Prístroj je kompatibilný s množstvom doplnkového príslušenstva, ktoré umožňuje meranie aj trojfázových alebo pevne pripojených spotrebičov, elektrických zváračiek, elektrických zariadení strojov a čiastočne aj zdravotníckej techniky.

• P6160 – puzdro pre prenos prístroja

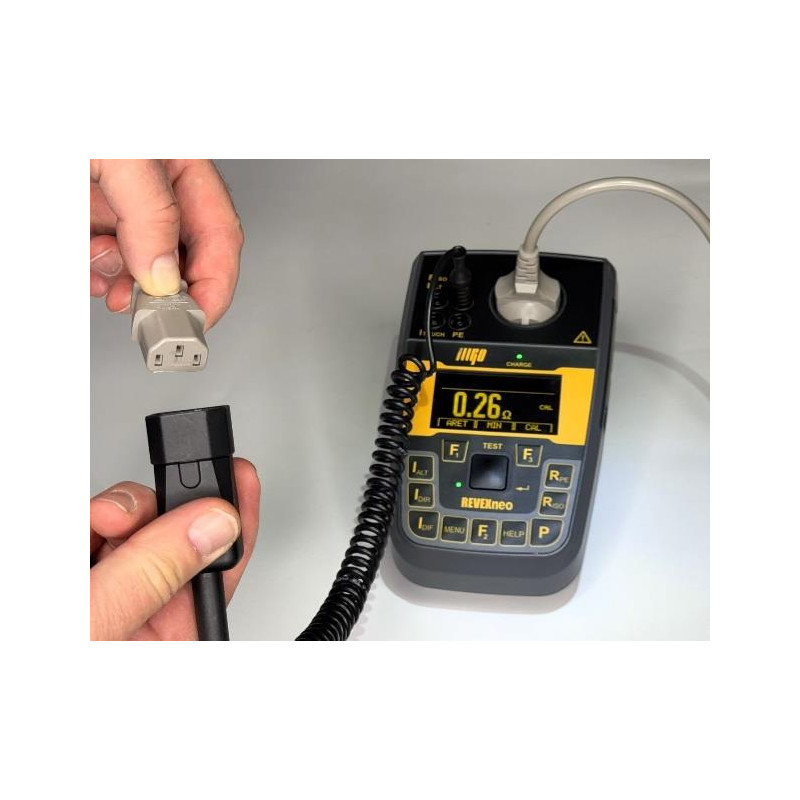

• P8030 – adaptér na testovanie vodiča PE predlžovacích káblov a meranie PC za prevádzky

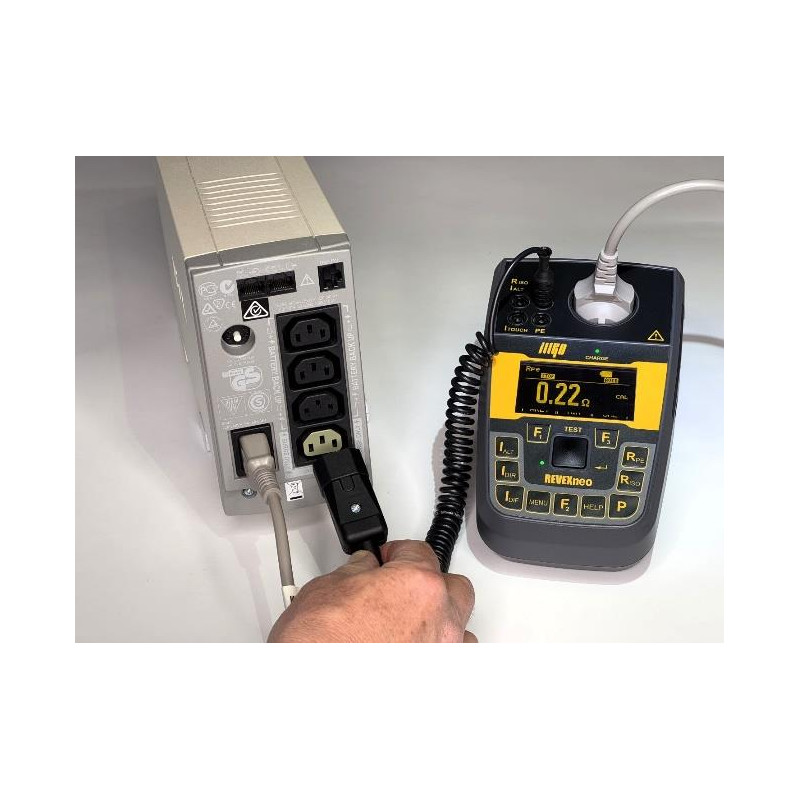

• P8031 – adaptér na testovanie PE vodiča záložných zdrojov USB a odnímateľných káblov s prístrojovou zástrčkou

• P3070 – sonda na snímanie dotykového prúdu z rotujúcich častí spotrebičov

• P8011, P8012, P8013, P8014 – adaptéry na meranie unikajúcich prúdov trojfázových spotrebičov a strojov (16 A, 32 A)

• P8010 – kliešťový merací transformátor na meranie unikajúcich prúdov pevne pripojených spotrebičov a strojov

• P8050 WELD test – adaptér na meranie výstupného napätia zváracích zariadení

• RM2050 – adaptér na meranie unikajúceho prúdu z príložnej časti zdravotníckych prístrojov
