A 1631 – Metrel adaptér pre meranie CP signálov (EVSE)

Metrel A 1631 – adaptér pre meranie CP signálov (EVSE)

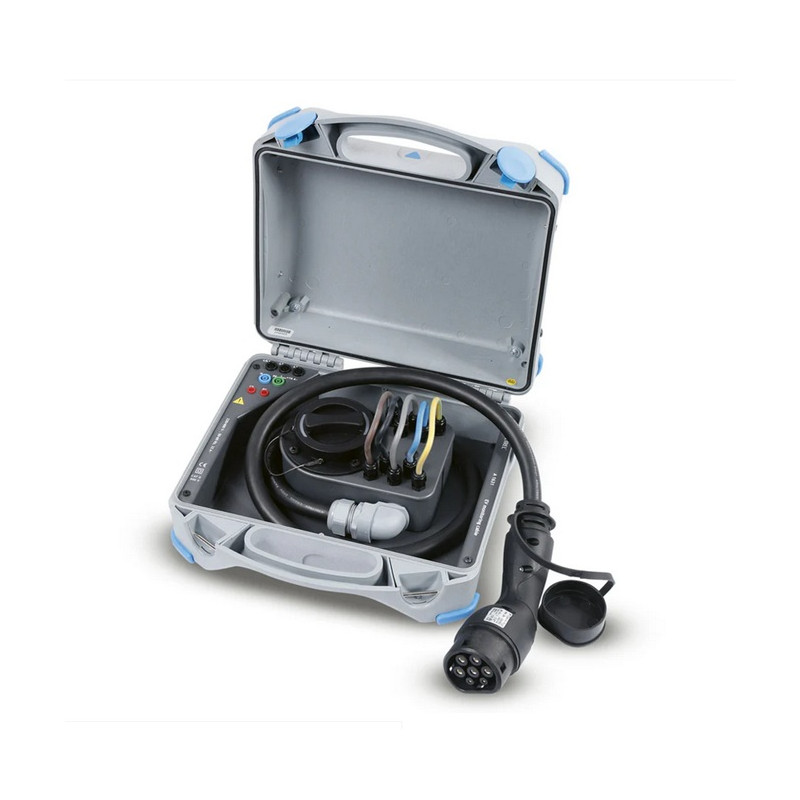

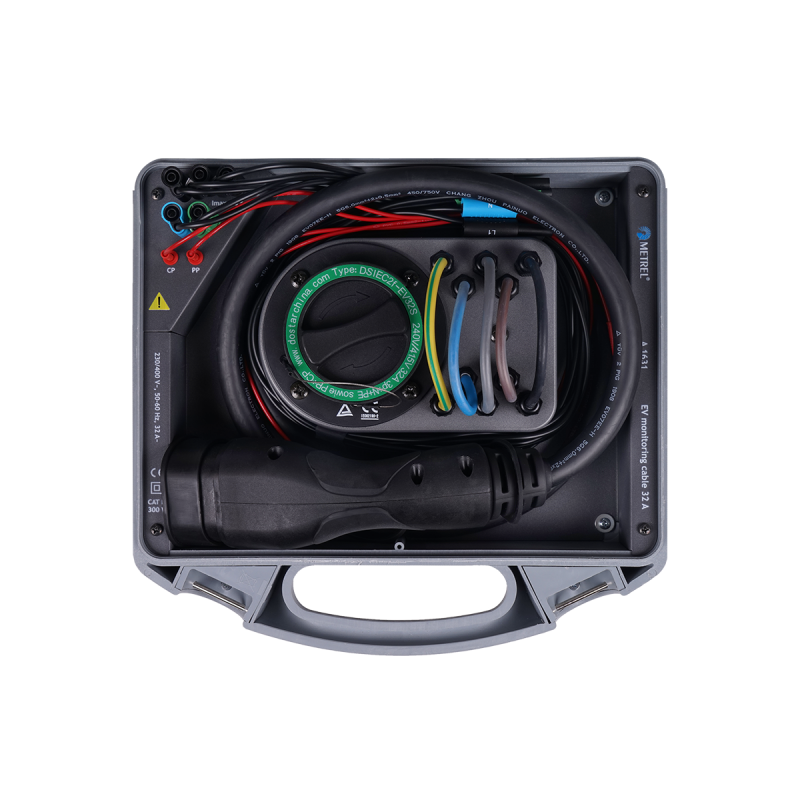

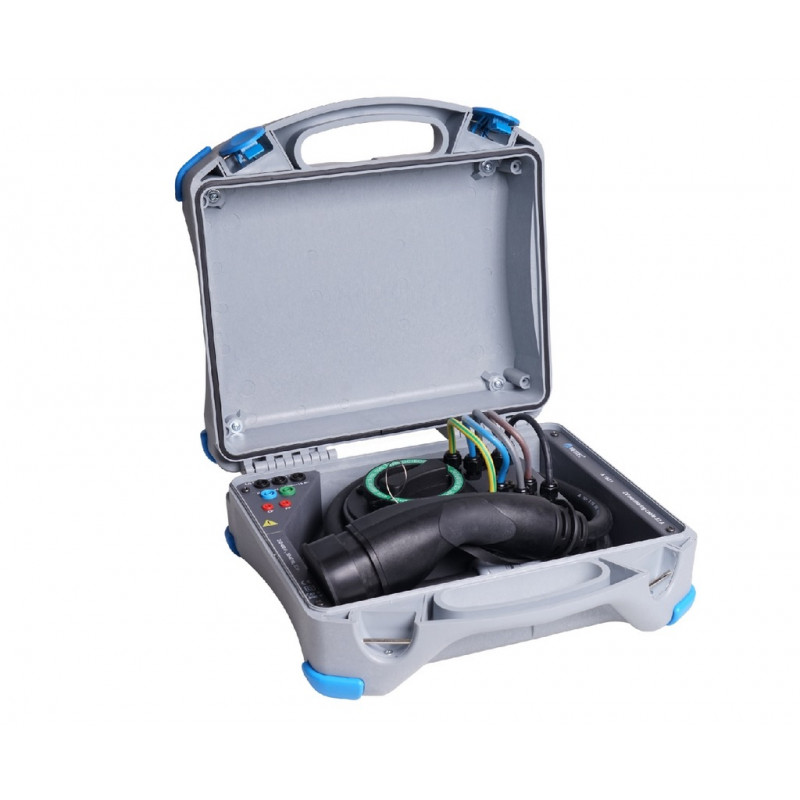

Monitorovací kábel A 1631 pre EV je špeciálne príslušenstvo určené na monitorovanie CP signálu, prúdu a napätia počas nabíjania elektrického vozidla (EV) v kombinácii s podporovanými analyzérmi a adaptérmi Metrel.
Kábel je vybavený konektorom typu 2 (female) pre pripojenie k vozidlu a zásuvkou typu 2 (male) pre pripojenie k nabíjacej stanici (EVSE).

KĽÚČOVÉ VLASTNOSTI

• Monitorovanie počas striedavého nabíjania EV s nabíjacou stanicou až do 32 A
• Sledovanie CP signálu počas nabíjania*
• Meranie PP odporu
• Meranie prúdu
• Meranie napätia
• Možnosť pripojenia prístrojov na overenie prúdu a napätia (napr. MI 2883 Energy Master, MI 2884 Energy Master XA)
• Možnosť simulácie externého zaťaženia (až do 13 A) cez banana konektory a overenie počítadiel EVSE

*CP signál sa monitoruje počas nabíjania.

NORMY

Funkčnosť:*

• EN 61851-1
• HD 60364-6
• EN 60364-7-722

Elektromagnetická kompatibilita:

• EN 61326

Bezpečnosť:

• EN 61010-1
• EN 61010-2-030
• EN 61010-031

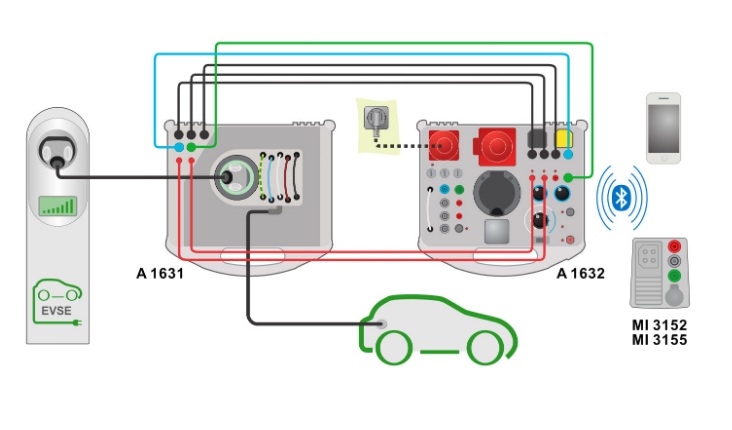

* Vyžaduje použitie A 1632 eMobility Analyser a prístrojov MI 3152 EurotestXC alebo MI 3155 EurotestXD.

POUŽITIE

• Monitorovanie priebehu nabíjania elektrického vozidla (EV)

TECHNICKÁ ŠPECIFIKÁCIA

Meracie funkcie

• Maximálny nabíjací prúd AC EVSE s konektormi Type 2: 32 A
• Maximálne externé zaťaženie počas simulácie EV cez banana konektory: 13 A

Všeobecné parametre

• Napájanie: 230 V / 400 V 3~ ±10 %, 50–60 Hz, 60 VA
• Ochranná kategória: 300 V CAT II
• Meracia kategória: 300 V CAT II
• Stupeň ochrany: IP 65 (uzavretý kryt), IP 40 (otvorený kryt)
• Rozmery (Š x V x H): 36 cm x 16 cm x 33 cm
• Prevádzková teplota: -10 °C … 50 °C
• Maximálna relatívna vlhkosť: 90 % RH (0 °C … 40 °C), bez kondenzácie
• Prevádzková nadmorská výška: do 3000 m

Obsah setu:

• A 1631 EV monitorovací kábel
• Testovacie vodiče, 1,5 m, 5 ks (čierna – 3 ks, zelená – 1 ks, modrá – 1 ks)
• Testovací kábel s 2 mm banana konektorom, červený, 1 m, 2 ks

* Aplikácia eMobility App je k dispozícii na stiahnutie zdarma z Android Marketu.
