MST-204 - Tester elektrických častí strojových zariadení

MST-204 – Tester elektrických častí strojových zariadení

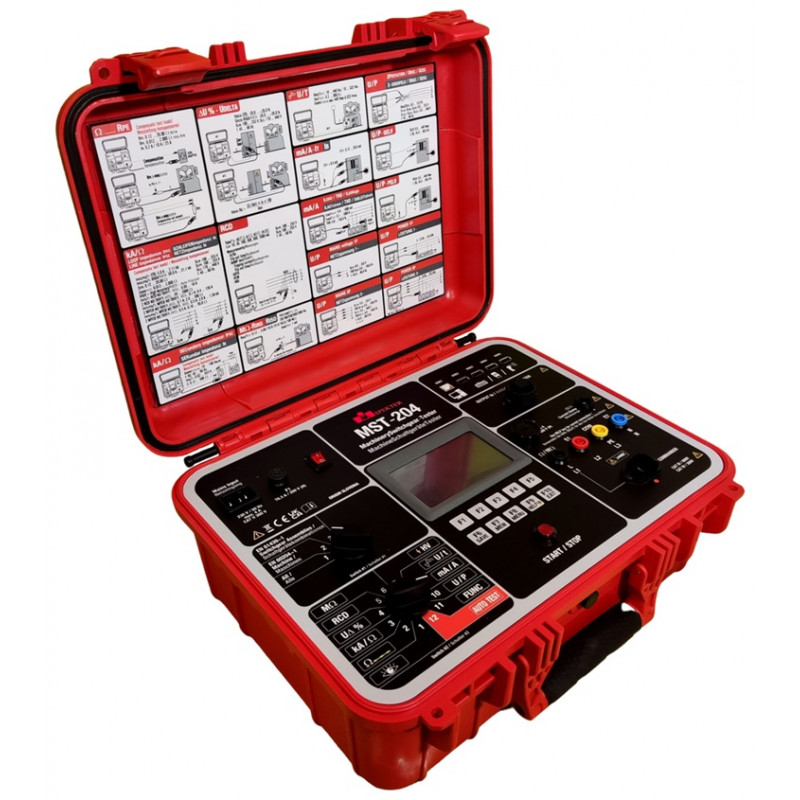

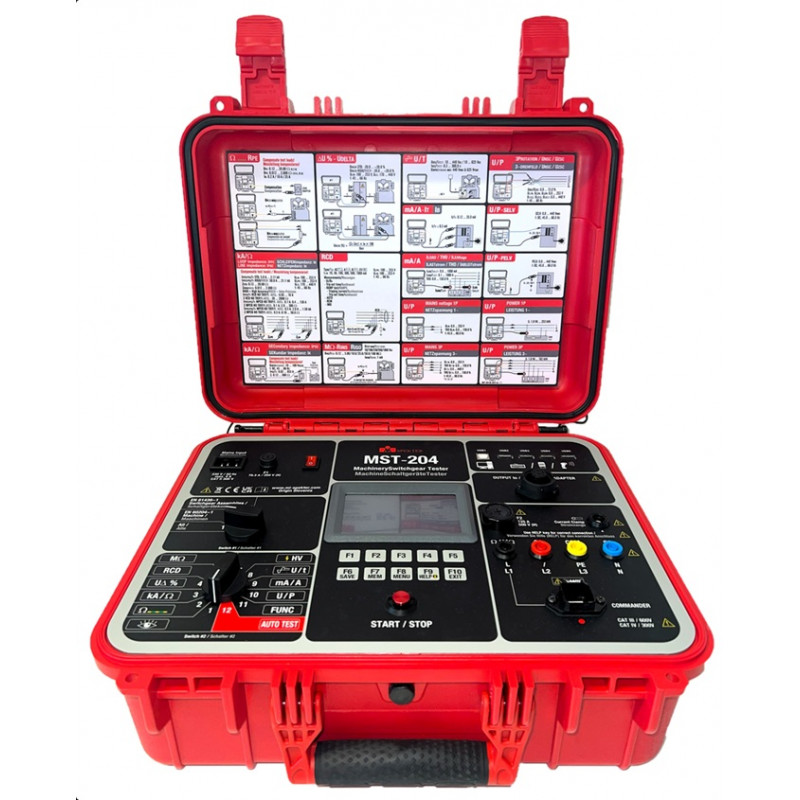

Multifunkčný tester Mi Spekter MST-204 je merací prístroj určený na testovanie účinnosti ochranných opatrení v strojoch, nízkonapäťových spínacích zariadeniach a rozvádzačoch.

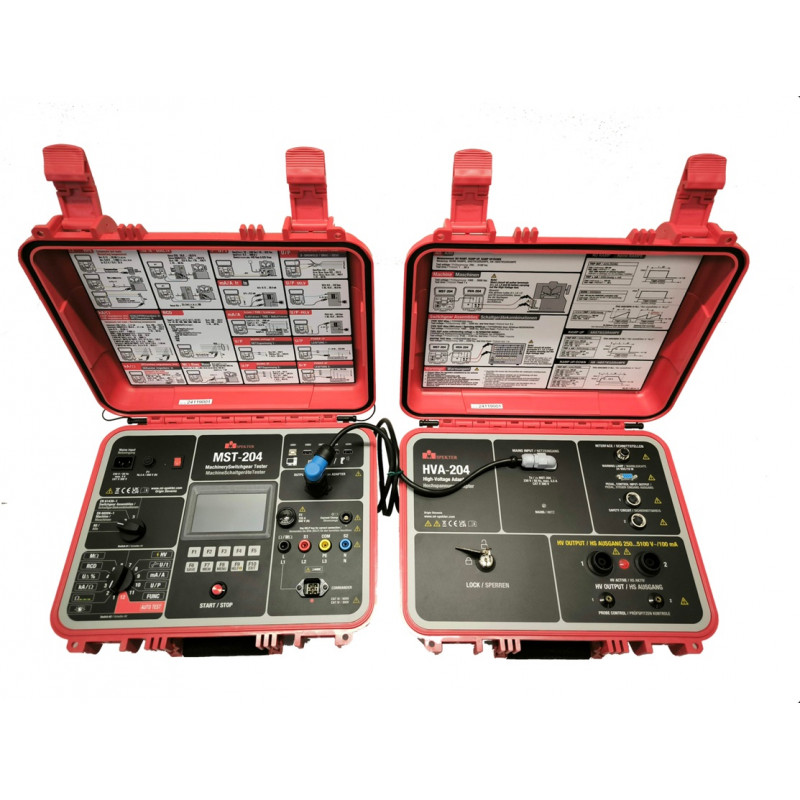

• Rozšírenie funkcií pomocou vysokonapäťového adaptéru (HVA-204): umožňuje testovanie striedavého vysokého napätia.

• Trojfázový adaptér (TPA-204): umožňuje testovanie zváracích zariadení, prenosných spotrebičov, predlžovacích káblov, PRCD, nabíjacích káblov pre elektromobily a ďalších.
• Funkcia AUTO-TEST: rýchle a jednoduché vykonávanie preddefinovaných testovacích sekvencií alebo zákaznícky definovaných testovacích plánov.
• Veľká interná pamäť: uchováva namerané výsledky, ktoré je možné následne preniesť do počítačového softvéru na tvorbu testovacích protokolov.

Tester MST-204 je ideálny pre profesionálne kontroly, údržbu a certifikáciu elektrických zariadení, pričom umožňuje rýchle, presné a bezpečné merania.

Tester elektrických častí strojových zariadení, rozvádzačov, náradia a spotrebičov podľa platných noriem:

• ČSN EN 60204-1 – Bezpečnosť strojových zariadení, elektrické zariadenia pracovných strojov, časť 1: všeobecné požiadavky
• ČSN EN 61439-1 – Rozvádzače nízkeho napätia, časť 1: typovo skúšané a čiastočne typovo skúšané rozvádzače
• ČSN EN 61180 – Skúšobná technika vysokým napätím pre nízkonapäťové zariadenia
• ČSN EN 50191 – Zriaďovanie a prevádzka skúšobných elektrických zariadení
• ČSN EN 60974-4 – Zariadenia pre oblúkové zváranie, časť 4: kontrola a skúšanie zváracích zariadení v prevádzke
• ČSN EN 50678 – Overovanie účinnosti ochranných opatrení elektrických spotrebičov po oprave
• ČSN EN 50699 – Opakované skúšky elektrických spotrebičov
• ČSN EN 61557 – Elektrická bezpečnosť v nízkonapäťových sieťach (do 1 000 V AC / 1 500 V DC), zariadenia na skúšanie a meranie ochranných prostriedkov:
  • Časť 1: všeobecné požiadavky
  • Časť 2: izolačný odpor
  • Časť 3: impedancia slučky
  • Časť 4: odpor vodičov uzemnenia a ochranného pospájania
  • Časť 6: prúdové chrániče (RCD)
  • Časť 7: sled fáz
  • Časť 14: skúšanie bezpečnosti elektrických zariadení strojov
  • Časť 16: skúšanie účinnosti ochranných opatrení pre elektrické alebo zdravotnícke zariadenia

Parametre a funkcie – Mi Spekter MST-204

• Test prepojenia: prúd 200 mA, 10 A a 25 A, rozlíšenie až 1 mΩ, podpora 2W aj 4W zapojenia.
• Meranie izolácie: až 100 MΩ, testovacie napätie 50, 100, 250, 500 a 1000 V, nastaviteľné 50–1000 V, možnosť RAMP.
• Vysokonapäťový test: s modulom HVA-204, AC 250–5100 V, režimy RAMP UP / RAMP UP-DOWN / bez rampy.
• Meranie impedance slučky a vnútorného odporu: vysoký prúd až 121 A, rozlíšenie 0,001 Ω, skratový prúd až 21,1 kA.
• Meranie impedance slučky bez vybavenia chrániča a poklesu napätia vysokým prúdom.
• Testovanie chráničov RCD & PRCD: typy A, A-S, A-EV, B/B+, B/B+-S, B/B+-MI, F, F-EV, A-K/A-G, AC, AC-S, AC-K/AC-G, prúdy 10–1000 mA, test doby vybavenia s násobiteľmi x0,5, x1, x2, x5 I∆n, meranie Uf.
• Meranie zvyškového napätia a doby vybíjania: až 300 s, nastaviteľne 25–60 V.
• Vizuálna kontrola: záznam výsledkov vizuálneho testu objektu.
• Voliteľné merania: unikajúci prúd (CC-204-50A), dotykový prúd, prúd záťaže externým klešťovým prevodníkom (CC-204-1000A).
• Meranie napätia: 1f aj 3f sústavy, PELV a SELV.
• Test sledovania fáz.
• Meranie výkonov: na 2, 3 a 4-vodičovej sieti – U, I, P, S, Q, cos ϕ, PF.

Meranie, analýza a ovládanie – MST-204

• Ovládanie pomocou jednoduchých ikon a 10 základných tlačidiel s grafickou nápovedou pripojenia.
• Automatické nastavenie parametrov a limitov podľa vybraných noriem.
• Vizuálne a zvukové varovanie pri prekročení nastavených limitov.
• Automatické testovacie skripty s prednastavenými testami, inštrukciami a usporiadaním výsledkov.
• Voliteľné diaľkové ovládanie cez ovládač START / STOP / SAVE / ENTER.
• Správa dát: vyhľadávanie, zobrazovanie a ukladanie meraní, možnosť kontinuálneho merania alebo časovača.
• Generovanie a tlač testovacích protokolov pomocou SW-MST-204 na PC.

Komunikácia a ukladanie dát

• Interná pamäť pre až 30 000 lokácií s 4-úrovňovou stromovou štruktúrou a časovou značkou.
• USB rozhranie: 1× USB-B pre prenos dát do PC, 4× USB-A pre pripojenie čítačky čiarových kódov, klávesnice alebo Flash disku.

Napájanie, prevádzkové podmienky, konštrukcia a záruka

• Farebný dotykový TFT LCD 4,3" (480 × 272 px).
• Napájanie: 230 V / 50 Hz, spotreba 230 VA bez HVA-204, 850 VA s HVA-204.
• Robustná a ergonomická konštrukcia, nastaviteľné zvukové signalizácie.

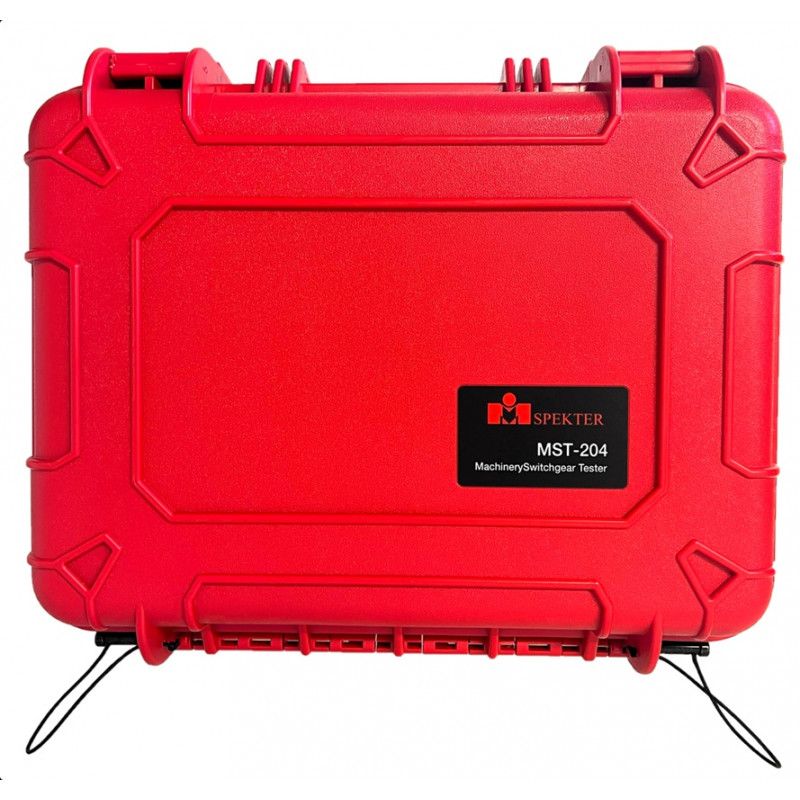

• Krytie: IP65 pri zatvorenom kufri, IP40 pri otvorenom kufri; odnímateľné veko s nápovedou, textilné púzdro na príslušenstvo.
• Možnosť pripojenia do 19" racku.
• Bezpečnosť: CAT III 600 V, CAT IV 300 V, mechanická odolnosť proti pádu z 0,5 m.
• Prevádzková teplota: 0–45 °C, skladovacia teplota: -30–60 °C.
• Rozmery: 40,5 × 33 × 18 cm (MST-204 + HVA-204).
• Hmotnosť: MST-204 11,6 kg, HVA-204 13,1 kg bez príslušenstva.
• Záruka: 24 mesiacov.

Technické parametre

• Skúška priloženým napätím: áno
• Skúška priloženým napätím: 250 V … 5,1 kV
• Skúška postupne narastajúcim napätím: áno
• Test prierazného napätia: áno
• Izolačný odpor test. napätie: 1000 V
• Izolačný odpor: 120 kΩ … 100 MΩ
• Odpor ochranného vodiča: áno
• Odpor ochranného vodiča: 12 mΩ … 2 Ω
• Testovací prúd: 25 A
• Meranie úbytku napätia: áno
• Doba vybitia: áno
• Časovač: áno
• Meranie unikajúcich prúdov: áno
• Funkčná skúška: áno
• Test prúdových chráničov: áno
• Meranie impedancie slučky: áno
• Pamäť: áno
• Rozhranie: áno
• Typ rozhrania: USB
• Elektrická bezpečnosť CAT: CAT IV / 300V, CAT III / 600V
• Stupeň krytia IP: IP65
• Hmotnosť: 11,6 kg
• Rozmery: 40,5 x 33 x 18 cm

Rozsah dodávky

Tester MST-204
4 ks predlžovací vodič 2 m
4 ks krokosvorka
3 ks merací hrot
4 ks napájací kábel (Schuko, Swiss, UK, IT)
1 ks komunikačný kábel USB
1 ks puzdro
1 ks kalibračný certifikát
návod na obsluhu
