CST-322 - Analyzátor na testovanie nabíjacích staníc

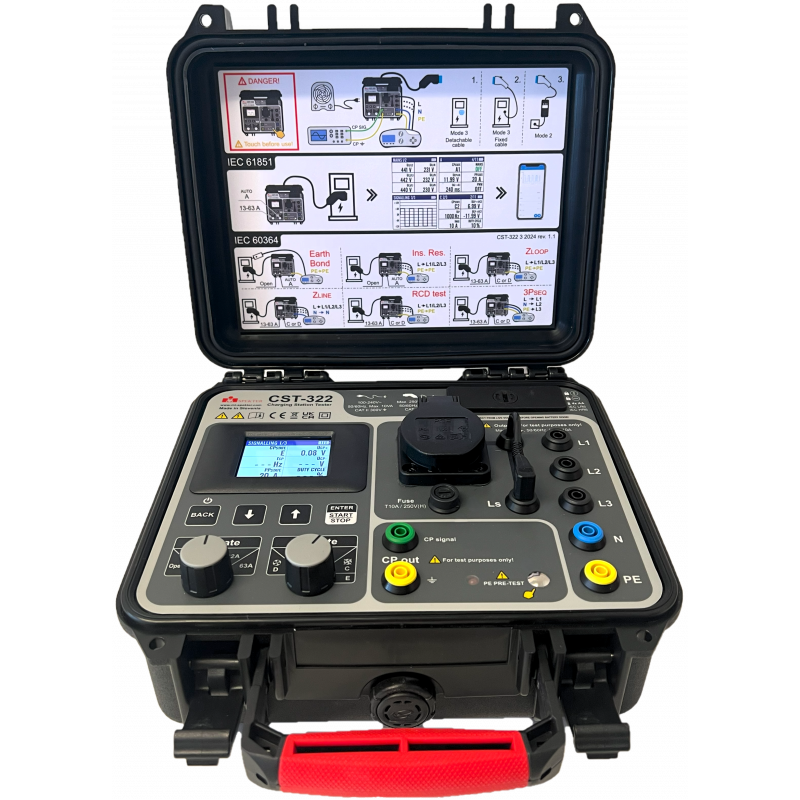

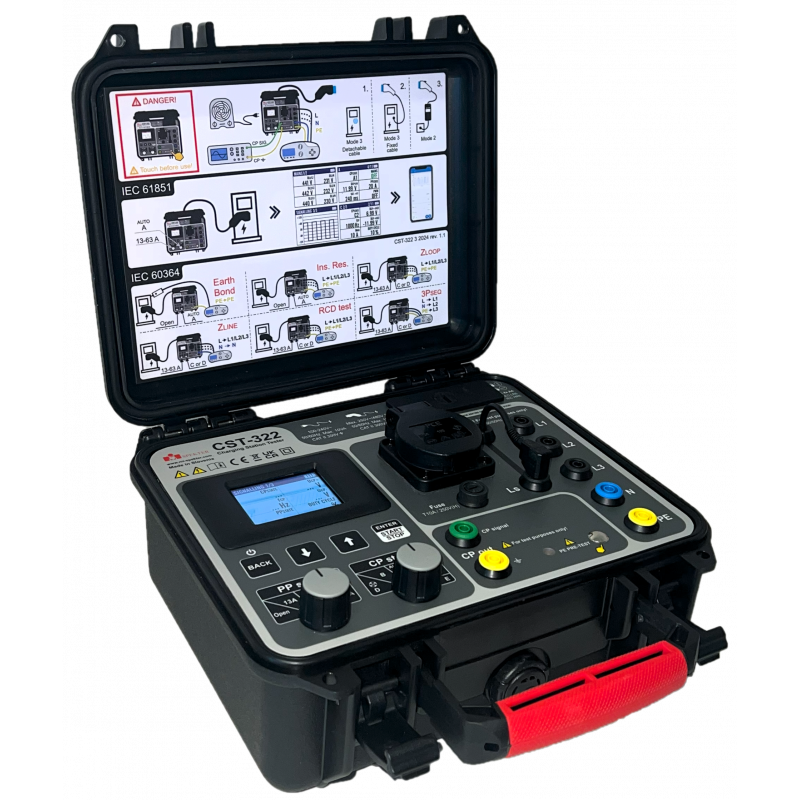

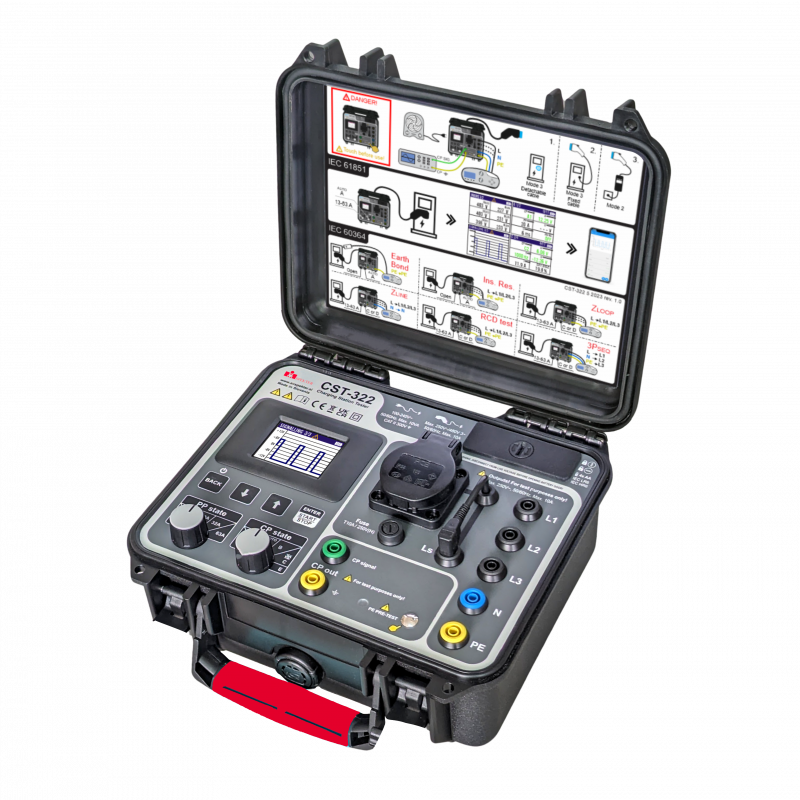

CST-322 – Profesionálny analyzátor na testovanie nabíjacích staníc pre elektromobily

• Rýchle a efektívne vykonávanie viacerých testov bez potreby viacerých prístrojov
• Funkcia AUTOTEST zjednodušuje analýzu a skracuje čas testovania
• Simuluje elektrické vozidlo, takže nie je potrebné privážať elektromobil na pracovisko
• Možnosť simulácie chýb CP (E) a PE (zemné spojenie)
• Kompatibilný s multifunkčnými testermi pre predbežný test PE, izolácie a impedancie slučky

• Kompatibilný režim nabíjania: Mode 2 a 3
• Zásuvky EV typu 2: Pevné aj vymeniteľné káble
• Automatické testy: Užívateľsky definovateľné, vrátane:
  • Vizuálnej inšpekcie
  • Merania napätia a sledu fáz u 3P systémov (max 250 / 480 VAC, 50/60 Hz)
  • Simulácie vozidla cez Control Pilot (CP) – stavy A, B, C, D a „E“
  • Predbežného testu PE – kontrola vodiča PE
  • Simulácie chýb: PE, CP „E“, zkrat diody „D“
  • Testu doby vybavenia prúdového chrániča
• Analýza signálu CP: Možnosť zobrazenia výsledkov na LCD displeji, osciloskope, multimetri alebo mobile/tablete
• Simulácia kábla: Proximity Pilot (PP) – polohy Nepřipojeno, 13 A, 20 A, 32 A, 63 A
• Predbežný test prúdového chrániča AC, A, B a RDC-DD
• Aktivácia prúdových chráničov: 30 mA (RCD) a 6 mA (RDC-DD)
• Zaťaženie: Česká zásuvka 10 A alebo adaptér cez 4 mm zdierky L1, L2, L3
• Meracie výstupy L1, L2, L3, N a PE: Bezpečné pripojenie meracích prístrojov pre testy:
  • Uzemnenie
  • Izolácia
  • Impedancia slučky / vedenia

Pripojenie a pamäť – CST-322

• Bezdrôtové pripojenie:
  • Bluetooth pre prenos dát do telefónu alebo tabletu
  • Verzia Bluetooth 5.2
• Interná pamäť:
  • Ukladanie nameraných dát priamo v zariadení

Napájanie, prevádzkové podmienky, konštrukcia a záruka – CST-322

• Farebný TFT LCD displej 2,4" s rozlíšením 320 x 240
• Duálne napájanie z batérií/akumulátorov (4× AA alkalické alebo NiMH) alebo zo siete (prívodný kábel 2 m)
• Robustná a ergonomická konštrukcia
• Vysoký stupeň krytia: IP54 (uzavreté veko), IP40 (otvorené veko)
• Bezpečnostná kategória: CAT II / 300 V
• Prevádzková teplota: -10 až 40 °C
• Skladovacia teplota: -20 až 50 °C
• Rozmery: 25,8 × 23 × 12,3 cm
• Hmotnosť: 2,1 kg prístroj, 0,8 kg kábel typu 2
• Záruka: 36 mesiacov

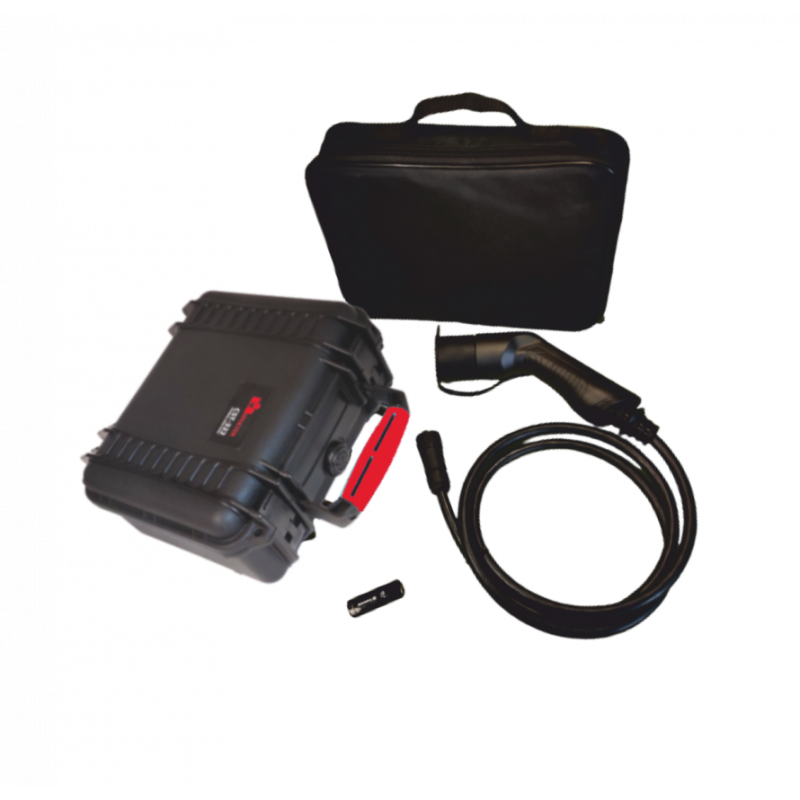

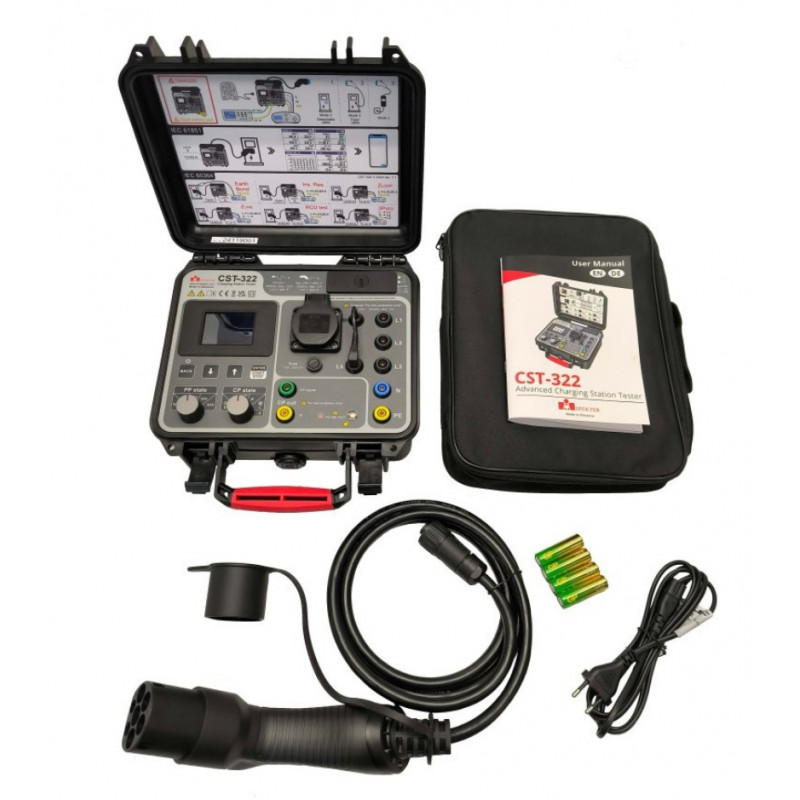

Rozsah dodávky

• 1 ks CST-322 pokročilý testovací adaptér nabíjacej stanice
• 1 ks používateľský manuál CST-322
• 1 ks T2-322 kábel typu 2 na pripojenie k CST-322
• 1 ks sieťový napájací kábel s euro zástrčkou, čierny, 2 m
• 1 ks mäkké puzdro na príslušenstvo
• 4 ks alkalické batérie (LR6)

Voliteľné príslušenstvo

LA-322-D Zaťažovací adaptér pre tester CST-322 s predlžovacím káblom 1,5 m a dvoma ďalšími zásuvkami
T1-322 Adaptér na pripojenie kábla typu 1 k testeru CST-322, 2 m
NiMh dobíjacie batérie HR6 (4 ks)
Nabíjačka pre batérie NiMh (pre 4 HR6 články)
