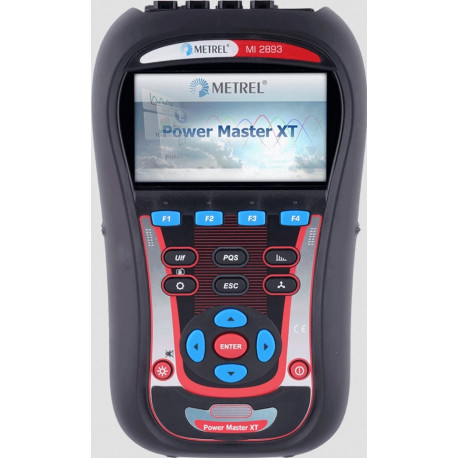

MI 2893 AD PowerMasterXT - analyzátor kvality el. energie

MI 2893 AD PowerMasterXT – Analyzátor kvality elektrickej energie

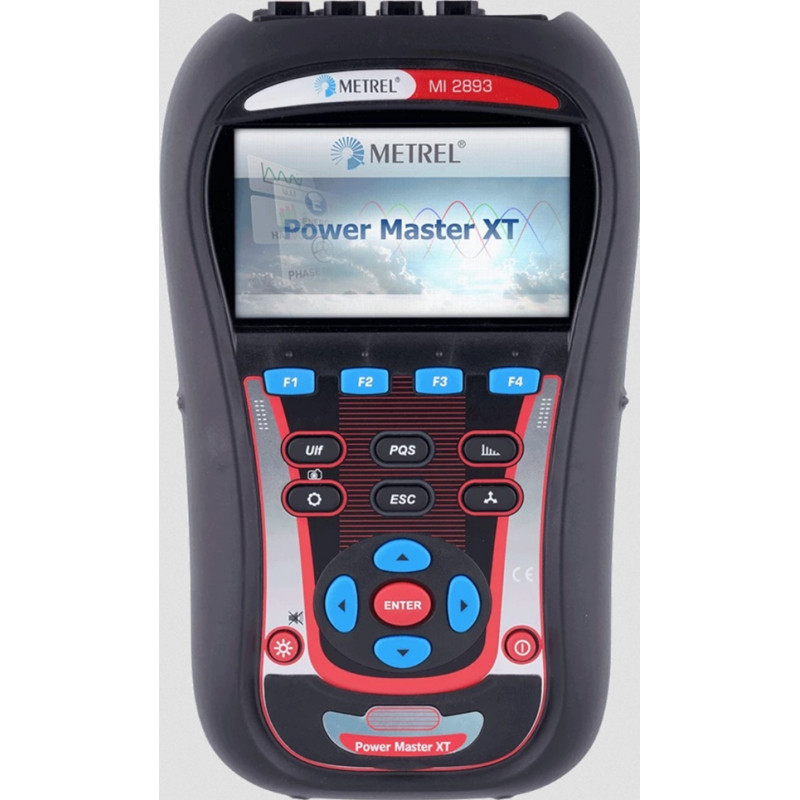

MI 2893 Power Master XT je ručný trojfázový analyzátor kvality elektrickej energie s veľkým, ľahko čitateľným grafickým farebným displejom, ktorý umožňuje používateľovi jednoducho detekovať harmonické zložky, fázory, priebehy a prechodové javy s frekvenciou vzorkovania 1 MSamples/s. Prístroj je určený na dlhodobé zaznamenávanie údajov aj na riešenie problémov s kvalitou energie v trojfázových aj jednofázových distribučných systémoch. Praktické tlačidlá Quick Set zvyšujú užívateľskú priateľskosť a umožňujú rýchlejšie prehľady dát pri riešení problémov. Pokročilý softvérový balík pre PC PowerView3 umožňuje podrobnú analýzu zaznamenaných údajov, priamy aj vzdialený prístup k údajom z microSD karty, analýzu dlhodobých záznamov a automatické vytváranie profesionálnych testovacích správ.

Meracie funkcie

• Meranie napätia: TRMS, špičkové hodnoty, crest faktor (4-kanály)
• Meranie prúdu: TRMS, špičkové hodnoty, crest faktor (4-kanály)
• Meranie výkonu: činný, jalový, zdánlivý
• Plne kompatibilné meranie výkonu podľa IEEE 1459 (činný, nečinný, fundamentálny, harmonický, nevyvážená záťaž) a klasickou metódou (vektorová alebo aritmetická)
• Podpora VFD (menič frekvencie, 5 Hz – 110 Hz) a 400 Hz
• Meranie nevyváženosti a flickeru
• Analýza harmonických a interharmonických zložiek až do 50. harmonickej, vrátane merania THD a TDD
• Meranie energie: činná, zdánlivá, jalová, generovaná, spotrebovaná
• Zachytávanie a zaznamenávanie udalostí v napájacej sieti (výpadky, prerušenia, prepätia, poklesy)
• Monitorovanie a zaznamenávanie nábehových prúdov
• Zobrazenie priebehov/nábehov, snapshot a záznam
• Záznam prechodových javov so vzorkovacou frekvenciou 1 MSamples/s
• Analýza kvality energie podľa EN 50160 a IEEE 519
• Možnosť nastavenia až 7 alarmov
• Meranie teploty
• Výpočet činiteľa výkonu a tg φ

Kľúčové vlastnosti produktu – MI 2893 Power Master XT

• 4-kanálové meranie napätia s širokým rozsahom
• 4-kanálové meranie prúdu s automatickým rozpoznaním svoriek a voľbou rozsahu priamo na prístroji
• Automatická detekcia Smart Clamp a výber rozsahu Smart Clamp
• Automatický výber rozsahu prúdových svoriek
• Vzorkovacia frekvencia pri zázname prechodových javov > 1 MSamples/s
• Súlad s normou kvality elektrickej energie IEC 61000-4-30 Class A
• Kompletná analýza kvality elektrickej energie podľa EN 50160 vrátane signálov a interharmonických zložiek
• Podpora microSD kariet (dodávaná 8 GB, podporované až do 32 GB)
• Farebne kódované vstupné svorky a štítky pre jednoduchú inštaláciu podľa regiónu
• Intuitívne hlavné menu a veľké ikony pre jednoduchú navigáciu a konfiguráciu
• Výkonný PC softvér PowerView3 umožňuje sťahovanie, prehliadanie, analýzu zaznamenaných dát a tvorbu profesionálnych protokolov
• Flexibilné svorky (bez nutnosti externého napájania) sú súčasťou Euro setu
• Vzdialená komunikácia cez Ethernet (synchronizácia GPS hodin – voliteľná)

Použitie a štandardy – MI 2893 Power Master XT

Použitie:

• Zachytávanie vysokorýchlostných prechodových javov
• Optimalizácia spotreby energie
• Hodnotenie kvality elektrickej energie a riešenie problémov v nízkonapäťových a strednonapäťových elektrických systémoch
• Kontrola výkonu zariadení na korekciu elektrickej energie
• Dlhodobá analýza spotreby a kvality energie
• Prediktívna údržba
• Overenie kapacity elektrickej siete pred pridaním nových záťaží

Štandardy:
Bezpečnosť:

• EN 61010-1

Merania:

• IEC/EN 61000-4-30, Class A
• IEC/EN 61557-12
• IEC/EN 61000-4-7, Class I
• IEC/EN 61000-4-15
• EN 50160
• IEEE 1448
• IEEE 1459
• IEEE 519

Elektromagnetická kompatibilita (EMC):

• EN 61326

Technické špecifikácie
Vstupy napätia (AC+DC):

• 5 vstupov, menovité napätie: Trojfázové: L-N 50–1000 V RMS, L-L 87–1730 V; Jednofázové: L-N 50–500 V RMS
• Meračský rozsah: Trojfázové 10–150 % menovitého napätia; Jednofázové 10–110 % menovitého napätia
• Max. transientné napätie: ±6 kV
• Presnosť: IEC 61000-4-30 Class A, ±0,1 %
• Vzorkovacia frekvencia: až 12,2 kSamples/s

Vstupy prúdu (AC+DC):

• 4 vstupy
• Flexibilné svorky A 1227/A 1502: 3–6000 A RMS ±1,5 %
• Železné svorky A 1281: 50–1200 A RMS ±0,5 %

Funkcie:

• Výkon: P, Q, S, cos φ, PF podľa napätia a svoriek, IEC 61557-12 Class 1
• Energia: aktívna IEC 62053-21 Class 1, reaktívna IEC 62053-23 Class 2
• Harmonické a interharmonické analýzy až do 50. harmonickej
• Flicker, napäťová nevyváženosť, sled fáz, záznam transientov a nábehových prúdov
• Teplota: -10 až 85 °C ±0,5 °C
• Záznamníky: všeobecný, waveform a transient, pamäť 8 GB microSD (podpora až 32 GB)
• Trvanie záznamu: až 1 rok pri intervale 10 minút

Displej a ovládanie:

• 4,3" farebný TFT, 480 × 272 px
• Intuitívne menu, farebné označenie vstupov
• GPS synchronizácia času (príslušenstvo A 1355)

Napájanie a komunikácia:

• Sieťový adaptér alebo 6 × NiMh AA batérie
• USB a Ethernet pripojenie

Bezpečnosť a rozmery:

• Kategória: CAT IV / 600 V, CAT III / 1000 V (trojfázové)
• Hmotnosť: 1,1 kg
• Rozmery: 230 × 140 × 80 mm

Využitie:

• Zachytávanie transientov vysokou rýchlosťou
• Optimalizácia spotreby energie
• Posúdenie a riešenie problémov s kvalitou energie v nízko- a strednoprúdových systémoch
• Kontrola výkonu korekčných zariadení
• Dlhodobé záznamy a analýzy
• Prediktívna údržba
• Overenie kapacity systému pred pridaním záťaže

Normy:

• Bezpečnosť: EN 61010-1
• Merania: IEC/EN 61000-4-30 Class A, IEC/EN 61557-12, IEC/EN 61000-4-7 Class I, IEC/EN 61000-4-15, EN 50160, IEEE 1448, IEEE 1459, IEEE 519
• EMC: EN 61326

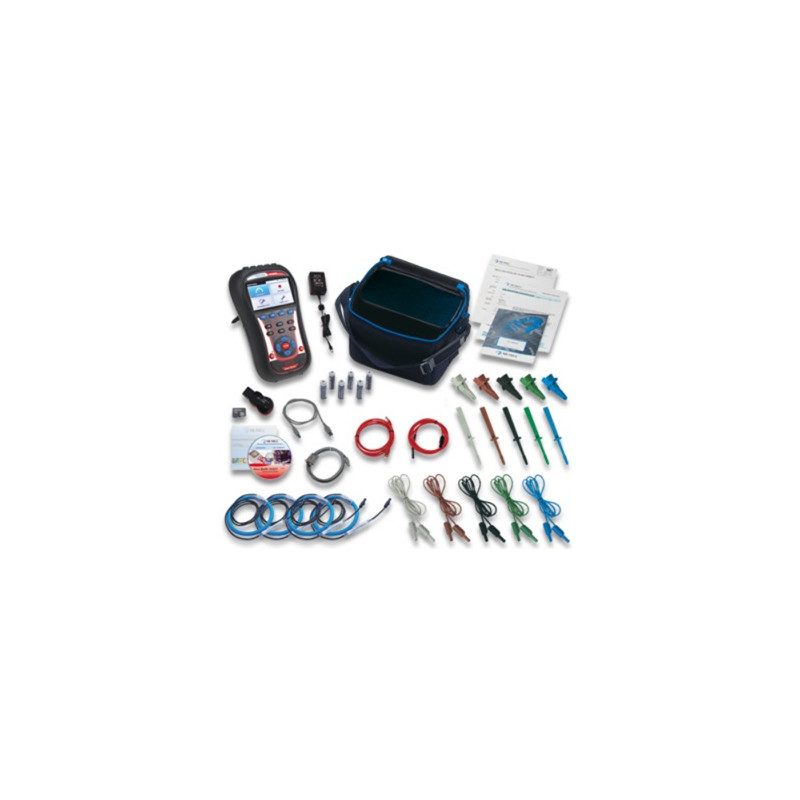

Rozsah dodávky

• Hlavný prístroj: MI 2893 AD PowerMasterXT – analyzátor kvality elektrickej energie
• Prúdové sondy: 4× flexibilné A1502 (30 A, 300 A, 3000 A)
• Úložné médium: 8 GB microSD karta
• Napájanie: Napájací adaptér / nabíjačka
• Softvér: PowerView3 pre analýzu dát a tvorbu reportov
• Príslušenstvo:
  • Návod na obsluhu
  • Transportný kufor alebo taška
  • Káble a prípojky pre pripojenie sond a napájania
