MI 3211 TeraOhm HP 10kV - tester izolácie

Metrel MI 3211 TeraOhm HP 10 kV – Tester izolácie vysokého napätia

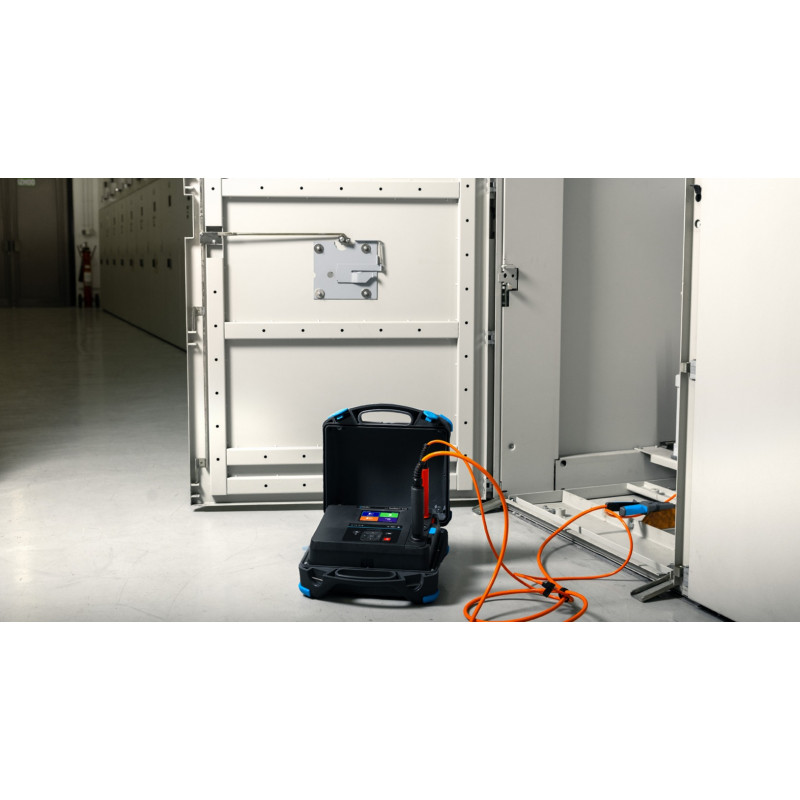

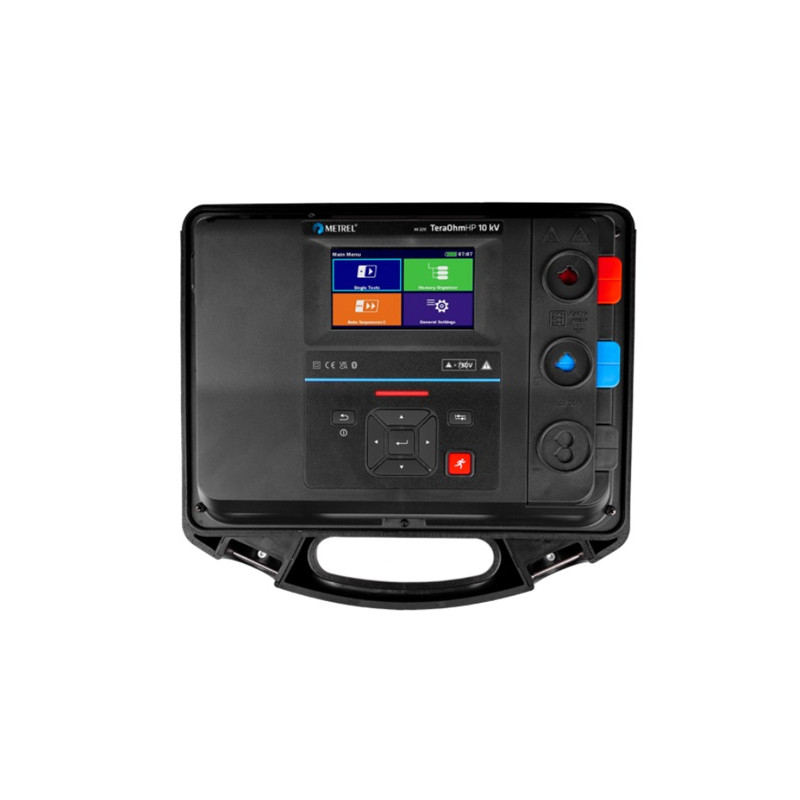

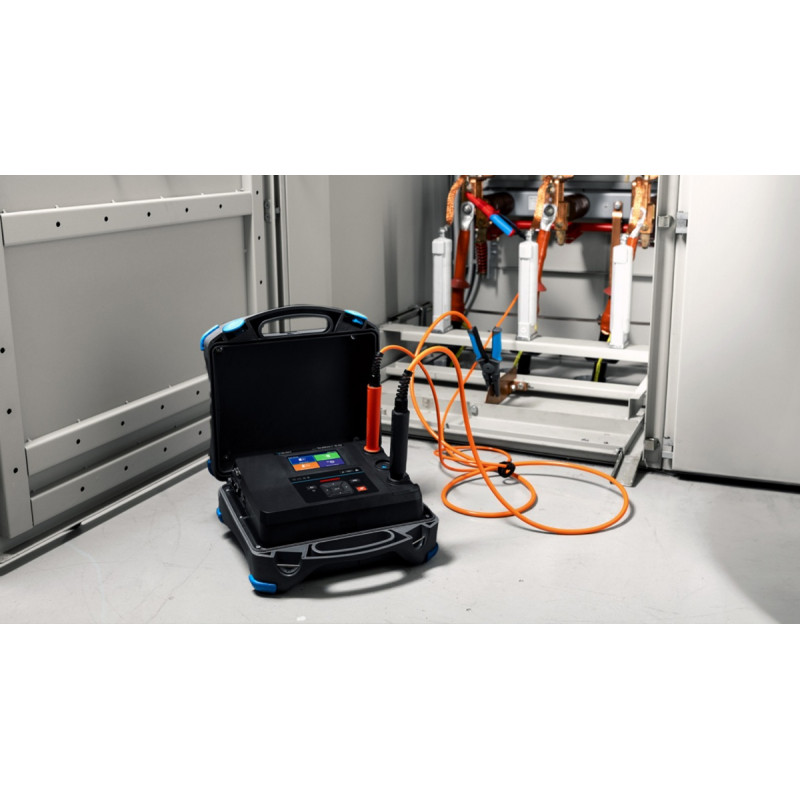

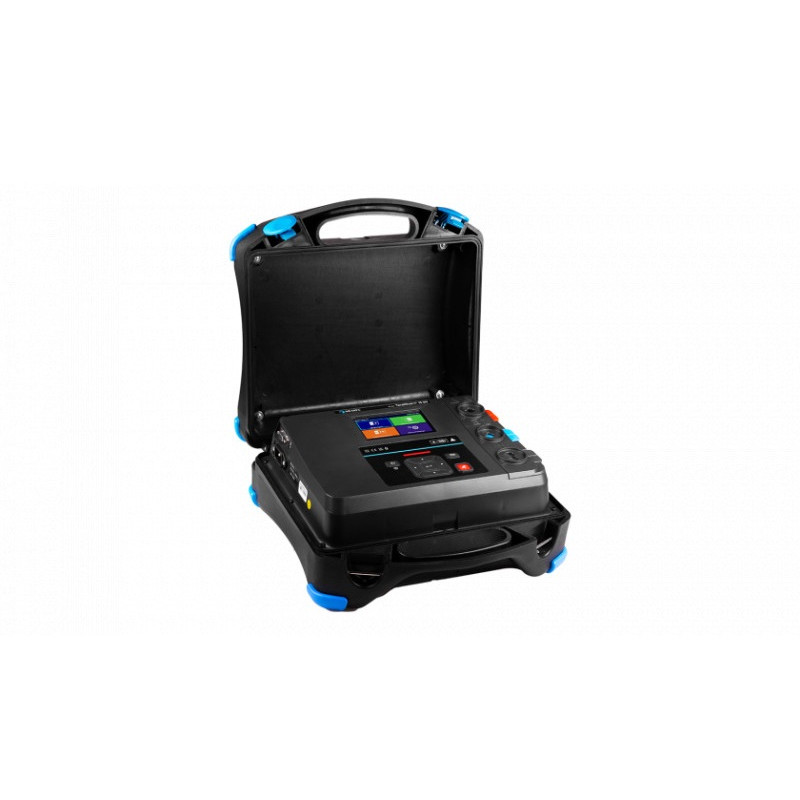

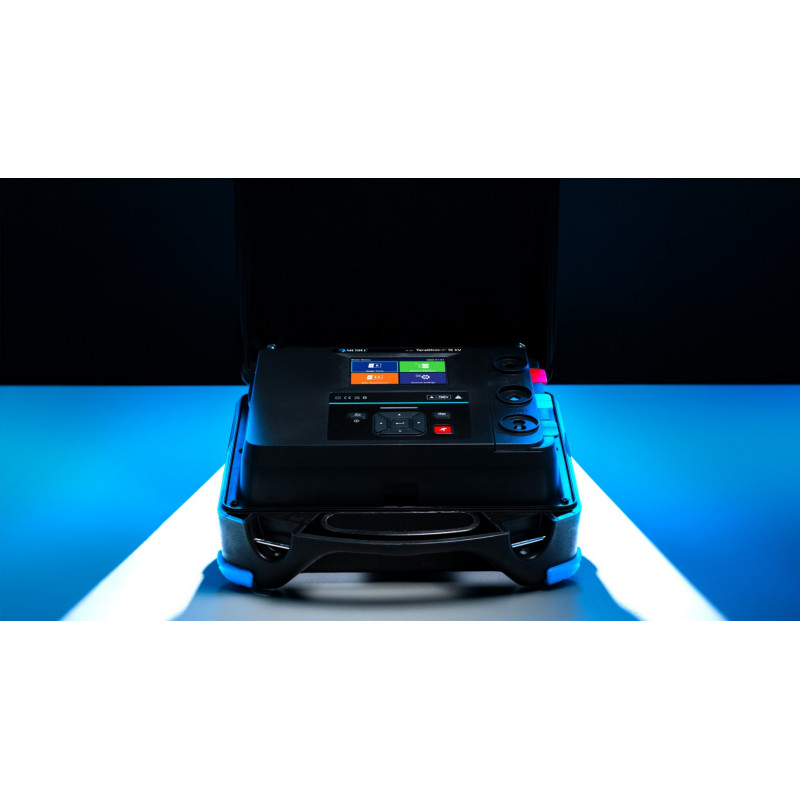

MI 3211 TeraOhmHP 10 kV je prenosný vysokovýkonný merací prístroj napájaný z batérie alebo zo siete, s vynikajúcou ochranou IP65, určený na analýzu izolačného odporu pomocou vysokých jednosmerných testovacích napätí až do 10 kV.Vďaka svojej robustnosti (meracia kategória CAT IV) a vysokej odolnosti voči elektromagnetickému žiareniu je ideálny pre náročné priemyselné prostredia. Dotyková obrazovka alebo ovládanie tlačidlami prostredníctvom menu LCD umožňuje jednoduchý a prehľadný výber rôznych meracích metód a ľahký vstup údajov.
Nové testovacie káble sú vybavené kódovanými banánovými konektormi pre správne pripojenie a zámok, ktorý zabraňuje nechcenému alebo náhodnému odpojeniu.

Meracie funkcie:

• Meranie izolačného odporu
• Diagnostické testy: Polarizačný index (PI), pomer dielektrickej absorpcie (DAR), dielektrický výboj (DD)
• Test krokového napätia
• Test napäťovej odolnosti jednosmerným prúdom až do 10 kV
• Meranie napätia a frekvencie do 999 V TRMS
• Meranie kapacity

Kľúčové vlastnosti:

• Meranie izolačného odporu až do 35 TΩ
• Bezpečnostná kategória až CAT IV 600 V do 3000 m nadmorskej výšky
• Dvojité prevedenie puzdra pre vyššiu odolnosť
• Kódované banánové konektory so zámkom proti nechcenému odpojeniu
• Nové HV krokodílie svorky s lepším uchopením
• Li-ion batéria 4400 mAh
• Nastaviteľné testovacie napätie: 50 V … 10 kV, s krokmi 50 V a 100 V
• Maximálny skratový/nabíjací prúd: > 6 mA
• Rýchlosť nabíjania pre kapacitnú záťaž: < 2,7 s/μF pri 10 kV (sieť), 4,2 s/μF pri 10 kV (batéria)
• Rýchlosť vybíjania pre kapacitnú záťaž: < 0,24 s/μF pri 10 kV
• 8 GB pamäťová SD karta na ukladanie dát
• Režim „Burn“ alebo „Breakdown“
• Programovateľné časovače
• Automatické vybíjanie testovaného objektu po skončení merania
• Detekcia živého napätia > 30 V
• Krytie puzdra IP65
• Užívateľsky prívetivá a intuitívna obsluha
• Detekcia prerazenia izolácie vysokým napätím
• Programovateľné AUTO SEQUENCE®
• Funkcia automatickej kalibrácie
• Zobrazenie výsledkov numericky aj graficky
• PC softvér MESM na sťahovanie a analýzu výsledkov a tlač protokolov
• Izolované komunikačné porty RS-232 a USB, Bluetooth rozhranie
• Kvalitné príslušenstvo vrátane tienených testovacích káblov
• Vysoká odolnosť proti elektromagnetickému rušeniu: potlačenie AC prúdového šumu 8 mA, potlačenie AC napäťového šumu 1,5 kV
• Priemerovanie výsledkov (Off, 5, 10, 30, 60, 100, 200)
• Napájanie zo siete alebo z nabíjateľnej batérie

APLIKÁCIE

• Výkonové transformátory
• Meracie prevodníky v rozvodných sieťach
• Testovanie izolačných odporov rotujúcich strojov a káblov
• Periodické testovanie a údržba na výrobnej linke
• Riešenie problémov a analýza všetkých typov izolačných porúch
• Vysokonapäťové generátory
• Prepäťové odpojovače (surge arrestors)

NORMY

Elektromagnetická kompatibilita (EMC):

• EN 61326-1

Bezpečnosť:

• EN 61010-1 (prístroj)
• EN 61010-2-030
• EN 61010-2-034
• EN 61010-031 (príslušenstvo)

FUNKCIE A MERACIE ROZSAHY – Metrel MI 3211 TeraOhmHP 10 kV

Izolačný odpor (Riso)

Rozsah merania	Rozlíšenie	Presnosť
0,01 MΩ – 9,99 MΩ	10 kΩ	±(5 % alebo ±13 % podľa napätia)
10,0 MΩ – 99,9 MΩ	100 kΩ	±(5 % alebo ±13 % podľa napätia)
100 MΩ – 999 MΩ	1 MΩ	±(5 % alebo ±13 % podľa napätia)
1,00 GΩ – 9,99 GΩ	10 MΩ	±(5 % alebo ±13 % podľa napätia)
10,0 GΩ – 99,9 GΩ	100 MΩ	±(5 % alebo ±13 % podľa napätia)
100 GΩ – 999 GΩ	1 GΩ	±(5 % alebo ±13 % podľa napätia)
1,00 TΩ – 9,99 TΩ	10 GΩ	±(5 % alebo ±13 % podľa napätia)
10,0 TΩ – 35,0 TΩ	100 GΩ	±(5 % alebo ±20 % pri 10 kV)

Rozsah merania podľa menovitého napätia (Un)

• <100 V → 100 GΩ
• <250 V → 200 GΩ
• <500 V → 500 GΩ
• <1000 V → 1 TΩ
• <2500 V → 2 TΩ
• <5000 V → 5 TΩ
• <10 kV → 10 TΩ
• 10 kV → 35 TΩ

Prúd

• 0,00 nA – 9,99 nA, rozlíšenie 10 pA, presnosť ±(5 % + 7 D)
• 10 nA – 99,9 nA, rozlíšenie 100 pA, presnosť ±5 %
• 100 nA – 999 nA, rozlíšenie 1 nA
• 1,00 μA – 9,99 μA, rozlíšenie 10 nA
• 10,0 μA – 99,9 μA, rozlíšenie 100 nA
• 100 μA – 999 μA, rozlíšenie 1 μA
• 1,00 mA – 5,00 mA, rozlíšenie 10 μA

Testovacie napätie

• 30 V – 999 V, rozlíšenie 1 V, presnosť ±(3 % + 3 D)
• 1,00 kV – 9,99 kV, rozlíšenie 10 V

Napätie merania

• 30,0 V – 199,9 V, rozlíšenie 0,1 V, presnosť ±(2 % + 3 D)
• 200 V – 999 V, rozlíšenie 1 V

Frekvencia

• 45,0 Hz – 65,0 Hz, rozlíšenie 0,1 Hz, presnosť ±0,2 % + 1 D

Kapacita

• 20 nF – 999 nF, rozlíšenie 1 nF, presnosť ±(5 % + 3 D)
• 1,00 μF – 9,99 μF, rozlíšenie 10 nF
• 10,0 μF – 50,0 μF, rozlíšenie 100 nF

DAR, PI, DD

• DAR: 0,01 – 9,99 (0,01), 10,0 – 100,0 (0,1)
• PI: 0,01 – 9,99 (0,01), 10,0 – 100,0 (0,1)
• DD: 0,01 – 9,99 (0,01), 10,0 – 100,0 (0,1)

Batéria a napájanie

• Li-ion 14,4 V / 4,4 Ah
• Doba nabíjania: 4 h
• Sieťové napätie: 100 – 240 V AC, 45 – 65 Hz, 100 VA

Bezpečnostná trieda a kategória

• Reformentovaná izolácia
• 600 V CAT IV

Komunikácia a displej

• COM port: Bluetooth, USB a RS-232
• Displej: 4,3’’ TFT, 480 × 272 pixlov

Odolnosť a rozmery

• Krytie: IP65 (uzavretý), IP40 (otvorený)
• Rozmery: 36 × 16 × 33 cm
• Hmotnosť: 6,2 kg (bez príslušenstva)

Rozsah dodávky

• Prístroj MI 3211 TeraOhmHP 10 kV
• A 1793 HV testovací kábel s krokosvorkou, 3 m, červený, 15 kV
• A 1794 HV testovací kábel s krokosvorkou, 3 m, čierny, tienený, 15 kV
• A 1795 HV testovací kábel s krokosvorkou, 3 m, modrý, 15 kV
• A 1728 Napájací kábel, 2 m, 3x0,75 mm², IEC C13 / konektor typu E
• A 1727 USB kábel typu A/B
• A 1772 Mäkké puzdro na prenášanie, veľkosť XXL
• SW 1201 Metrel ES Manager s licenciou BASIC*
• Kalibračný certifikát

VOLITEĽNÉ PRÍSLUŠENSTVO

Foto	Číslo objednávky	Popis príslušenstva
	A 1793 3M	Vysokonapäťový testovací kábel, 3 m
	A 1793 5M	Vysokonapäťový testovací kábel, 5 m
	A 1793 10M	Vysokonapäťový testovací kábel, 10 m
	A 1793 15M	Vysokonapäťový testovací kábel, 15 m
	A 1794 3M	Vysokonapäťový testovací kábel, 3 m, tienený
	A 1794 5M	Vysokonapäťový testovací kábel, 5 m, tienený
	A 1794 10M	Vysokonapäťový testovací kábel, 10 m, tienený
	A 1794 15M	Vysokonapäťový testovací kábel, 15 m, tienený
	A 1795 3M	Vysokonapäťový testovací kábel, 3 m, modrý
	A 1795 5M	Vysokonapäťový testovací kábel, 5 m, modrý
	A 1795 10M	Vysokonapäťový testovací kábel, 10 m, modrý
	A 1795 15M	Vysokonapäťový testovací kábel, 15 m, modrý
