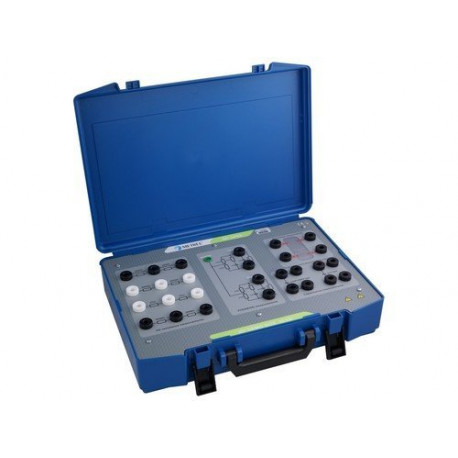

Metrel MI 3299 - Demonstračný panel

Metrel MI 3299 – Demonstračný panel vyvinutý pre potreby demonštrácie diagnostiky izolácie vysokonapäťových obvodov

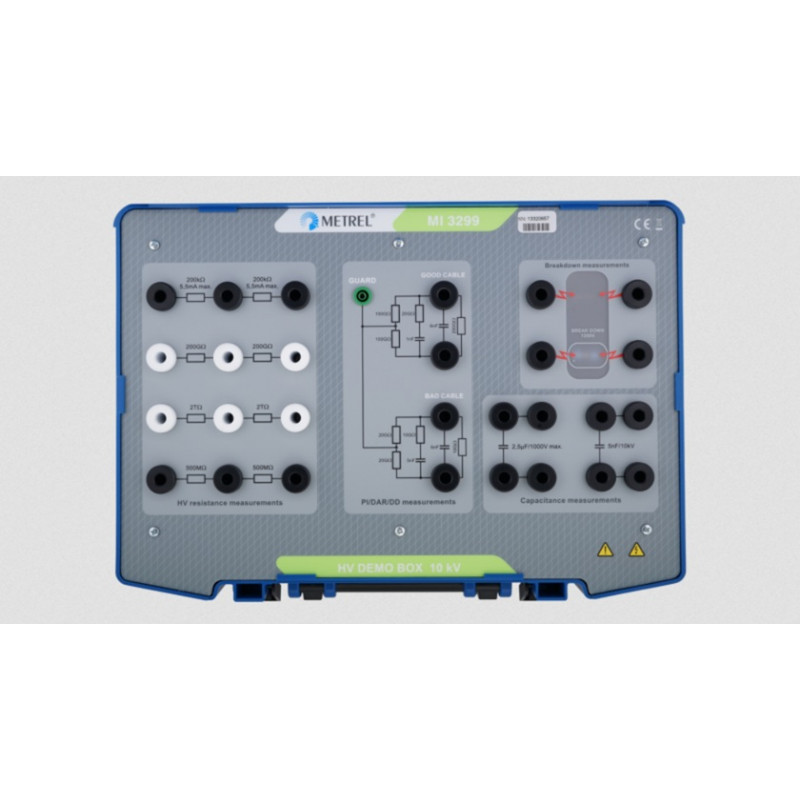

Demonštraćný panel bol vyvinutý na demonstračné účely v oblasti diagnostiky izolácie pri vysokom napätí. Je vybavený kvalitnými odolníkmi v rôznych rozsahoch, vysokonapäťovými kondenzátormi a vybíjacím zariadením, ktoré umožňuje simulovať prieraz izolácie v plynoch.

Okrem toho umožňuje demonštrovať meranie polarizačného indexu (PI), dielektrického vybíjania (DD) a pomeru absorpcie dielektrika (DAR). Vďaka týmto vlastnostiam je panel vhodnź aj na základnú kalibráciu DC prístrojov na meranie odporu izolácie pri vysokom napätí.

Všeobecná špecifikácia – MI3299

• Rozmery (Š × D × V): 440 × 320 × 110 mm
• Hmotnosť: 4 kg
• Klasifikácia ochrany: Základná izolácia
• Kategória prepätia: 10 kV CAT I
• Stupeň znečistenia: 2
• Stupeň krytia: IP 20

• Referenčný teplotný rozsah: 10 °C ÷ 30 °C
• Referenčná vlhkosť: 40 % RH ÷ 60 % RH

• Prevádzkový teplotný rozsah: 5 °C ÷ 40 °C
• Maximálna relatívna vlhkosť: 90 % RH (5 °C ÷ 40 °C), nekondenzačná

Hlavné vlastnosti – MI 3299

• Rezistory s hodnotou 10 kV s veľmi nízkym napäťovým koeficientom
• Odporová dekáda s rezistormi: 200 kΩ, 500 MΩ, 200 GΩ a 2 TΩ
• Demonštrácia prierazu izolácie v plynoch
• Vysokonapäťové kondenzátory v rozsahu 2,5 μF a 5 nF

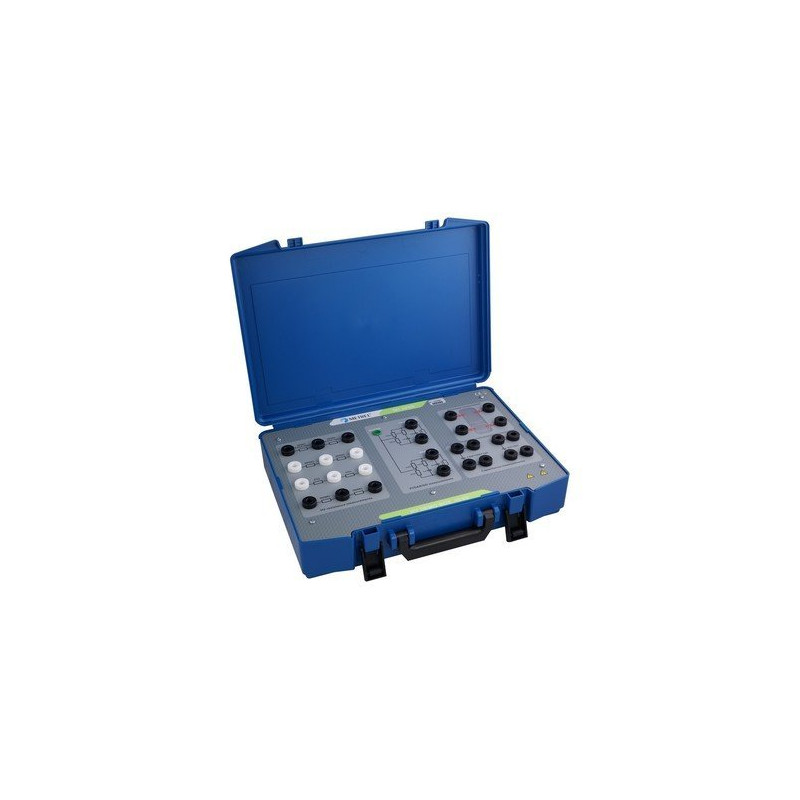

• Ľahký a prenosný dizajn

Cieľové použitie:

• Základná kalibrácia prístrojov na meranie odporu izolácie DC vysokého napätia
• Demonštrácia merania diagnostiky izolácie s DC testovacím napätím
• Demonštrácia vysokonapäťových testerov izolácie pre predajné účely
• Vzdelávacie centrá, školy, laboratória

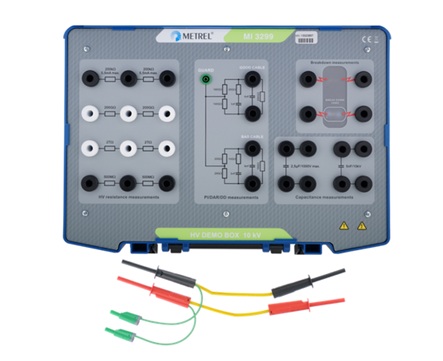

Štandardná výbava:

• Demonštračný panel MI 3299
• HV testovacie káble, 2 ks
• Používateľský manuál
• Brožúra „Guide to modern insulation testing“
• Dátové overenie produktu
