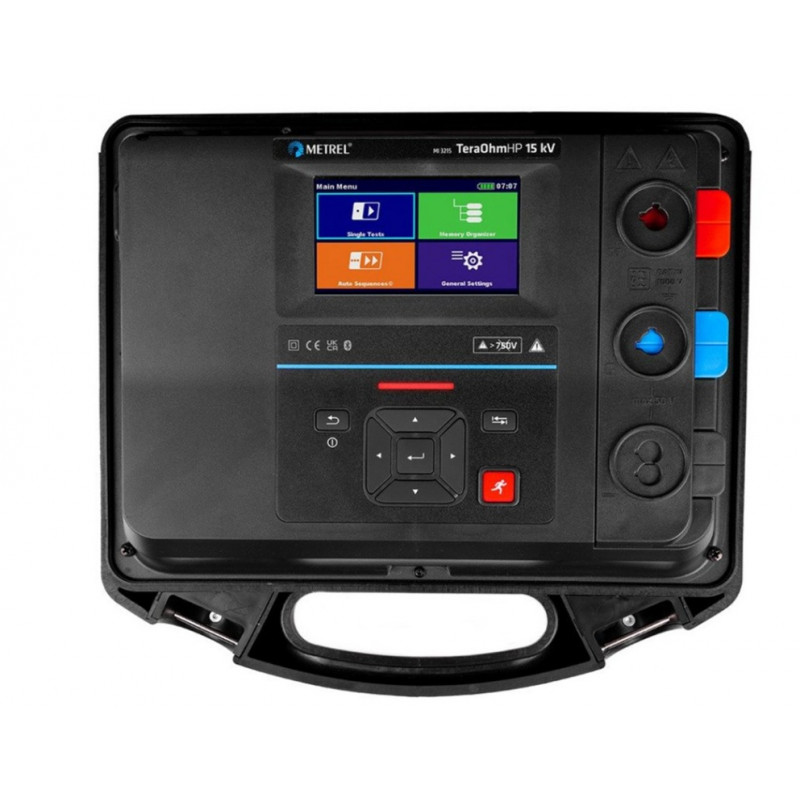

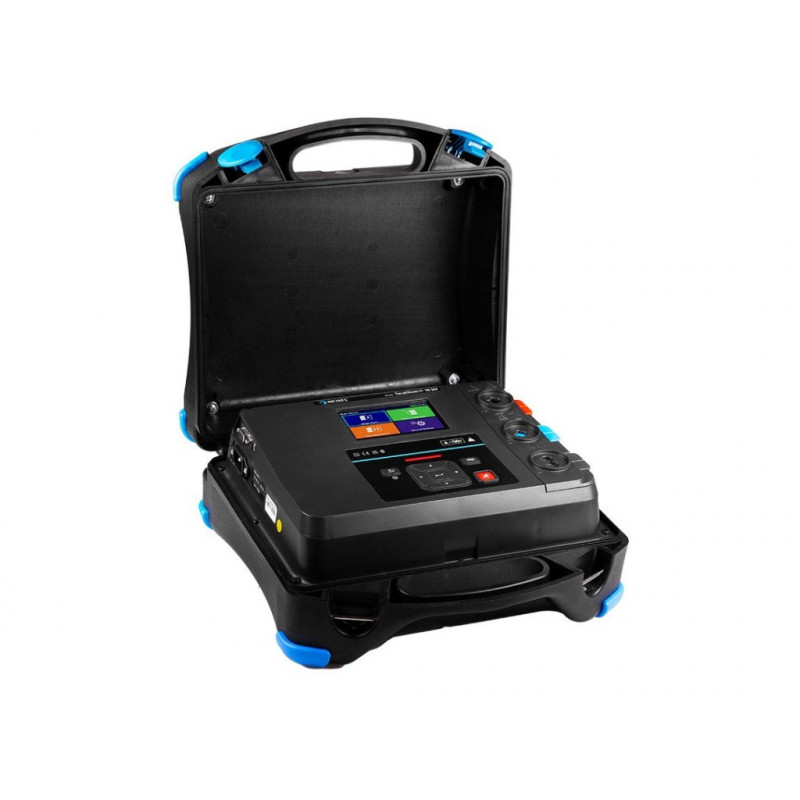

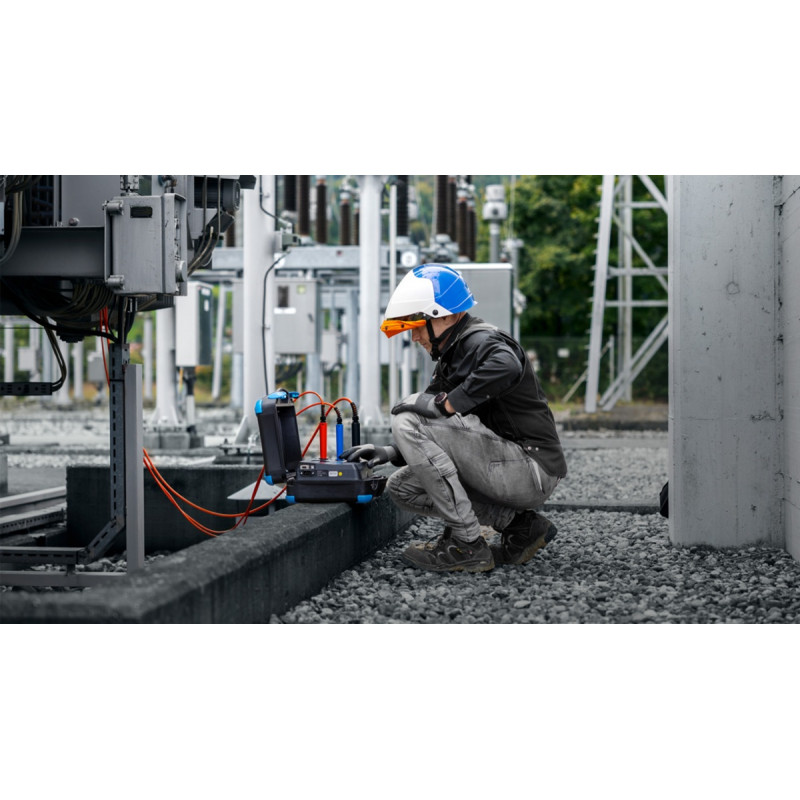

MI 3215 TeraOhm HP 15kV - tester izolácie

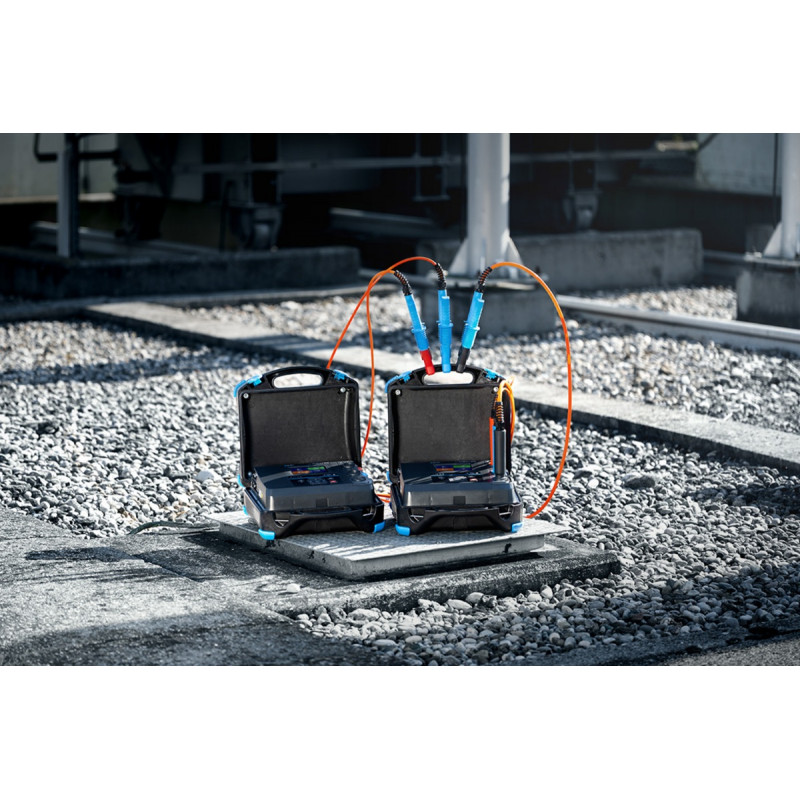

Metrel MI 3215 TeraOhm HP 15 kV – Tester izolácie vysokého napätia

MI 3215 TeraOhmHP 15 kV je vysoko výkonný, prenosný tester, ktorý môže byť napájaný z batérie alebo zo siete. Má vynikajúcu ochranu IP (IP65) a je navrhnutý na analýzu izolačného odporu pomocou vysokého jednosmerného testovacieho napätia až do 15 kV.
Vďaka svojej robustnosti (meracia kategória CAT IV) a vysokej odolnosti voči elektromagnetickým poliam je ideálny pre náročné priemyselné prostredia. Ovládanie pomocou dotykovej obrazovky alebo klávesov cez menu LCD displeja umožňuje jednoduchý a prehľadný výber rôznych meracích metód a pohodlný vstup údajov.

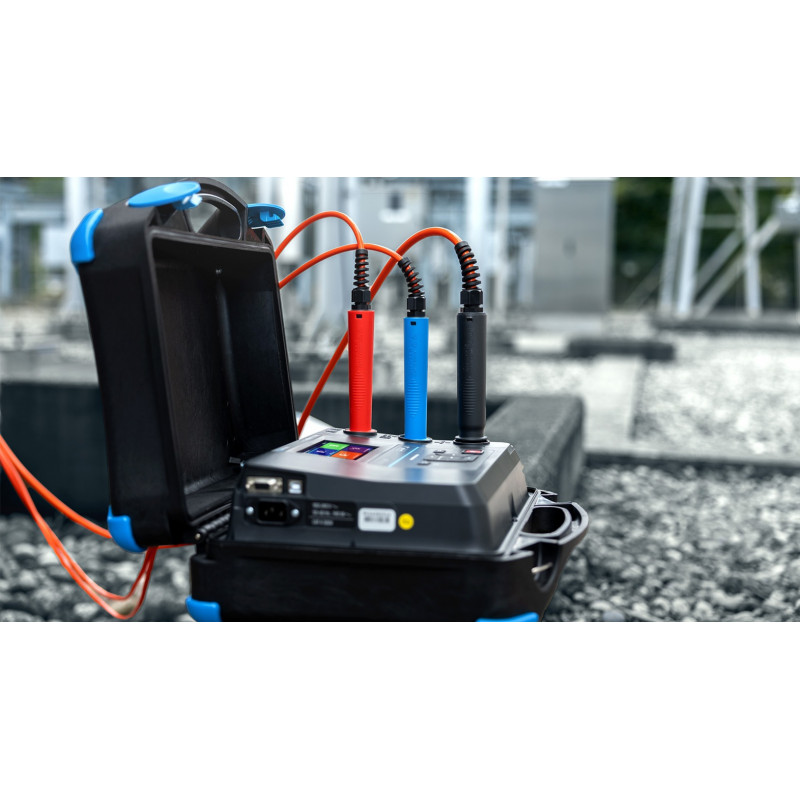

Novo navrhnuté testovacie vodiče sú vybavené kódovanými banánikovými konektormi pre správne pripojenie a uzamknutie, čím sa zabraňuje nechcenému alebo náhodnému odpojeniu.

MERACIE FUNKCIE

• Meranie izolačného odporu;
• Diagnostické testy (PI, DAR, DD);
• Test krokovým napätím;
• Test napäťovej odolnosti (DC) až do 15 kV;
• Meranie napätia a frekvencie do 999 V TRMS;
• Meranie kapacity.

HLAVNÉ VLASTNOSTI

• Meranie izolačného odporu až do 35 TΩ.
• Bezpečnostná kategória až CAT IV 1000 V do 3000 m.
• Dvojplášťový dizajn.
• Kódované banánikové konektory so zaisťovacou funkciou.
• Novo navrhnuté vysokonapäťové krokodílky s lepším úchopom.
• Li-ion batéria 4400 mAh.
• Nastaviteľné testovacie napätie (50 V…15 kV) v krokoch po 50 V a 100 V.
• Maximálny skratový/nabíjací prúd: > 6 mA.
• Rýchlosť nabíjania kapacitnej záťaže < 4 s/μF pri 15 kV (sieťové napájanie); 6,3 s/μF (batériové napájanie).
• Rýchlosť vybíjania kapacitnej záťaže < 1,6 s/μF pri 15 kV.
• 8 GB pamäťová SD karta na ukladanie dát.
• Režim „Burn“ alebo „Breakdown“.
• Programovateľné časovače.
• Automatické vybíjanie testovaného objektu po ukončení merania.
• Detekcia živého napätia > 30 V.
• Trieda krytia IP65.
• Užívateľsky prívetivé a intuitívne ovládanie.
• Detekcia prierazu pri vysokom napätí.
• Programovateľné AUTO SEQUENCE testy.
• Funkcia automatickej optimalizácie.
• Zobrazenie výsledkov v číselnej aj grafickej forme.
• PC softvér MESM na sťahovanie a analýzu výsledkov a tlač testovacích protokolov.
• Izolované komunikačné porty RS-232 a USB, rozhranie Bluetooth.
• Vysokokvalitné príslušenstvo vrátane tienených testovacích vodičov.
• Vysoká odolnosť voči elektromagnetickým rušeniam: potlačenie striedavého prúdu 8 mA, potlačenie striedavého napätia 1,5 kV.
• Spriemerovanie výsledkov (Vyp., 5, 10, 30, 60, 100, 200).
• Napájanie zo siete alebo z nabíjateľnej batérie.

POUŽITIE

• Výkonové transformátory;
• Meracie prevodníky v distribučných sieťach;
• Testovanie izolačných odporov rotačných strojov a káblov;
• Periodické testovanie a údržba vo výrobe;
• Lokalizácia porúch a analýza všetkých typov izolačných problémov;
• Vysokonapäťové generátory;
• Zvodiče prepätia.

NORMY

Elektromagnetická kompatibilita
• EN 61326-1

Bezpečnosť
• EN 61010-1 (prístroj);
• EN 61010-2-030;
• EN 61010-2-034;
• EN 61010-031 (príslušenstvo).


TECHNICKÁ ŠPECIFIKÁCIA

FUNKCIA | Merací rozsah | Rozlíšenie | Presnosť

Izolačný odpor – meracie rozsahy (Riso)

• 0,01 MΩ … 9,99 MΩ | 10 kΩ
• 10,0 MΩ … 99,9 MΩ | 100 kΩ
• 100 MΩ … 999 MΩ | 1 MΩ
• 1,00 GΩ … 9,99 GΩ | 10 MΩ
• 10,0 GΩ … 99,9 GΩ | 100 MΩ
• 100 GΩ … 999 GΩ | 1 GΩ
• 1,00 TΩ … 9,99 TΩ | 10 GΩ
• 10,0 TΩ … 35,0 TΩ | 100 GΩ

Merací rozsah v závislosti od menovitého napätia (Un):

• <100 V → 100 GΩ
• <250 V → 200 GΩ
• <500 V → 500 GΩ
• <1000 V → 1 TΩ
• <2500 V → 2 TΩ
• <5000 V → 5 TΩ
• <10 kV → 10 TΩ
• ≤15 kV → 35 TΩ

Presnosť v závislosti od skúšobného napätia (pri typických hodnotách Riso):

• 5 GΩ / 100 GΩ @ 100 V → ±(5 % z hodnoty), ±(13 % z hodnoty)
• 25 GΩ / 500 GΩ @ 500 V → ±(5 % z hodnoty), ±(13 % z hodnoty)
• 50 GΩ / 1 TΩ @ 1 kV → ±(5 % z hodnoty), ±(13 % z hodnoty)
• 100 GΩ / 2 TΩ @ 2 kV → ±(5 % z hodnoty), ±(13 % z hodnoty)
• 250 GΩ / 5 TΩ @ 5 kV → ±(5 % z hodnoty), ±(13 % z hodnoty)
• 1 TΩ / 20 TΩ @ 10 kV → ±(5 % z hodnoty), ±(20 % z hodnoty)
• 1,5 TΩ / 30 TΩ @ 15 kV → ±(5 % z hodnoty), ±(20 % z hodnoty)

Prúd:

• 0,00 nA … 9,99 nA | 10 pA | ±(5 % z hodnoty + 7 digitov)
• 10 nA … 99,9 nA | 100 pA | ±(5 % z hodnoty)
• 100 nA … 999 nA | 1 nA
• 1,00 μA … 9,99 μA | 10 nA
• 10,0 μA … 99,9 μA | 100 nA
• 100 μA … 999 μA | 1 μA
• 1,00 mA … 5,00 mA | 10 μA

Skúšobné napätie:

• 30 V … 999 V | 1 V | ±(3 % z hodnoty + 3 digitov)
• 1,00 kV … 9,99 kV | 10 V
• 10,0 kV … 16,0 kV | 100 V

Napätie:

• 30,0 V … 199,9 V | 0,1 V | ±(2 % z hodnoty + 3 digitov)
• 200 V … 999 V | 1 V

Frekvencia:

• 45,0 Hz … 65,0 Hz | 0,1 Hz | ±(0,2 % z hodnoty + 1 digit)

Kapacita:

• 20 nF … 999 nF | 1 nF | ±(5 % z hodnoty + 3 digitov)
• 1,00 μF … 9,99 μF | 10 nF
• 10,0 μF … 50,0 μF | 100 nF

DAR / PI / DD:

• 0,01 … 9,99 | 0,01
• 10,0 … 100,0 | 0,1

Napájanie a ďalšie parametre

• Napájanie z batérie: 14,4 V; 4,4 Ah Li-ion pack
• Čas nabíjania batérie: 4 hodiny
• Sieťové napájanie: 100 … 240 VAC, 45 … 65 Hz, 100 VA
• Trieda ochrany: zosilnená izolácia
• Meracia kategória: 1000 V CAT IV
• Komunikačné porty: Bluetooth, USB, RS-232
• Displej: 4,3’’ (10,9 cm) 480 × 272 pixelov, farebný TFT
• Stupeň ochrany: IP65 (zatvorený kryt) / IP40 (otvorený kryt)
• Rozmery: 36 × 16 × 33 cm
• Hmotnosť: 6,3 kg (bez príslušenstva)

Rozsah dodávky

• Prístroj MI 3215 TeraOhmHP 15 kV
• A 1793 Vysokonapäťový testovací kábel s krokosvorkou, 3 m, červený, 15 kV
• A 1794 Vysokonapäťový testovací kábel s krokosvorkou, 3 m, čierny, tienený, 15 kV
• A 1795 Vysokonapäťový testovací kábel s krokosvorkou, 3 m, modrý, 15 kV
• A 1728 Napájací kábel, 2 m, 3×0,75 mm², IEC C13 / konektor typu E
• A 1727 USB kábel typu A/B
• A 1772 Mäkká prenosná taška, veľkosť XXL
• SW 1201 Metrel ES Manager s licenciou BASIC*
• Kalibračný certifikát

VOLITEĽNÉ PRÍSLUŠENSTVO

Fotografia	Objednávacie číslo	Popis príslušenstva
	A 1793 3M	HV testovací kábel, 3 m
	A 1793 5M	HV testovací kábel, 5 m
	A 1793 10M	HV testovací kábel, 10 m
	A 1793 15M	HV testovací kábel, 15 m
	A 1794 3M	HV testovací kábel, 3 m, tienený
	A 1794 5M	HV testovací kábel, 5 m, tienený
	A 1794 10M	HV testovací kábel, 10 m, tienený
	A 1794 15M	HV testovací kábel, 15 m, tienený
	A 1795 3M	HV testovací kábel, 3 m
	A 1795 5M	HV testovací kábel, 5 m
	A 1795 10M	HV testovací kábel, 10 m
	A 1795 15M	HV testovací kábel, 15 m
