Metrel MI3309BT DeltaGT je kombinovaný tester elektrického náradia a spotrebičov.
Je napájaný aj s batérií aj zo siete, t.j. pre niektoré testy sa nevyžaduje pripojenie testera do siete 230V.
Okrem zakladných parametrov (izolačný odpor, prechodový odpor, unikajúce prúdy) testuje aj prúdové chrániče a zapojenie prívodných káblov IEC.
Namerané údaje možno uložiť do pamäte.
Program na spracovanie výsledkov v slovenčine je súčasťou dodávky.
Prístroj podporuje Bluetooth komunikáciu a spolupracuje so zariadeniami Android.

Vhodné doplnky k prístroju MI 3309 BT Delta GT je možné vybrať po kliknutí vyššie na záložku Príslušenstvo.

MI 3309 BT ponúka tieto testy:

• Funkčná a vizuálna kontrola
• Odpor pripojenia ochranného vodiča (spojitosť)
• Izolačný odpor; Izolačný odpor izolovaných prístupných vodivých častí
• Náhradný unikajúci prúd; Náhradný unikajúci prúd izolovaných prístupných vodivých častí
• Rozdielový unikajúci prúd
• Dotykový prúd
• PRCD test
• Výkon
• Test zapojenia IEC prívodných káblov
• Napätie TRMS


TECHNICKÉ PARAMETRE:

Spojitosť PE (merací prúd 200 mA pre R < 2 Ω)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 Ω- 19,99 Ω / 0,01 Ω / ±(5 % z MH + 3 D)
 20,0 Ω- 199,9 Ω /  0,1 Ω / informatívna hodnota
 200 Ω- 1999 Ω / 1 Ω / informatívna hodnota

 Izolačný odpor, izolačný odpor - sonda (250V DC, 500V DC)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 MΩ - 19,99 MΩ / 0,01 MΩ / ±(5 % z MH + 3 D)
 20,0 MΩ - 49,9 MΩ / 0,1 MΩ / ±(5 % z MH + 3 D)
 50,0 MΩ - 199,9 MΩ / 0,1 MΩ / informatívna hodnota

 Rozdielový unikajúci prúd (230 V AC)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 mA - 19,99 mA / 0,01 mA / ±(5 % z MH + 5 D)

 Dotykový prúd (230 V AC)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 mA - 7,00 mA 0,01 mA ±(10 % z MH + 5 D)

 Náhradné unikajúce (30 V AC)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 mA - 9,99 mA / 0,01 mA / ±(5 % z MH + 3 D)
 10,0 mA - 20,0 mA / 0,1 mA / ±(5 % z MH + 3 D)

 Test prúdových chráničov (P) RCD (10 mA, 15 mA, 30 mA)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0 ms - 300 ms (0,5xIΔN) / 0,1 ms / ± 3 ms
 0 ms - 300 ms (IΔN) / 0,1 ms / ± 3 ms
 0 ms - 40 ms (5xIΔN) / 0,1 ms ± 1 ms

 Výkon (230 V AC)
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 kVA - 4,00 kVA / 0,01 kVA / ±(5 % z MH + 3 D)

 TRMS napätie
 Merací rozsah / Rozlíšenie / Základná chyba merania
 80 V - 300 V / 1 V / ±(2 % z MH + 2 D)

 Prúd a unikajúci prúd pomocou prúdových klieští
 Merací rozsah / Rozlíšenie / Základná chyba merania
 0,00 mA - 9,99 mA / 0,01 mA / ±(5 % z MH + 10 D)
 10,0 mA - 99,9 mA / 0,1 mA / ±(5 % z MH + 5 D)
 100 mA - 999 mA / 1 mA / ±(5 % z MH + 5 D)
 1 A - 9,99 A / 0,01 A / ±(5 % z MH + 5 D)
 10,0 A - 16,0 A / 0,1 A / ±(5 % z MH + 5 D)

 Všeobecne:
 Napájanie: 6 x NiCD/NiMH akumulátor AA, alebo sieť 230 V / 50 Hz
 Prevádzková doba: typicky 8 hodín (s plne nabitými akumulátormi)
 Rozsah pracovných teplôt: 0°C - 40°C
 Maximálna relatívna vlhkosť: 90% (0°C - 40°C), bez kondenzácie
 Displej: 128 x 64 bodov s podsvietením
 Pamäť: až 1500 meraní
 Komunikačný port: RS232 (PS/2 konektor)
 USB (konektor typu B)
 Prepäťová kategória: CAT II/300V
 Trieda ochrany: II (dvojitá izolácia)
 Krytie: puzdro IP 40, konektory IP 20
 Rozmery (š x v x h): asi 14 cm x 8 cm x 23 cm
 Hmotnosť: asi 1,14 kg (bez akumulátorov)

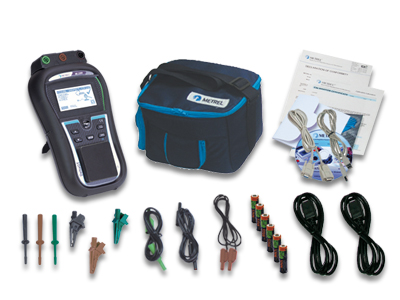

Rozsah dodávky:
- Prístroj MI 3309 BT DeltaGT
- Prenosná brašna
- 230V IEC kábel, 2m, 2ks
- Merací vodič 3ks (čierny, zelený, hnedý) 1,5 m
- Krokosvorka 3ks (čierna, zelená, hnedá)
- Test hrot 3ks (čierny, zelený, hnedý)
- PC Software Metrel ES Manager, na stiahnutie zadarmo TU
- RS232 kábel
- USB kábel
- Návod na použitie
- Kalibračný certifikát od výrobcu
- NiMH akumulátory, typ AA, 6 ks
