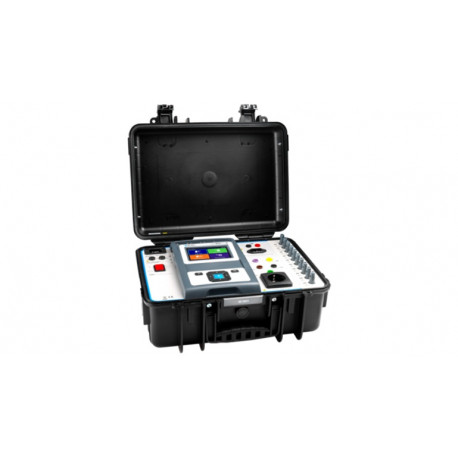

MI 6601 MediTest - tester zdravotníckych zariadení

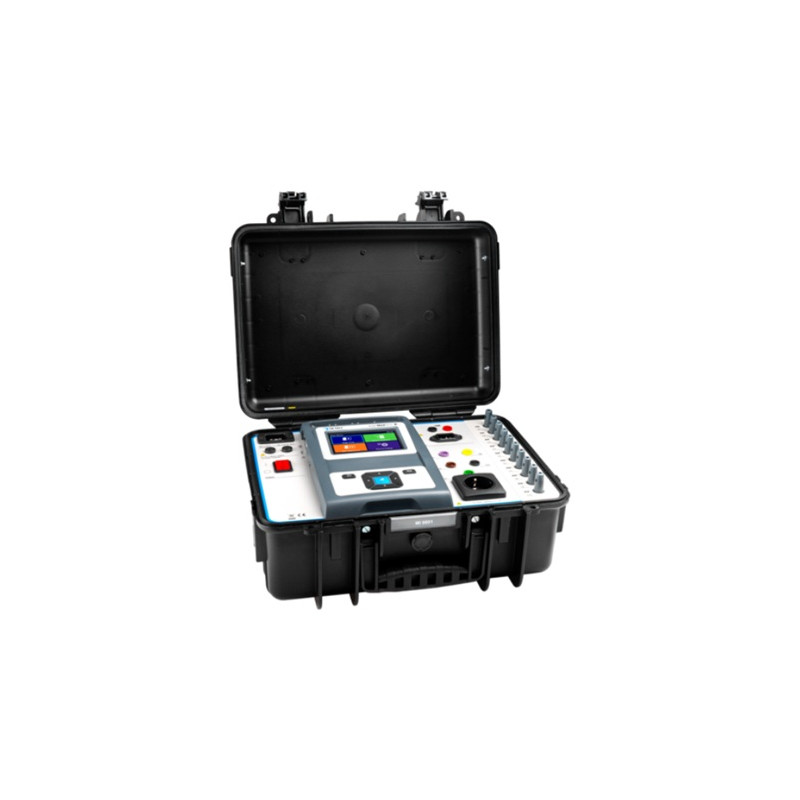

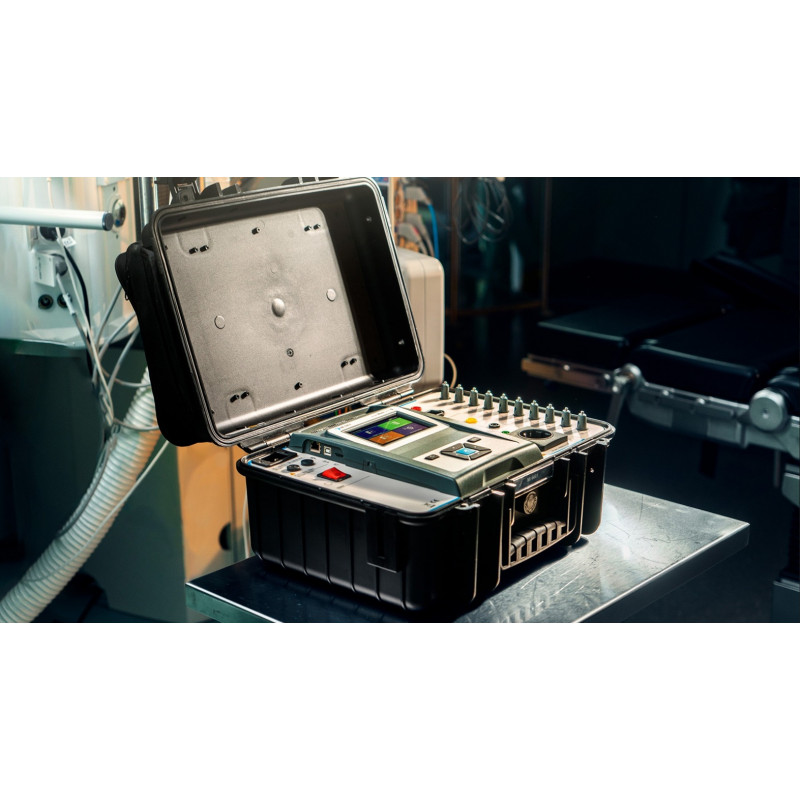

MI 6601 MediTest – Tester zdravotníckych zariadení

MI 6601 MediTest je nový prístroj od Metrel určený na testovanie elektrickej bezpečnosti lekárskeho zariadenia podľa štandardu IEC/EN 60601 v akejkoľvek fáze životného cyklu zariadenia.Je dostatočne presný pre vývojové práce, poskytuje detailné merania pre typové skúšky, môže byť integrovaný do výrobnej linky a zároveň je prenosný pre opakované testovanie podľa IEC/EN 60601 alebo IEC/EN 62353.
Okrem toho prístroj pomáha pri diagnostike problémov v servisných oddeleniach alebo pri riešení porúch priamo v teréne.




MI 6601 MediTest môže byť použitý ako samostatný tester priamo v teréne, bez potreby počítača alebo notebooku. Pre kancelárske a laboratórne prostredie je možné tester kombinovať so softvérom Metrel Medical Electrical Safety Manager (MMESM).
Softvér podporuje tvorbu a vykonávanie testovacích sekvencií podľa normy IEC/EN 60601 a umožňuje správu zariadení. Výsledky testov sú dostupné prostredníctvom integrovaných online služieb Metrel Cloud Reports a Metrel Cloud Storage.
Dodržiavanie normy IEC/EN 60601 je široko akceptovaným štandardom a nevyhnutnosťou pre komercializáciu elektrických lekárskych zariadení po celom svete.

Hlavné funkcie:

• Odpor ochranného vodiča (PE) s prúdmi 200 mA AC a 25 A AC
• Izolačný odpor s testovacím napätím 250 V DC alebo 500 V DC
• Podpora všetkých testovacích konfigurácií podľa IEC/EN 62353
• Meranie unikajúcich prúdov s rozlíšením 1 μA
• AC, DC a TRMS hodnoty unikajúcich prúdov
• Všetky merania unikajúcich prúdov podľa IEC/EN 60601 (pacient, pomocný, ochranný, dotykový)
• Všetky merania unikajúcich prúdov podľa IEC/EN 62353 (prístroj a aplikovaná časť; alternatívna, priama, diferenciálna metóda)
• Meranie podľa noriem pre prenosné prístroje EN 50678 a EN 50699
• Test napätia medzi bodmi, dotykového a sieťového napätia
• Meranie spotreby zariadenia
• Test IEC vodiča
• Prednastavené alebo konfigurovateľné vizuálne a funkčné kontroly

Hlavné výhody:

• Jednoduché použitie samostatných testov pre rýchlu diagnostiku
• Test spojitosti PE vodičov až do 25 A
• Meranie AC a DC unikajúceho prúdu pacienta a pomocného prúdu
• Komunikácia cez USB, RS232 a Ethernet
• Zadávanie údajov prostredníctvom dotykovej obrazovky, čítačky čiarových kódov, bezdrôtovej klávesnice alebo PC softvéru
• Voliteľné tlačiarne a NFC zapisovače pre tvorbu štítkov
• Softvérové riešenie na báze predplatného vrátane MMESM, Metrel Cloud Reports a Metrel Cloud Storage
• Odolné puzdro: IP40 otvorené, IP65 zatvorené
• Transportný kufrík a taška na príslušenstvo
• Štandardná záruka: 2 roky

Aplikácie:

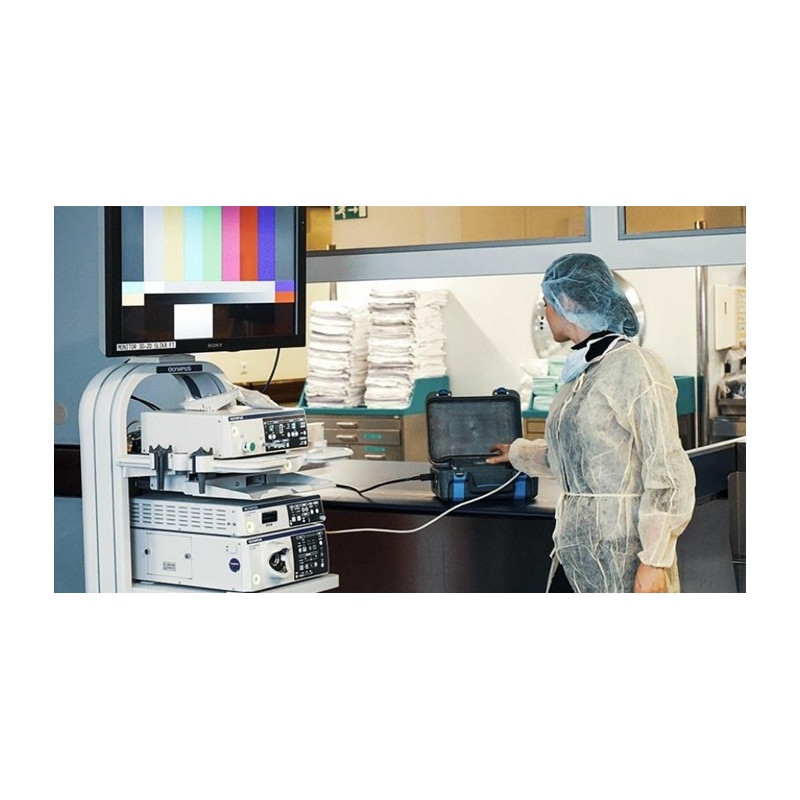

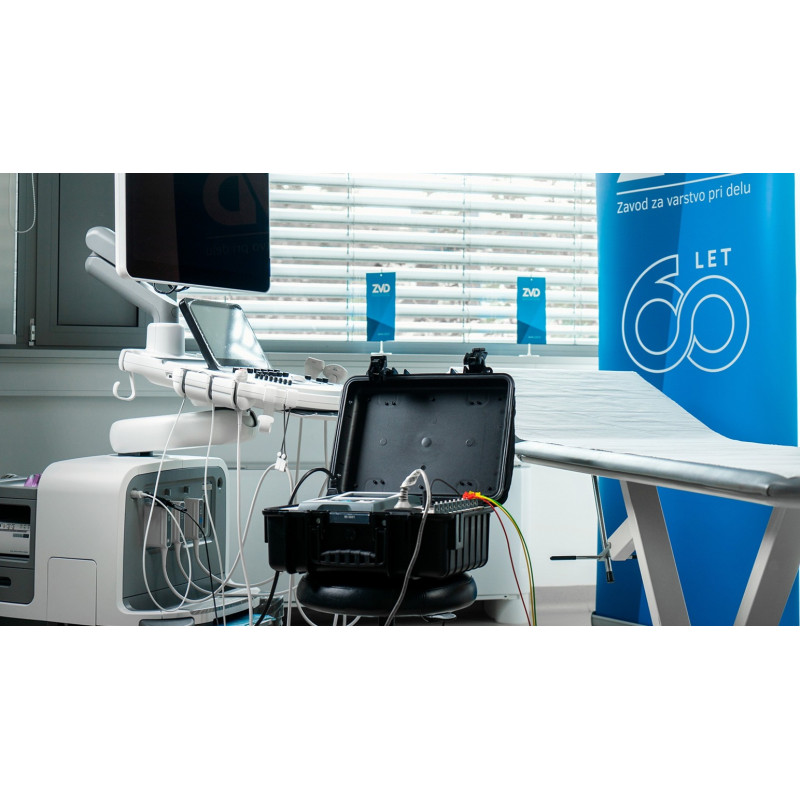

• Bezpečnostné testy zdravotníckych zariadení počas vývoja, výroby, servisu a pravidelných kontrol
• Diagnostika a odstraňovanie problémov zdravotníckych prístrojov
• Kontrola bežných prenosných zariadení

Kľúčové vlastnosti:

• Najkompletnejší tester IEC/EN 60601 na trhu

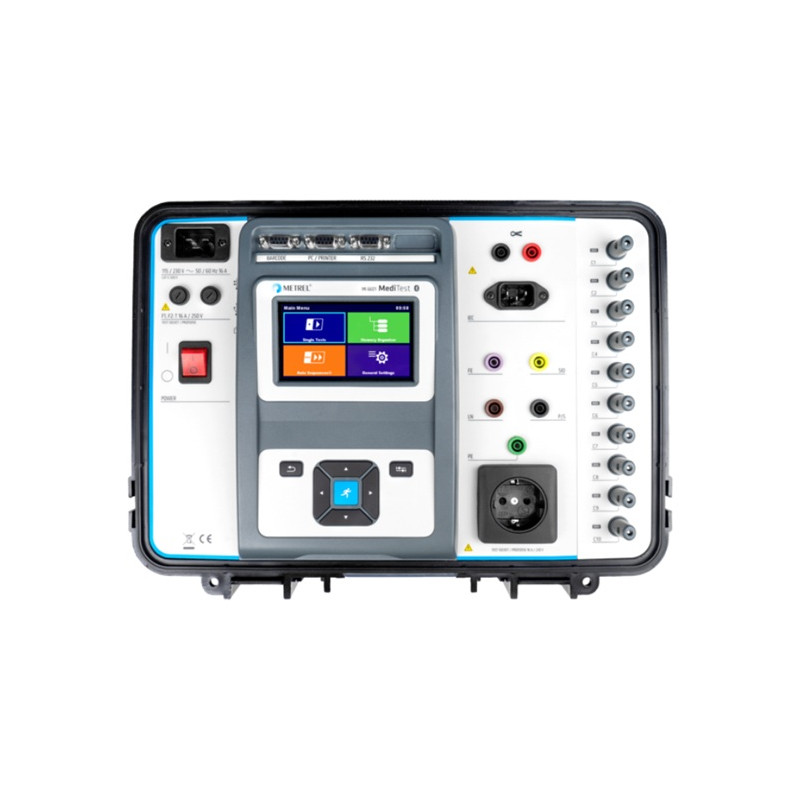

• 10 univerzálnych konfigurovateľných pripojení (aplikované, neuzemnené, uzemnené časti)
• Špeciálne porty pre funkčné uzemnenie a signálové I/O spojenia
• Podpora všetkých konfigurácií podľa IEC/EN 60601 a IEC/EN 62353
• Testovanie priamo na prístroji alebo cez PC
• Plne automatický testovací proces s funkciou Auto Sequences®
• Automatické nastavenie testov a limitov podľa typu zariadenia
• Optimalizované testovacie sekvencie pre rýchlu a efektívnu prácu
• Podpora meraní podľa IEC/EN 60601 (2. a 3. vydanie), IEC/EN 62353, ANS/NZS 3551, EN 50678 a EN 50669

Technické parametre – Napájanie a prevádzka


Napájanie zo siete:

• Napätie: 110 V / 230 V AC, 50/60 Hz
• Tolerancia napätia: ±10 %
• Max. príkon: 300 VA (bez záťaže na testovacej zásuvke)
• Max. záťaž: 10 A kontinuálne, 16 A krátkodobo, 1,5 kW motor
• Kategória prepätia: CAT II / 300 V
• Nadmorská výška: ≤ 2000 m

Meracie kategórie:
Meranie unikajúceho prúdu:

• Meracie zariadenie: MD
• Typ merania: AC, DC alebo True RMS podľa IEC/EN 60601 a IEC 61557-16

Ochranné triedy:

• Napájanie: Trieda I
• Stupeň znečistenia: 2
• Krytie: IP40
• Krytie testovacej zásuvky: IP20
• Puzdro: nárazuvzdorný plast, prenosný, IP65

Displej:

• Typ: farebný TFT displej, 4,3" (480 x 272 px)
• Dotykový: kapacitný

Komunikácia a pamäť:

• Rozhranie RS-232: 3x
• USB 2.0: typ B
• Bluetooth: trieda 2
• Ethernet: dynamická IP (DHCP)
• Pamäť: podľa veľkosti microSD karty

Referenčné podmienky:

• Teplota: 15 °C … 35 °C
• Relatívna vlhkosť: 35 % … 65 %

Prevádzkové podmienky:

• Teplota: 0 °C … 40 °C
• Maximálna vlhkosť: 85 % RH (bez kondenzácie)

Podmienky skladovania:

• Teplota: -10 °C … 60 °C
• Maximálna vlhkosť: 90 % (-10 … 40 °C), 80 % (40 … 60 °C)

Pojistky:

• F1, F2: T 16 A / 250 V / 32 mm × 6,3 mm / 1500 A

Rozmery a hmotnosť:

• Rozmery (Š×H×V): 42 × 33 × 18 cm
• Hmotnosť: 8,1 kg

Rozsah dodávky

• Prístroj MI 6601 MediTest
• Sieťový kábel 1080
• A 1758 Testovací kábel, čierny, 1 m
• A 1759 Testovací kábel, hnedý, 1 m
• Testovací kábel A 1760, zelený, 1 m
• A 1761 Testovací kábel, žltý, 1 m
• A 1762 Testovací kábel, fialový, 1 m
• Testovacia sonda 1014, čierna
• Testovacia sonda 1298, hnedá
• Testovacia sonda 1062, zelená
• Krokodília svorka 1013, čierna, 2 ks
• Krokodília svorka 1297, hnedá
• Krokodília svorka 1309, zelená
• Krokodília svorka 1546, žltá
• USB kábel 1727
• A 1017 Komunikačný kábel RS232
• Taška 1500 na príslušenstvo

Predplatné riešenia Metrel Medical Software:

• Manažér Metrel Medical ES
• Správy Metrel Cloud
• Cloudové úložisko Metrel
