TDR-420 – reflektometer káblových porúch do 6km

Možnosť bezchybného umiestnenia impedančných zmien testovaných káblov a drôtov, ako napríklad:
– skratovaný vodič,
– otvorený vodič / koniec kábla – užitočný pri inventarizácii v sklade káblov,
– zostrihu,
– splitter,
– prienik vody,
– mokré spojenie,
– – kohútik mosta
– – alebo iné zmeny.

Funkcie:
– Režim jedného merania ONCE,
– Režim nepretržitého merania CONT,
– Generátor tónového signálu TONE,

Ďalšie vlastnosti:
– Dva kurzory na označenie dvoch miest poškodenia spolu s uvedením vzdialenosti medzi nimi,
– Vstavaná funkcia HELP pre ľahšiu interpretáciu reflektogramu,
– 11 dostupných meracích rozsahov od 7 m do 6000 m,
– „Mŕtve pásmo“ obmedzené na 0,6 m,
– Farebný 3,5 „LCD TFT displej s rozlíšením 320×240 pixelov,
– ručne nastaviteľná citlivosť v 8 krokoch GAIN,
– regulácia výstupnej impedancie do 200 Ω (možnosť merania predizolovaných potrubí),
– Rýchlosť šírenia signálu nastaviteľná v rozmedzí od 10% do 99%,
– pevný a odolný kryt s IP67.
– Malá veľkosť a nízka hmotnosť.

Technická špecifikácia:

Rozsahy merania: 7, 15, 30, 60, 120, 250, 500 m; 1, 2, 3, 6 km
Presnosť: 1% zvoleného rozsahu.
Rozlíšenie: 1% zvoleného rozsahu.
Min. dĺžka kábla: 4 m.
Rýchlosť šírenia VoP: Nastaviteľná od 10 do … 99% alebo 15 … 148,5 m / μs.
Výstupný impulz: 5 Vp-p (otvorený obvod).
Výstupná impedancia: 25, 50, 75, 100, 120, 200 Ω.
Výstupná impedancia: 3 ns … 3 μs (závisí od rozsahu).
Rýchlosť / režim skenovania: Až 3 skeny za sekundu (CONT) alebo jeden sken (ONCE).
Generátor tónov: 810 … 1110 Hz.
Životnosť batérie: až 8 hodín nepretržitého skenovania.
Napájanie: 4 x alkalické batérie 1,5 V typ AA alebo 4 x nabíjateľné batérie NiMH AA.
Automatické vypnutie: 1, 3, 5, 10, 15 minút alebo deaktivované.
Displej: Farebný 3,5 „LCD TFT, 320 x 240 pixelov.
Napäťová ochrana: 400 V DC / 250 V AC.
Rozmery: 220 x 98 x 58 mm.
Hmotnosť: 487 g.
Elektromagnetická štandardná kompatibilita EMC: EN 61326-1.

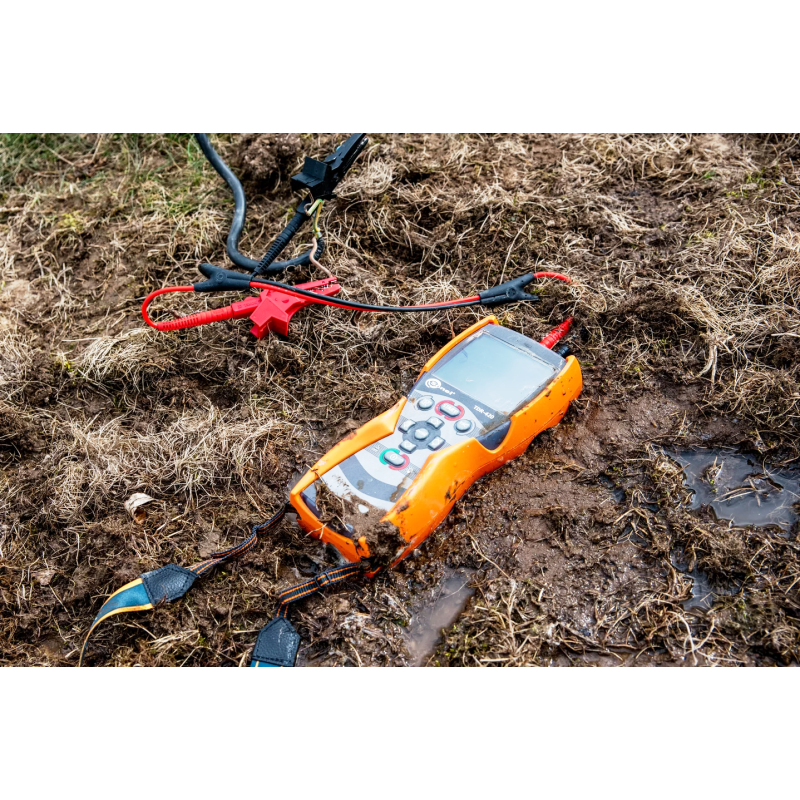

Vodotesnosť / odolnosť voči prachu: IP67.

Prevádzkové podmienky:

Prevádzková teplota: -20 .. + 70 ° C,
Skladovacia teplota: -30 … + 80 ° C pri vlhkosti <80%

Štandardné príslušenstvo:

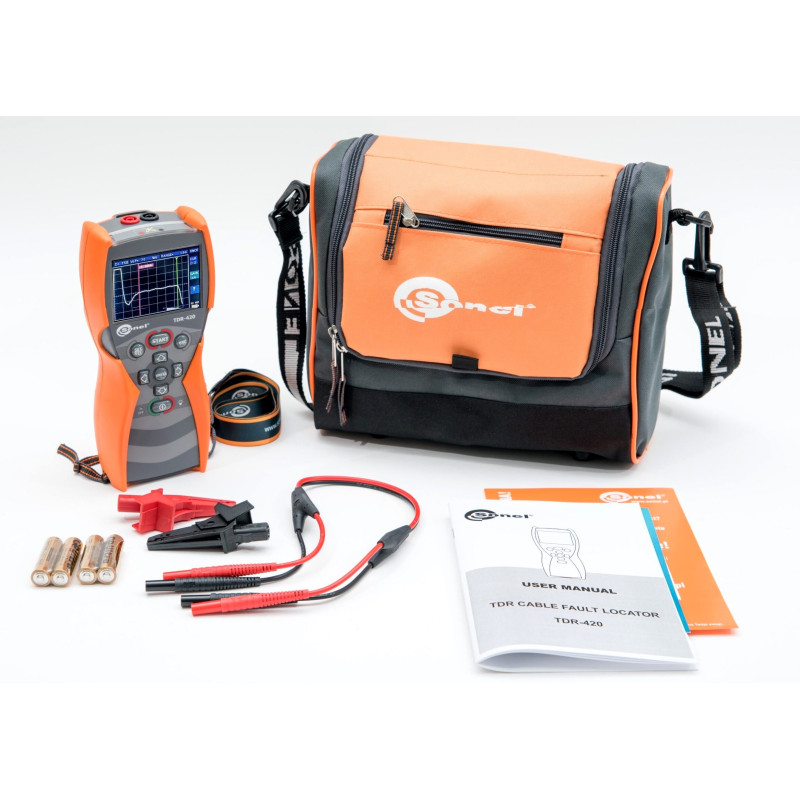

• Reflektometer TDR-420, WMGBTDR420,
• dvojvodičový kábel 0,6 m pre TDR, WAPRZ0X6DZBB,
• červená krokosvorka 1 kV 20 A, WAKRORE20K02,
• čierna krokosvorka 1 kV 20 A, WAKROBL20K01,
• popruh na zavesenie,
• puzdro M6, WAFUTM6,
• alkalické batérie 1,5 V AA (4 kusy),
• návod v češtine.

Záruka: 36 mesiacov
