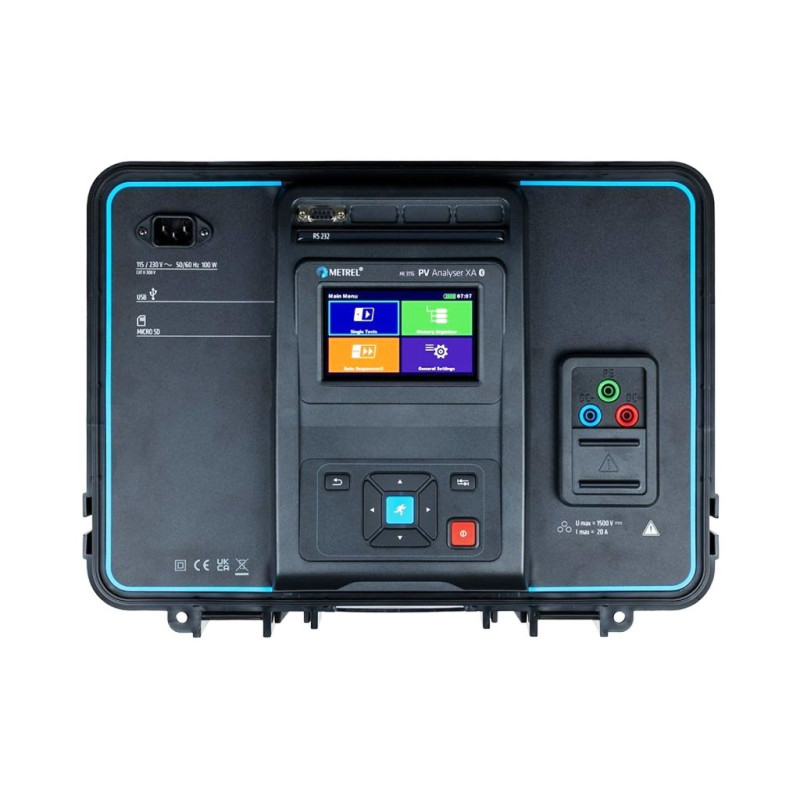

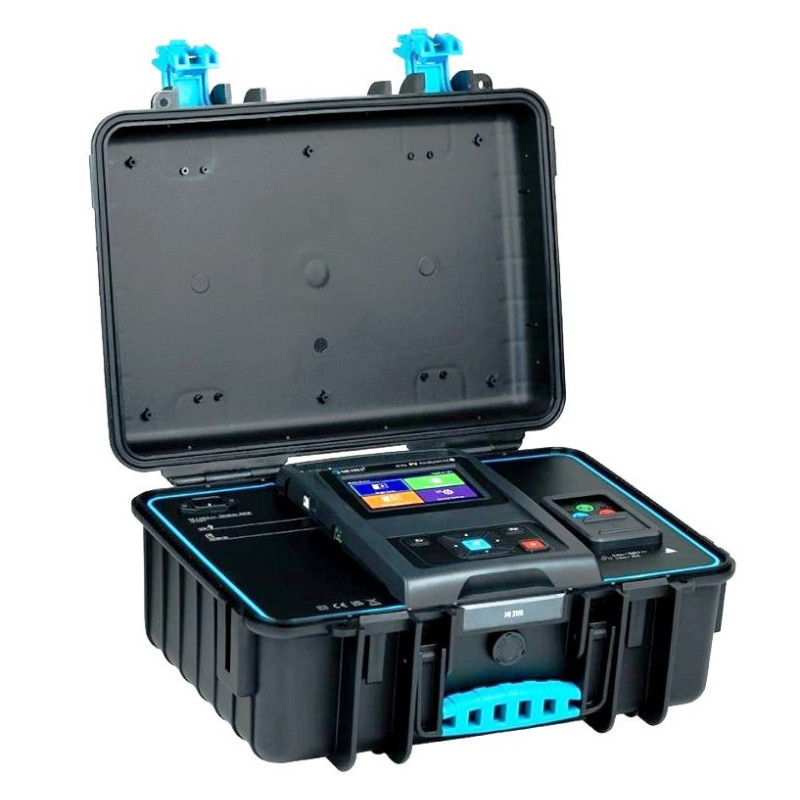

MI 3116 ST - tester FV inštalácií do 1500V/40A

MI 3116 PV AnalyserXA je pokročilý tester fotovoltických inštalácií, navrhnutý pre maximálnu účinnosť a presnosť.

Kombinuje merania izolácie a I/U fotovoltických systémov s napätím 1500 V v jednom zariadení a zároveň zabezpečuje presné testovanie vysokoúčinných fotovoltických modulov.
Bezdrôtová (Wi-Fi) diaľková jednotka umožňuje meranie a zaznamenávanie ožiarenia a teploty článkov v reálnom čase.
Funkcia automatického testu pre testy kategórie 1 zefektívňuje prevádzku, zatiaľ čo inovatívna funkcia korekcie umožňuje upraviť nesprávne parametre na dokončených meraniach alebo celých testovacích skupinách, čím sa zabezpečuje väčšia presnosť a spoľahlivosť diagnostiky fotovoltických systémov.

Prístroj sa dodáva v dvoch verziách MI 3116 ST (Standard Set) a MI 3116 BF (Bifacial Set)

• Napätie systému až do 1500 VDC
• Maximálny prúd až do 40 ADC
• Izolačný odpor napätím 1500 V
• Podpora bifaciálnych panelov
• I/U charakteristiky
• Test Isc a Uoc
• Spojitosť PE vodičov
• Test zapojenia
• Meranie slnečného žiarenia a teploty

• Test izolácie a I/U v jednom prístroji
• Merania vysokoúčinných panelov
• Kapacitná metóda merania
• Bezdrôtová (WiFi) vzdialená jednotka pre meranie a záznam slnečného žiarenia a teploty panelov
• Auto test pre testy kategórie 1
• Výpočet STC hodnôt a porovnanie s nominálnymi údajmi
• Korekcia predtým nesprávne zadaných parametrov na vykonaných meraniach
• Ovládanie prístroja cez farebný dotykový displej
• Organizátor pamäte, operácie na jednotlivých meraniach alebo skupine meraní, vyhľadávanie
• Databáza FV modulov
• AUTOSEQUENCE
• PC SW Metrel Electrical Safety Manager (MESM) je výkonné softvérové riešenie. Umožňuje preddefinovať štruktúry meraní, nahrávať alebo sťahovať testovacie údaje a prehliadať výsledky. Vďaka pokročilým funkciám, ako je analýza krivky I/U, prieskumník databázy FV modulov a profesionálne generovanie správ, MESM zvyšuje efektivitu pracovného postupu a zabezpečuje presnú správu údajov.

• Testovanie veľkých 1500 V FV elektrární
• Prvotná kontrola inštalácií
• Periodické testovanie
• Testy v rámci údržby
• Vyhľadávanie porúch
• Tvorba reportu z merania

• EN 62446
• EN 61557

• EN 61326-1

• EN 61010-1
• EN 61010-2-030
• EN 61010-031

MI 3116 ST (Standard Set)

Obsah balenia

• Prístroj MI 3116 PV AnalyserXA
• A1785 – bezdrôtová jednotka pre vzdialené meranie
• A1833 – snímač teploty
• A1834 – snímač ožiarenia
• A1835 – upínacie kliešte, 2 ks
• A1840 – testovací vodič MC4 modrý, 1500 V
• A1841 – testovací vodič MC4 červený, 1500 V
• A1790 RED – merací kábel 3 m červený 2,5 mm²
• A1790 BLU – merací kábel 3 m modrý 2,5 mm²
• A1792 – merací kábel 3 m zelený 0,75 mm²
• A1509 – merací kábel 50 m červený 0,75 mm²
• A1012 – merací kábel 4 m zelený 0,75 mm²
• A1309 – krokosvorka zelená
• A1014 – merací hrot čierny
• A1015 – merací hrot modrý
• A1016 – merací hrot červený
• A1727 – USB kábel typ A/B
• A1728 – sieťový napájací kábel 2 m
• A1551 – taška veľkosť L
• A1548 – napájací adaptér 12 V / 0,5 A
• A1791 – popruh
• 2 × NiMH batérie AA 1,2 V 2100 mAh
• Kalibračný certifikát pre MI3116 od výrobcu
• Kalibračný certifikát pre A1785 od výrobcu
• PC SW Metrel ES Manager (voľne stiahnuteľný zo stránok výrobcu)

Príslušenstvo na objednávku

• A1530 – C upínač 27 mm
• A1844 – snímač ožiarenia pre duálnu montáž
• A1833 – snímač teploty na 3 m kábli
• A1835 – upínacie kliešte
• A1847 – komunikačný kábel 0,5 m (2× DB9F / DB9M)
• P1403 – 3-ročné predplatné Metrel Smart Cloud PRO
  • Metrel Cloud Reports
  • Metrel Cloud Storage (24 GB)
