Sonel PVM-1530 Pro - Tester fotovoltaických zariadení

Sonel PVM-1530 Pro - Profesionálna sada prístrojov pre fotovoltaické inštalácie do 1500 V

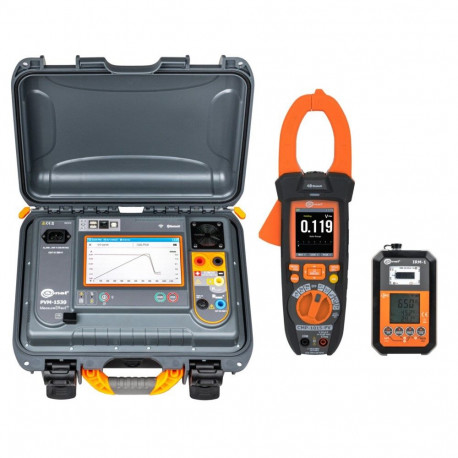

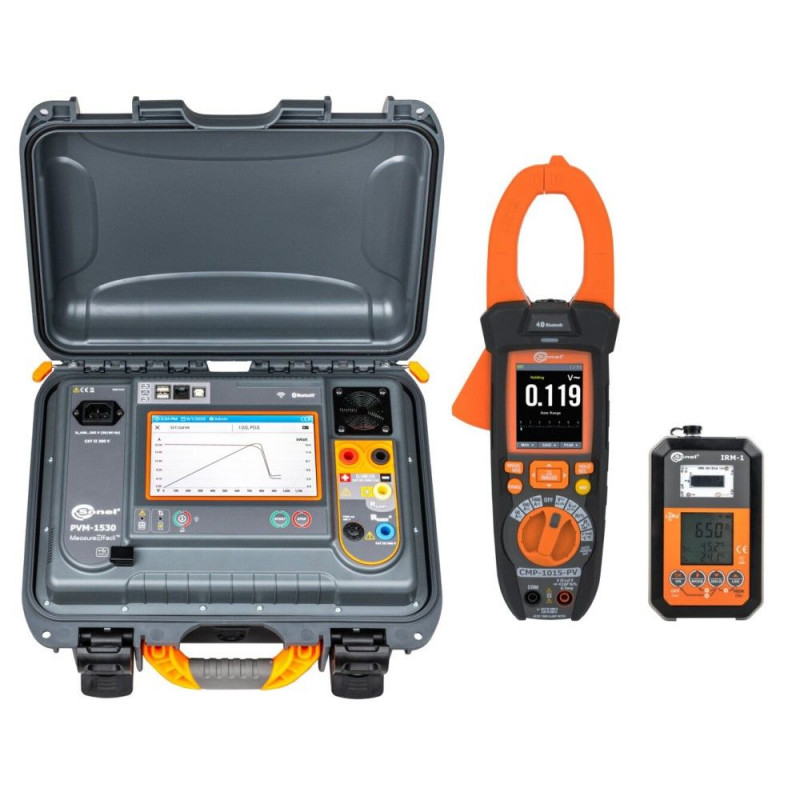

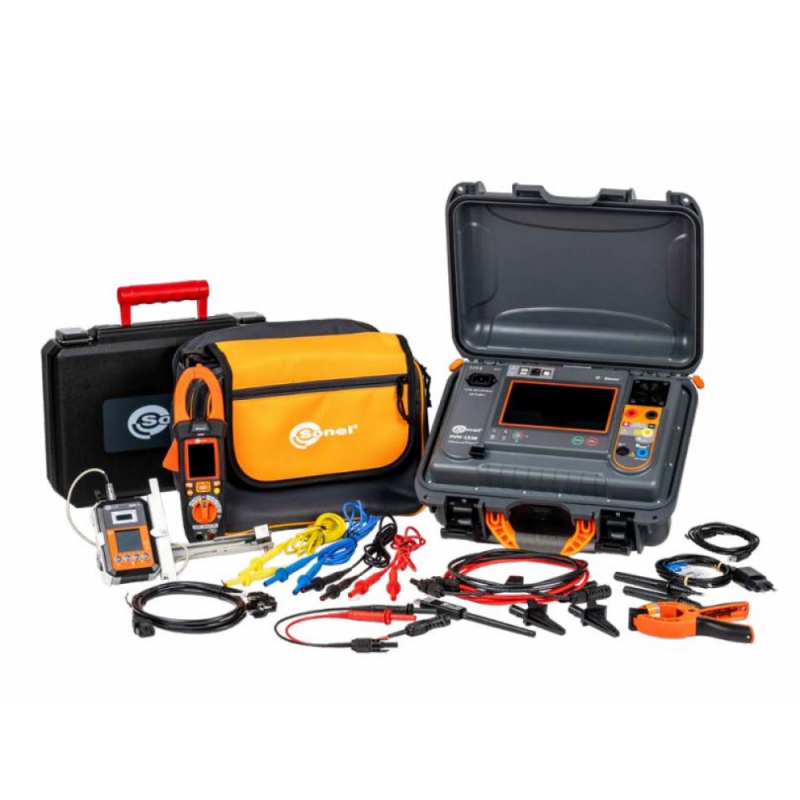

Kompletná meracia sada s príslušenstvom obsahuje prístroje:

• Sonel PVM-1530 – fotovoltaický merací prístroj,
• Sonel IRM-1 – meradlo slnečného žiarenia a teploty,
• Sonel CMP-1015-PV – digitálne kliešťové meradlo pre fotovoltaické inštalácie.

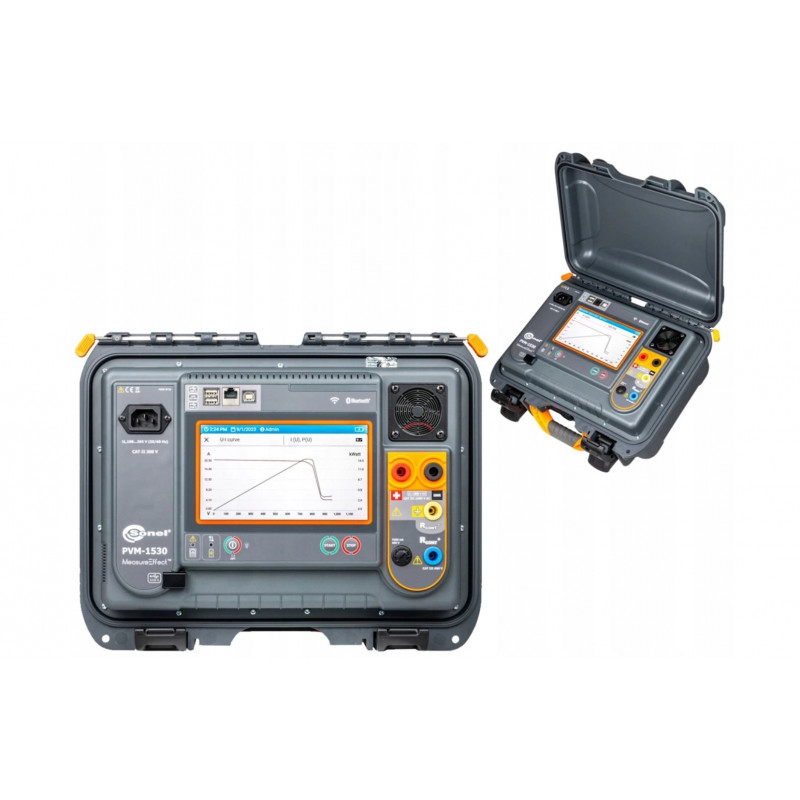

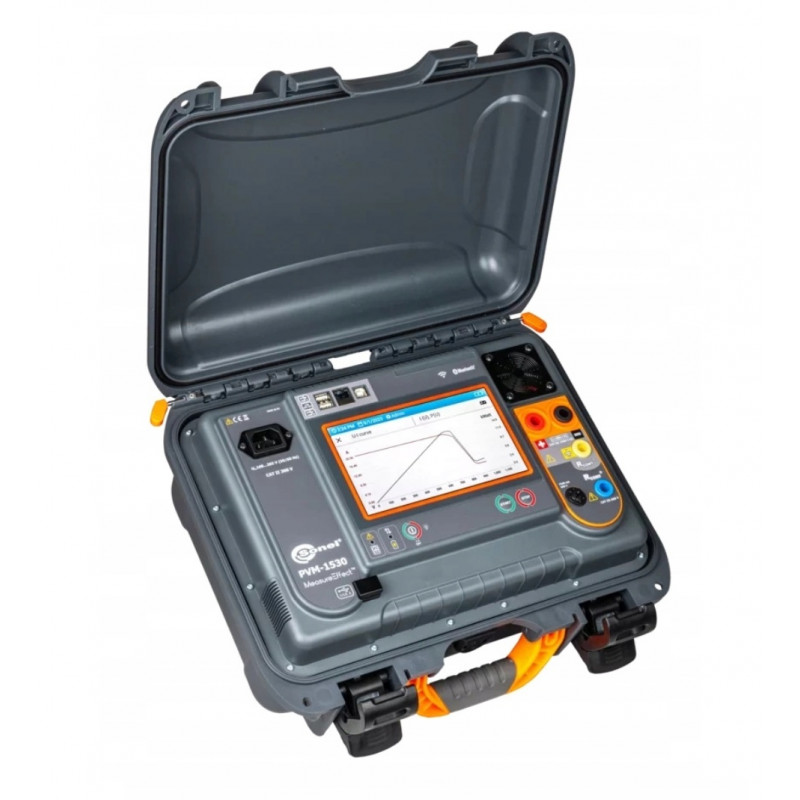

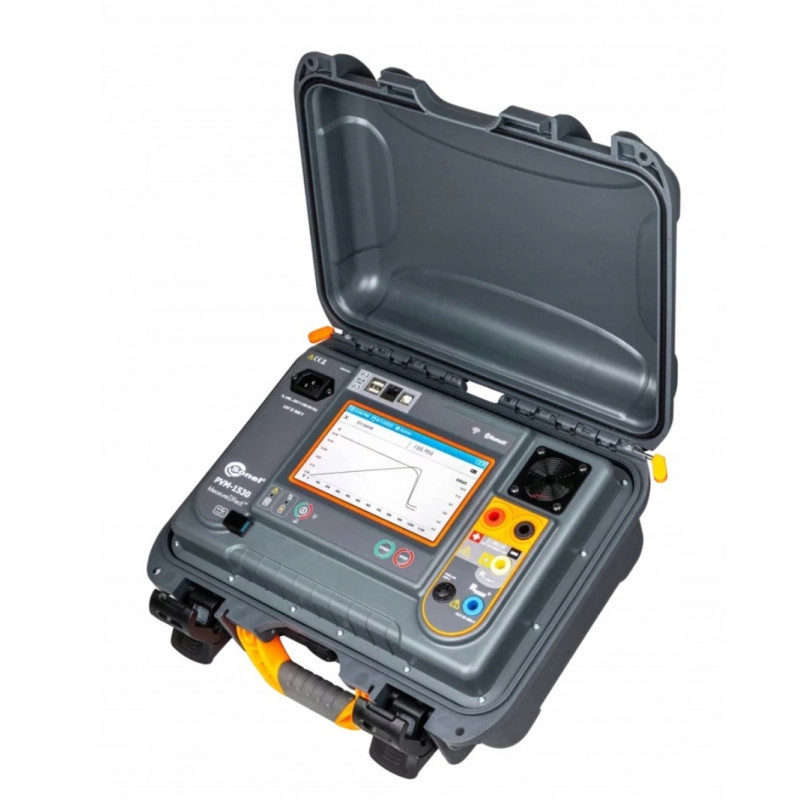

Fotovoltaický merací prístroj PVM-1530 - hlavný prístroj

PVM-1530 je inovatívny prístroj pre meranie fotovoltaických inštalácií do 1500 V, ktorý ponúka širokú škálu funkcií.

• Umožňuje merania podľa EN 62446-1, kategória 1, vrátane merania I-U krivky (kategória 2).
• Automaticky prevádza namerané hodnoty na STC podmienky podľa EN IEC 60891.
• Jednoduché ovládanie a spoľahlivé výsledky pri kontrole bezpečnosti a účinnosti FV inštalácií.

Meradlo slnečného žiarenia a teploty IRM-1 - vzdialená jednotka

Kompaktný, no nevyhnutný nástroj pre testovanie fotovoltaických systémov.

• Meria intenzitu slnečného žiarenia, teplotu panelov a okolité prostredie.
• Poskytuje údaje potrebné na prevod výsledkov do STC podmienok.
• Vstavaný záznamník s pamäťou až 5000 záznamov – vhodný na návrh FV elektrární aj na diagnostiku problémov so zatienením panelov.

Digitálny kliešťový prístroj CMP-1015-PV - pre FV inštalácie

Spoľahlivé zariadenie na meranie jednosmerného prúdu a napätia vo fotovoltaických inštaláciách.

• Viacero meracích funkcií pre univerzálne využitie.
• Obsahuje záznamník s grafmi pre detailnejšie analýzy.
• Vysokosvietivý displej zabezpečuje čitateľnosť aj na priamom slnku.

Funkcie a vlastnosti PVM-1530

• Vhodný pre merania kategórie 1 podľa normy EN 62446-1.
• Umožňuje meranie I-U krivky pre kategóriu 2 podľa EN 62446-1 a EN 61829.
• Možnosť merania fotovoltaických panelov, vrátane bifaciálnych a vysokoúčinných modulov.
• Funkcia definovania meracích postupov.
• Automatický prevod nameraných parametrov na STC podmienky podľa EN IEC 60891 v spolupráci s meradlom slnečného žiarenia a teploty IRM-1.
• reSYNC funkcia – po obnovení spojenia s IRM-1 automaticky doplní výsledky o environmentálne parametre a prevedie ich na STC podmienky.
• Prídavné rádiové rozhranie pre spoľahlivú spoluprácu s IRM-1 aj na väčšie vzdialenosti.
• Zabudované Bluetooth a Wi-Fi pre komunikáciu s externými zariadeniami.
• Veľká pamäť pre ukladanie meraní.
• Dotykový displej s vysokým jasom – výborná čitateľnosť aj na priamom slnku.

Merané parametre PVM-1530

• Meranie I-U a P-U charakteristík s prevodom na STC podmienky.
• Napätie naprázdno FV panelu alebo stringu až do 1500 V DC.
• RMS napätie AC siete do 1000 V s meraním frekvencie.
• Skratový prúd FV panelu alebo stringu – až do 40 A DC.
• Izolačný odpor FV panelov – testovacie napätie 250, 500, 1000, 1500 V DC, súčasné meranie hodnôt RISO+ a RISO-.
• Izolačný odpor AC obvodov – testovacie napätie 250, 500, 1000 V DC.
• Odpor ochranných vodičov a pospájania – merací prúd ± 200 mA.
• Meranie prevádzkového prúdu FV panelov a AC prúdu (v spolupráci s meradlom CMP-1015-PV).
• Meranie AC/DC výkonu.
• Test bypass diód, automatická detekcia polarity.
• Test blokovacích diód pri napätí 1000 a 1500 V DC.

Merania kategórie 1 a I-U charakteristiky PVM-1530

PVM-1530 je priekopnícky prístroj pre fotovoltaické inštalácie do 1500 V, ktorý ponúka mimoriadne širokú škálu meracích funkcií.

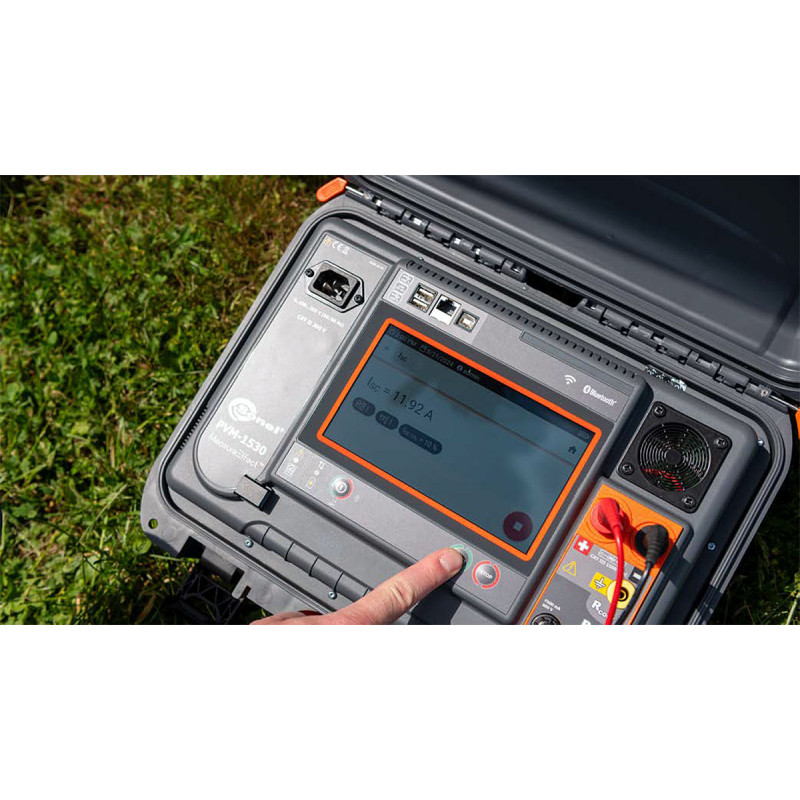

• Ovládanie prebieha cez prehľadný dotykový displej – veľký, farebný a so silným podsvietením, takže práca na priamom slnku nie je problém.
• Rozsiahla štruktúrovaná pamäť výrazne skracuje čas potrebný na spracovanie a vypracovanie dokumentácie po meraniach.

PVM-1530 | Odolnosť a spoľahlivosť

Tento prístroj je navrhnutý tak, aby zvládol aj náročné podmienky prostredia.

• Robustné a tesné puzdro poskytuje spoľahlivú ochranu počas meraní.
• Ideálny pre prácu v teréne aj v nepriaznivých podmienkach.

PVM-1530 | Komunikácia a softvér

• Namerané dáta je možné prenášať do počítača cez kábel alebo bezdrôtovo (Bluetooth, Wi-Fi).
• Spracovanie údajov, ich uloženie do bežných formátov a tlač reportov zabezpečuje program Sonel Reader.
• Pre vytvorenie profesionálnych protokolov o ochrane pred úrazom elektrickým prúdom je možné použiť rozšírený softvér Sonel Reports Plus (voliteľné).

PVM-1530 | Funkcia reSYNC

Ak sa počas merania stane, že PVM-1530 stratí spojenie s jednotkou IRM-1 (napr. kvôli väčšej vzdialenosti), meranie môže pokračovať.

• Po opätovnom pripojení sa výsledky automaticky doplnia o environmentálne parametre, ktoré IRM-1 medzitým zaznamenal vo svojej pamäti.
• Dáta sa následne automaticky prevedú do STC podmienok, čím je zabezpečená úplná presnosť výsledkov.

Technické parametre merania PVM-1530

Parameter	Merací rozsah	Zobrazovací rozsah	Rozlíšenie	Presnosť
Napätie
AC napätie	0,0 V … 1000,0 V	0,0 V … 1000,0 V	0,1 V	±(2 % m.v. + 6 číslic)
DC napätie	0,0 V … 1500,0 V	0,0 V … 1500,0 V	0,1 V	±(0,5 % m.v. + 2 číslice)
Frekvencia	10,0 Hz … 100,0 Hz	0 Hz … 100,0 Hz	0,1 Hz	±(0,5 % m.v. + 2 číslice)
Skratový prúd ISC
pri 1500 V DC	0,00 … 30,00 A	0,00 … 30,00 A	0,01 A	±(1 % m.v. + 2 číslice)
pri 1000 V DC	0,00 … 40,00 A	0,00 … 40,00 A	0,01 A	±(1 % m.v. + 2 číslice)
Izolačný odpor – AC strana
Meracie napätie 250 V	250 kΩ … 200 MΩ (EN IEC 61557-2)	0,0 kΩ … 200,0 MΩ	od 0,1 kΩ	±(3 % m.v. + 8 číslic)
Meracie napätie 500 V	500 kΩ … 500 MΩ (EN IEC 61557-2)	0,0 kΩ … 500,0 GΩ	od 0,1 kΩ	±(3 % m.v. + 8 číslic)
Meracie napätie 1000 V	1000 kΩ … 1,000 GΩ (EN IEC 61557-2)	0,0 kΩ … 1,000 GΩ	od 0,1 kΩ	±(3 % m.v. + 8 číslic)
Izolačný odpor – DC strana	250 V / 500 V / 1000 V / 1500 V: 250 kΩ … 500 GΩ (EN IEC 61557-2)	0,0 kΩ … 500,0 GΩ	od 0,1 kΩ	±(8 % m.v. + 8 číslic)
Odpor ochranných vodičov a pospájania	0,10 Ω … 1999 Ω (EN IEC 61557-4), merací prúd ±200 mA	0,00 Ω … 1999 Ω	od 0,01 Ω	±(2 % m.v. + 3 číslice)
Prevádzkový prúd	podľa CMP-1015-PV	podľa CMP-1015-PV	podľa CMP-1015-PV	podľa CMP-1015-PV
Meranie výkonu	0,0 kW … 999,0 kW	0,0 kW … 999,0 kW	0,1 kW	±(6 % m.v. +

Funkcie a vlastnosti IRM-1

• Meranie slnečného žiarenia a teploty.
• LoRa rozhranie pre komunikáciu s hlavným meradlom – s väčším dosahom ako Bluetooth!
• Automatická synchronizácia dát s hlavným meradlom pomocou funkcie reSYNC.
• Zabudovaný kompas a senzor náklonu.
• Záznamník údajov – vhodný na meranie slnečného žiarenia pred výstavbou FV systémov aj na meranie zatienenia už existujúcich inštalácií.
• Veľká pamäť meraní: 999 pamäťových buniek + 5000 záznamov z rekordéra (jednorazové nahrávanie) s možnosťou prepísania (kontinuálne nahrávanie).

Merané parametre IRM-1

• Intenzita slnečného žiarenia (irradiance) v jednotkách W/m² alebo BTU/ft²·h.
• Teplota FV panelu (°C alebo °F).
• Okolitá teplota (°C alebo °F).
• Uhol sklonu panelov.
• Orientácia panelov pomocou zabudovaného kompasu.

Odolnosť a spoľahlivosť IRM-1

Prístroj je určený na prácu v náročných podmienkach prostredia.

• Ochranu proti prachu a vode zabezpečuje krytie IP65.
• Spoľahlivý pomocník pre merania na fotovoltaických systémoch v exteriéri.

Komunikácia a softvér IRM-1

• Prenos dát do počítača cez USB port.
• Zabudované bezdrôtové rozhranie LoRa (Long Range) – umožňuje automatickú výmenu dát s hlavným meradlom aj na veľké vzdialenosti.

Fotovoltaika pod kontrolou CMP-1015-PV

Presné digitálne kliešťové meradlo určené na meranie jednosmerného prúdu a napätia vo fotovoltaických inštaláciách s napätím až do 1500 V.

• Poskytuje presné merania aj za frekvenčnými meničmi vďaka funkcii VFD.

Technické parametre merania IRM-1

Parameter	Merací rozsah	Zobrazovací rozsah	Rozlíšenie	Presnosť
Ožiarenie (irradiance)
Meranie v W/m²	0 … 1400 W/m²	0 … 1400 W/m²	1 W/m²	±(5 % m.v. + 2 číslice)
Meranie v BTU/ft²·h	0 … 444 BTU/ft²·h	0 … 444 BTU/ft²·h	1 BTU/ft²·h	±(5 % m.v. + 2 číslice)
Teplota FV panelu a okolia
Meranie v °C	-20,0 °C … +100,0 °C	-20,0 °C … +100,0 °C	0,1 °C	±(1 % m.v. + 5 číslic)
Meranie v °F	-4,0 °F … +212,0 °F	-4,0 °F … +212,0 °F	0,1 °F	±(1 % m.v. + 5 číslic)
Uhol sklonu	-90° … +90°	-90° … +90°	1°	±2°
Orientácia – kompas	0° … 360°	0° … 360°	1°	±5°

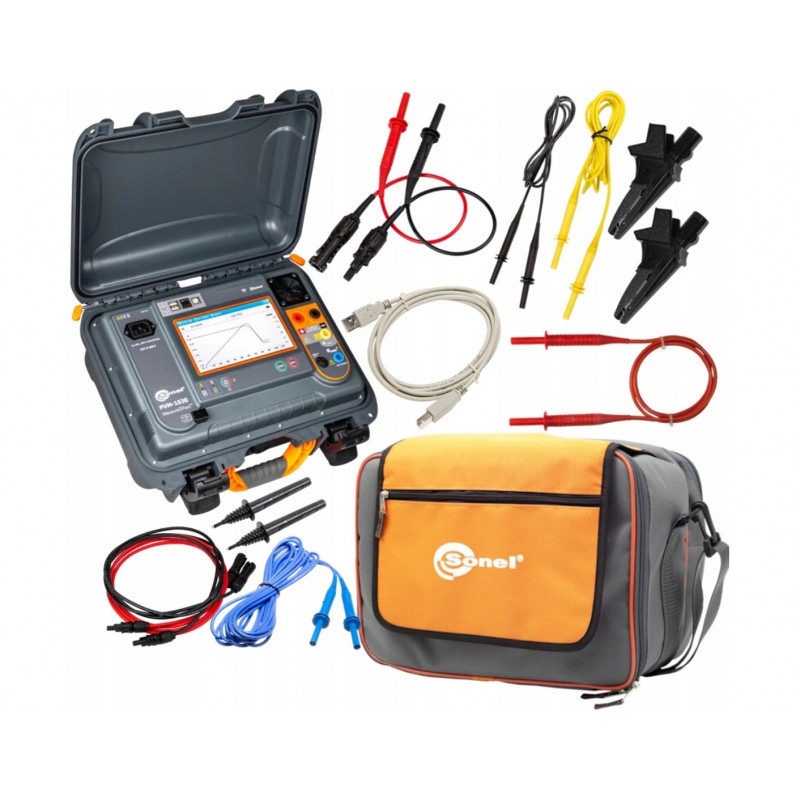

Štandardné príslušenstvo dodávané s prístrojom Sonel PVM-1530 Pro:

• PVM-1530 - Merač fotovoltických inštalácií
• IRM-1 - Merač intenzity slnečného žiarenia a teploty
• CMP-1015-PV - Kliešťový prístroj pre FV inštalácie
• LORA-S1 - USB adaptér na prenos dát
• MC4-banánkový adaptér 1.5 kV (sada)
• Kábel 2 m s MC4 konektormi (sada 2 ks)
• Testovací kábel 3 m modrý 5 kV (banánky)
• Testovací kábel 3 m žltý CAT III 1500 V (banánky)
• Testovací kábel 1,8 m čierny 5 kV (banánky, tienený)
• Testovací kábel 1,8 m červený 5 kV (banánky, tienený)
• Krokosvorka 1 kV 20 A čierna (2 ks)
• Sonda s hrotom 5 kV (banánky) čierna (2 ks)
• Montážna sada pre IRM-1 na FV panel + teplotné sondy
• 5 V napájací zdroj s USB 2.0 výstupom a micro-USB káblom
• L-4 puzdro
• USB kábel
• Napájací kábel s IEC C13 konektorom
• Kľúč pre MC4 konektory
• Poistka 0,5 A, 1000 V AC/DC, 6,3 × 32 mm (1 ks)
• Kalibračný certifikát .. PVM-1530
• Kalibračný certifikát .. IRM-1
• Kalibračný certifikát .. CMP-1015-PV
