MI 3114 PS - tester fotovoltických inštalácií

MI 3114 PV - Tester fotovoltaiky a elektroinštalácie, Pro Set

Analyzátor Metrel MI 3114 PV ponúka testovanie v súlade s normou IEC 62446 a podporuje všetky testy a merania kategórie 1

MI 3114 PV Tester je výkonný prístroj na testovanie fotovoltických systémov s maximálnym napätím systému do až 1500 V a maximálnym skratovým prúdom 40 A.
Podporuje testovanie v súlade s normou IEC 62446-1 a pokrýva všetky testy kategórie 1. To zahŕňa merania ako izolačný odpor, skratový prúd Isc, napätie bez záťaže Uoc, prepočet nameraných výsledkov na hodnoty STC a porovnanie s menovitými hodnotami uvedenými výrobcom fotovoltického panelu. Intenzita žiarenia a teplota sa merajú v reálnom čase pomocou bezdrôtovej diaľkovej jednotky.

Okrem toho, všetky testy kategórie 1 možno vykonať v jedinom automatickom teste na jedno stlačenie tlačidla Štart.

MERANIA

• 1500V izolačný odpor reťazca (stringu)
  • Spojitosť PE vodičov
  • Test zapojenia
  • Meranie skratového prúdu Isc a napätia
     bez záťaže Uoc
  • Bezdrôtové meranie intenzity slnečného
     žiarenia a teploty panelov

HLAVNÉ VLASTNOSTI

• Automatický test pre testy kategórie 1
• Výpočet hodnôt STC a porovnanie s nominálnymi údajmi
• Oprava predtým nesprávne zadaných hodnôt parametrov na už vykonaných merania alebo skupiny meraní
• Organizátor pamäte, operácie na jednotlivých meraniach alebo skupine meraní, vyhľadávanie, databáza FV modulov
• Bezdrôtová (Wi-Fi) vzdialená jednotka na meranie žiarenia a teploty článkov
• AUTOSEQUENCE
• PC SW Metrel ES Manager na prípravu štruktúry merania a meraní vopred, nahranie / stiahnutie štruktúry, prezeranie výsledkov, vygenerovanie správy z merania.

POUŽITIE

• Testovanie veľkých 1500V FV elektrární
• Prvotná kontrola inštalácií
• Periodické testovanie
• Testy v rámci údržby
• Vyhľadávanie porúch
• Tvorba reportu z merania

NORMY

Funkčnosť
• EN 62446-1
• EN 62446-2

Elektromagnetická kompatibilita
• EN 61326-1

Bezpečnosť
• EN 61010-1
• EN 61010-2-30
• EN 61010-031

V ponuke sú dve sady (MI 3114 ST a MI 3114 PS), ktoré sa líšia obsahom dodávky:

MI 3114 ST (Standard Set)



• Prístroj MI 3114
• A 1790 RED, merací kábel 3m červený 2,5mm²
• A 1790 BLU, merací kábel 3m modrý 2,5mm2
• A 1792, merací kábel 3m zelený 0,75mm2
• S 2146, sada adaptérov MC4 / banánik
• A 1509, merací kábel 50m čierny 0,75mm2
• A 1012, merací kábel 4m zelený 0,75mm2
• A 1309, krokosvorka zelená
• A 1014, merací hrot čierny
• A 1015, merací hrot modrý
• A 1016, merací hrot červený
• A 1727, USB kábel typ A/B
• A 1728, sieťový napájací kábel 2m
• A 1551, taška veľkosť L
• PC SW Metrel ES Manager (voľne stiahnuteľný zo stránok výrobcu)
• P 1000-EU, licencia Basic
• Kalibračný certifikát pre MI 3114

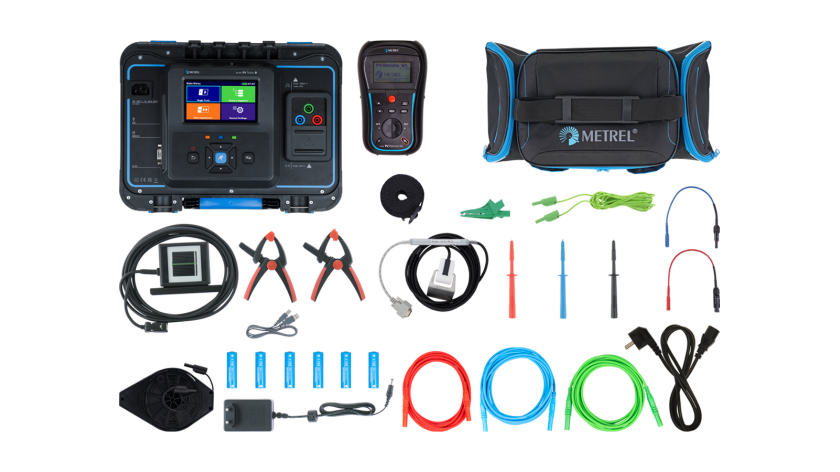

MI 3114 PS (Pro set)



• Sada MI 3114 ST
+
• A 1785, bezdrôtová vzdialená jednotka
• A 1833, snímač teploty
• A 1834, snímač žiarenia
• 2x A1835, upínacie kliešte
• A 1791 popruh na zavesenie
• S 2080, 6 ks NiMH batérií AA 1,2V 2100mAh
• A 1548, napájací adaptér 12V/0,5A
• Kalibračný certifikát pre A 1785
