MI 2892 EU - analyzátor kvality siete

MI 2892 EU – Analyzátor kvality elektrickej siete

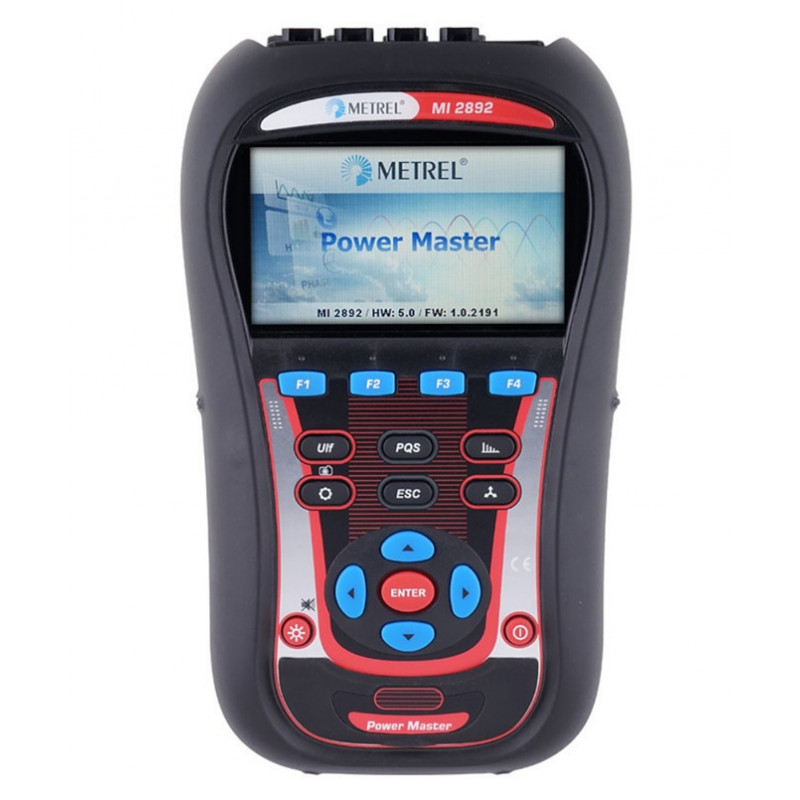

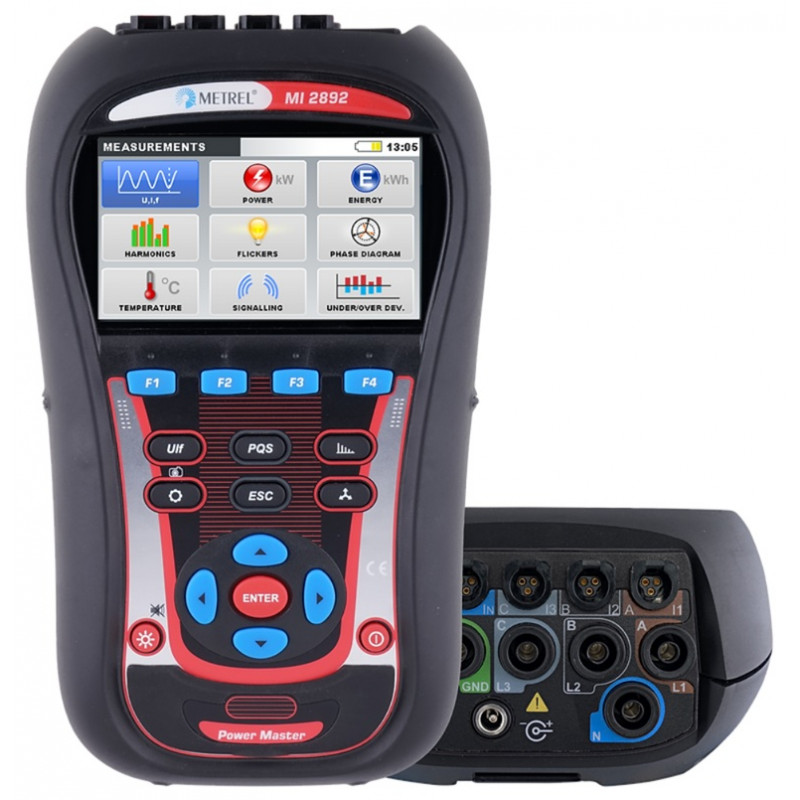

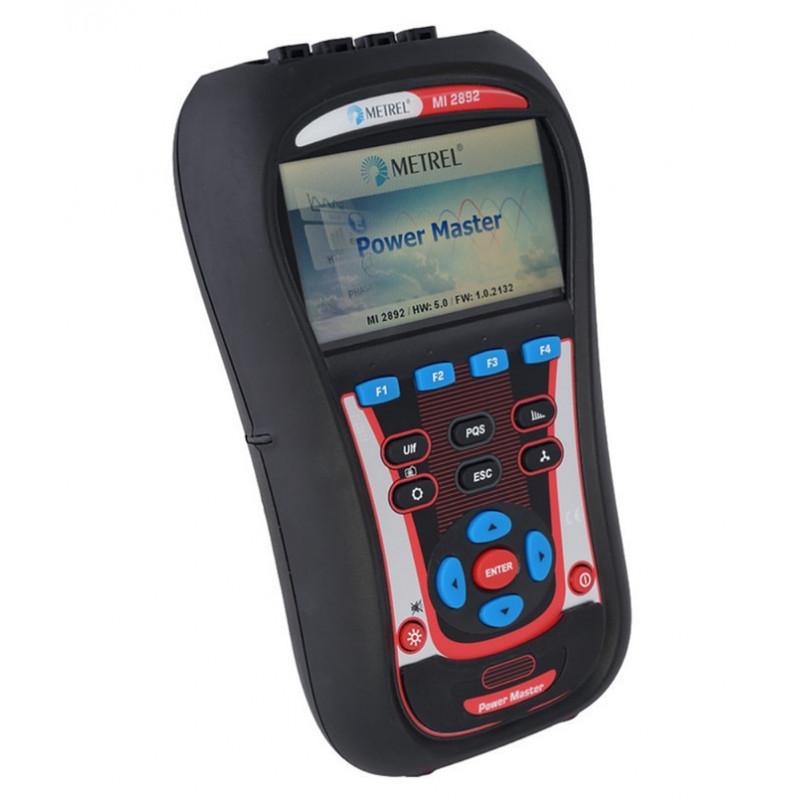

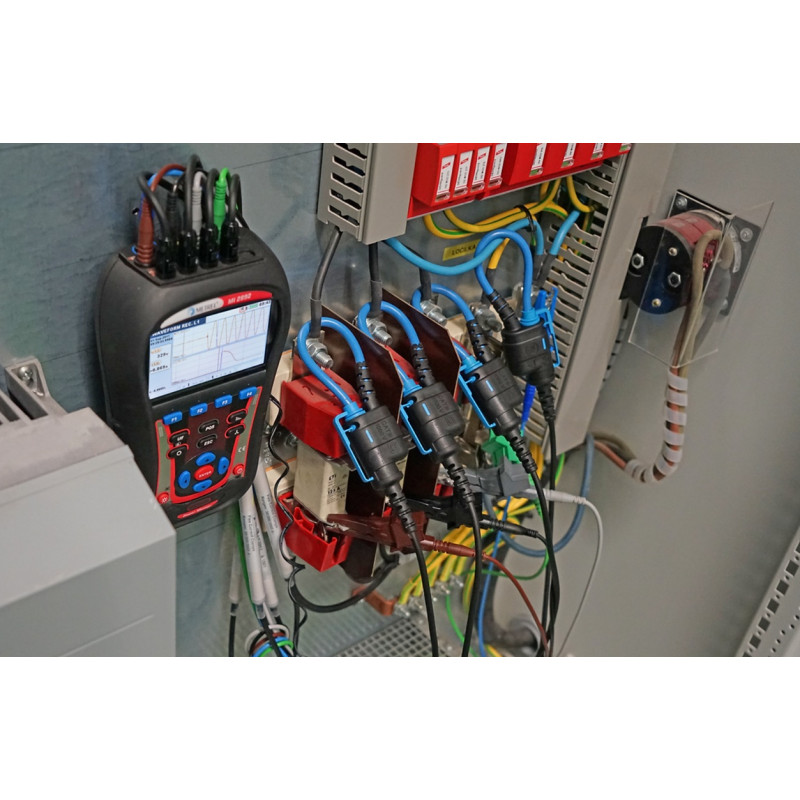

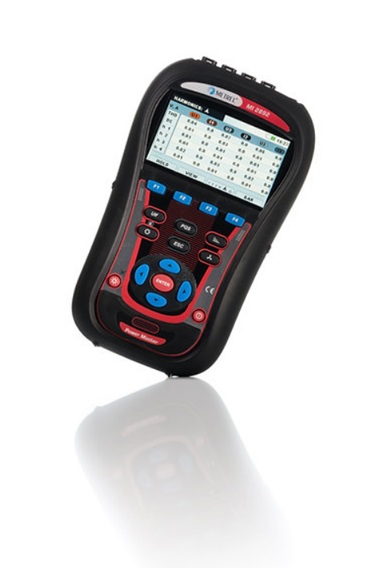

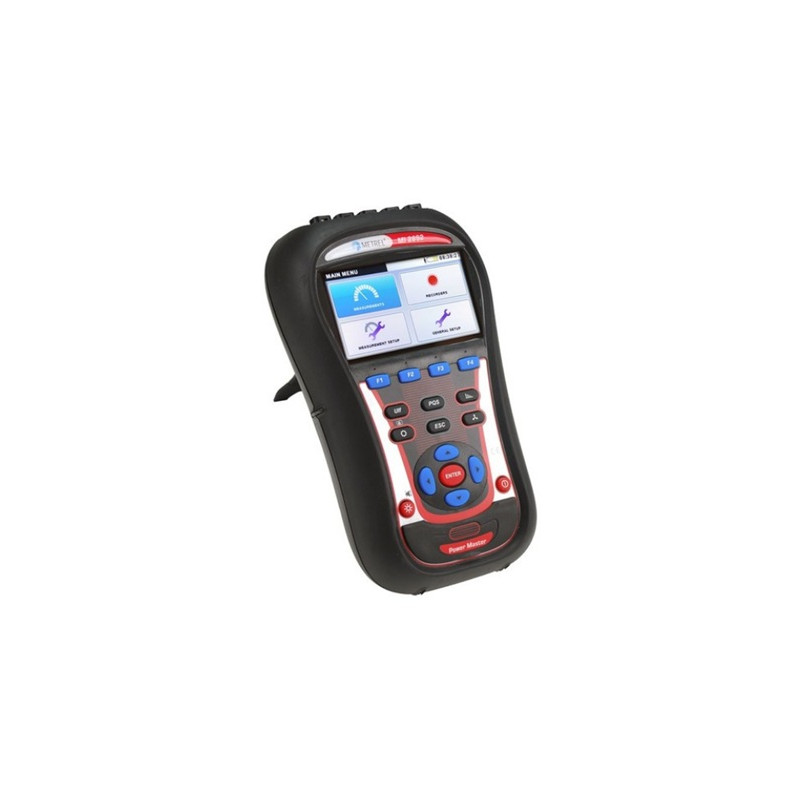

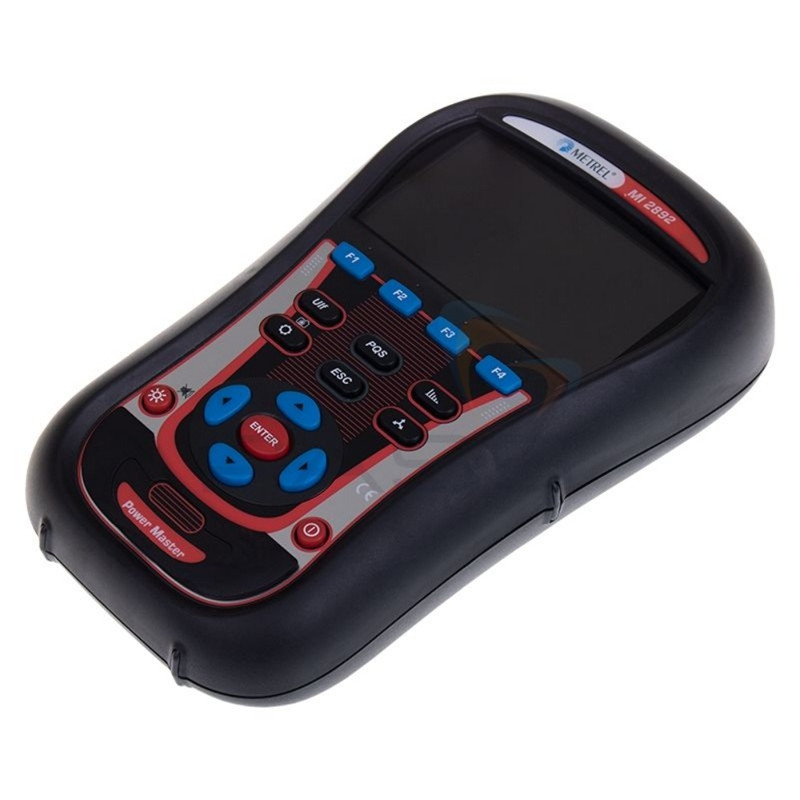

MI 2892 Power Master je prenosný trojfázový analyzátor kvality energie s veľkým, ľahko čitateľným farebným grafickým displejom. Umožňuje jednoducho odhaliť harmonické, fázory a anomálie priebehov voľného prúdu v inštalácii len pripojením prístroja.

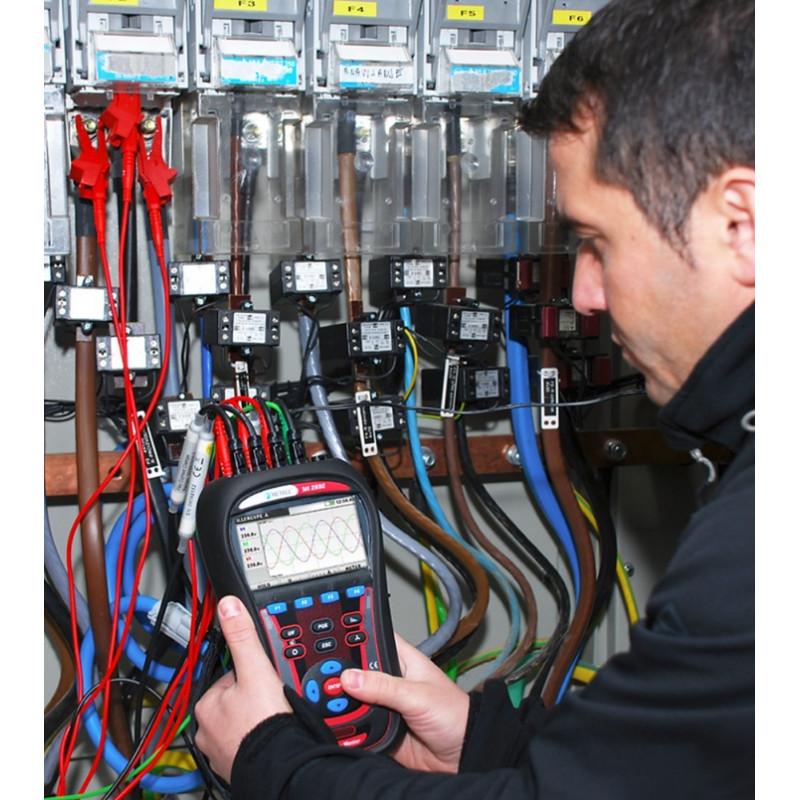

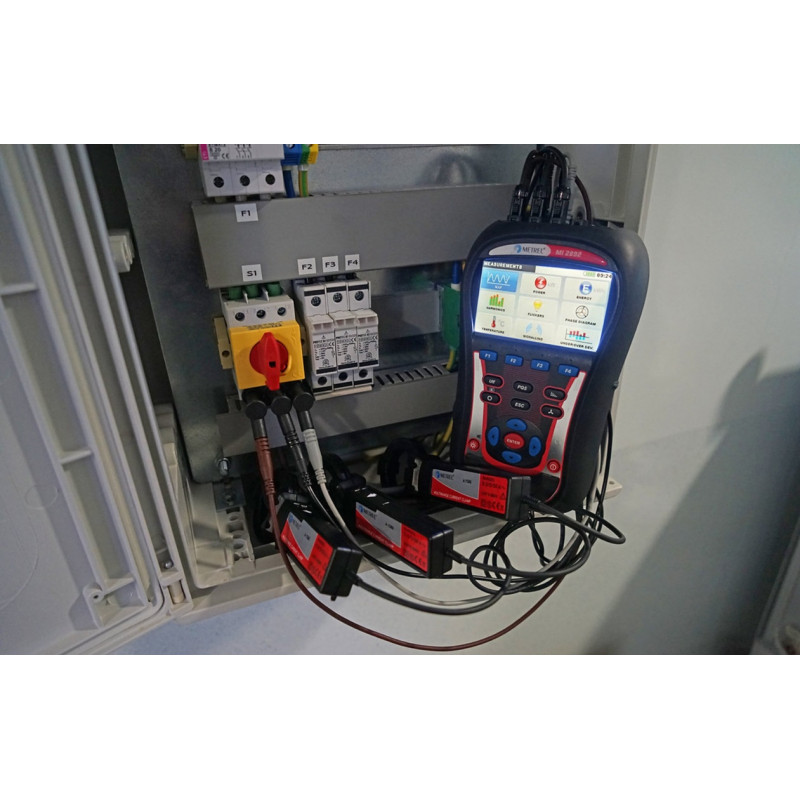

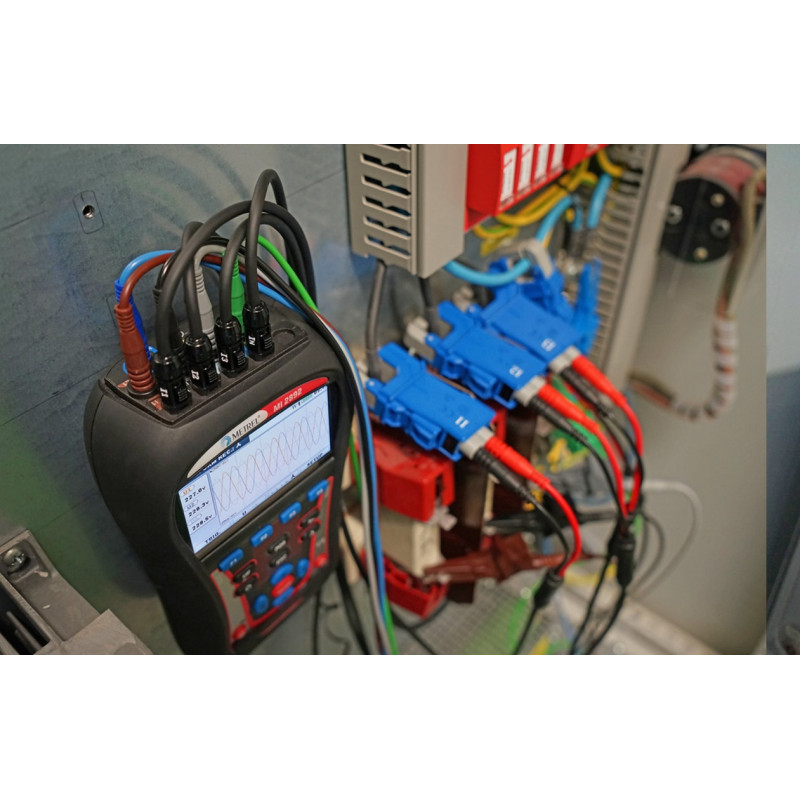

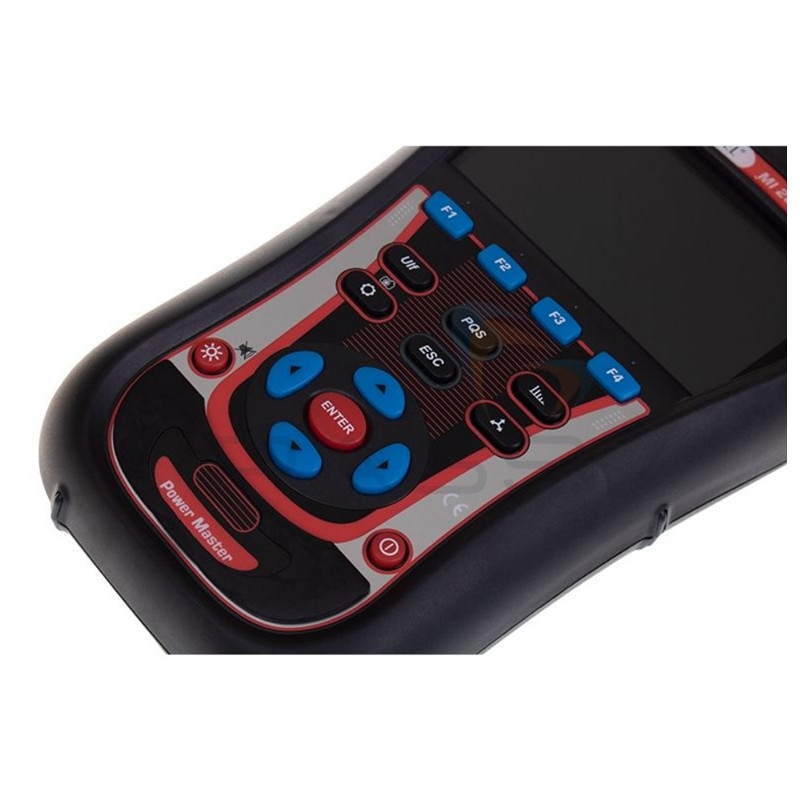

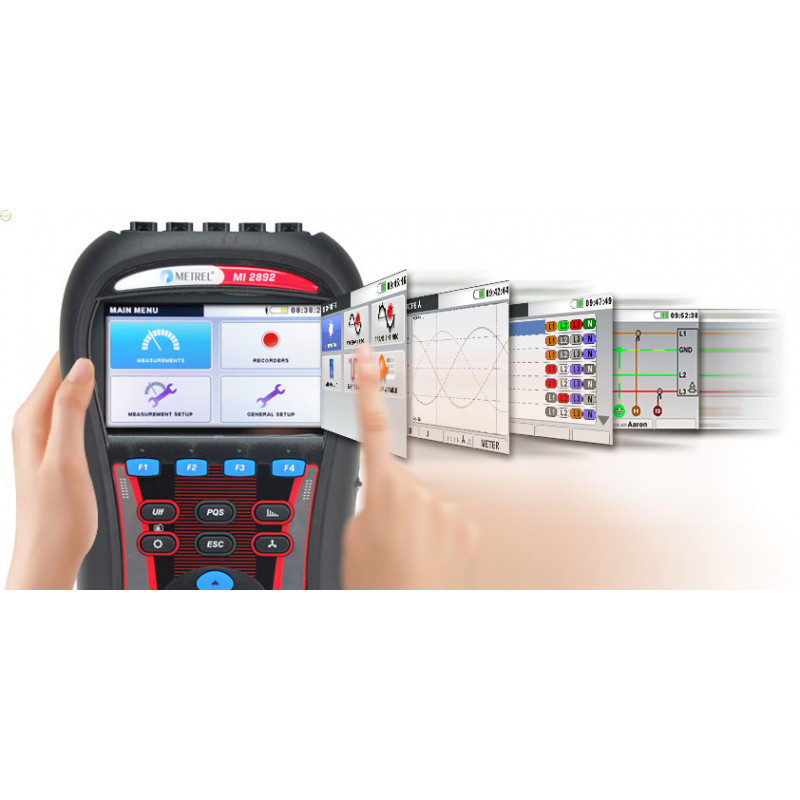

Prístroj je ideálny na dlhodobé zaznamenávanie aj riešenie problémov s kvalitou energie v trojfázových aj jednofázových rozvodných systémoch. Praktické tlačidlá Quick Set zvyšujú používateľskú prívetivosť a umožňujú rýchly prehľad dát pri riešení porúch.
Pokročilý softvérový balík pre PC PowerView3 umožňuje podrobnú analýzu zaznamenaných dát, priamy odpis z microSD karty, analýzu dlhodobých záznamov a automatické vytvorenie profesionálnej skúšobnej správy.

MERACIE FUNKCIE – MI 2892 EU

• Napätie: TRMS, špičkové hodnoty, crest factor (4 kanály)
• Prúd: TRMS, špičkové hodnoty, crest factor (4 kanály)
• Výkon: aktívny, jalový, zdánlivý
• Meranie výkonu: plne v súlade s IEEE 1459 (aktívny, neaktívny, fundamentálny, harmonický, nevyvážené záťaže) a klasickou metódou (vektor alebo aritmetická)
• VFD: riadenie frekvencie meniča (5 Hz – 120 Hz), 400 Hz
• Nevyváženosť a flicker: meranie
• Harmonická a interharmonická analýza: až do 50. harmonickej, meranie THD a TDD
• Energia: aktívna, jalová, generovaná, spotrebovaná
• Zachytávanie a zaznamenávanie udalostí napájania: výpadky, prerušenia, prepätia, poklesy napätia
• Monitorovanie a zaznamenávanie prúdov nábehu
• Zobrazenie priebehu/výbojov: snapshot a záznam
• Zaznamenávanie prechodných javov (transients)
• Analýza kvality energie: podľa EN 50160, IEEE 519
• Zaznamenávanie až 7 nastaviteľných alarmov
• Meranie teploty
• Faktor výkonu: cos φ a tg φ

POUŽITIE – MI 2892 EU

• Optimalizácia spotreby energie
• Hodnotenie kvality energie a riešenie problémov v nízko- a strednoprúdových elektrických systémoch
• Kontrola výkonu zariadení na korekciu výkonu
• Dlhodobá analýza
• Prediktívna údržba
• Overenie kapacity elektrického systému pred pridaním záťaží

ŠTANDARDY

• EN 61010-1

• IEC/EN 61000-4-30, Class A
• IEC/EN 61557-12
• IEC/EN 61000-4-7, Class I
• IEC/EN 61000-4-15
• EN 50160
• IEEE 1459
• IEEE 519

• EN 61326

TECHNICKÉ ŠPECIFIKÁCIE – MI 2892 EU

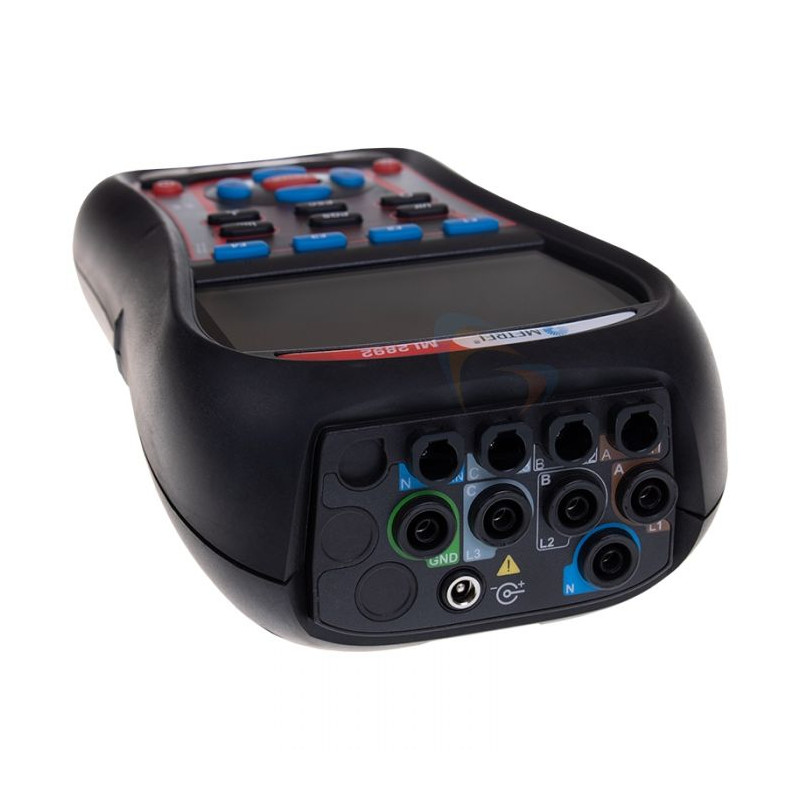

• Počet vstupov: 5
• Menovité napätie (L–N): 50 … 1000 Vrms / (L–L): 50 … 1730 Vrms
• Rozsah merania: 10 % … 150 % menovitého napätia
• Presnosť: IEC 61000-4-30 Class A, ±0,1 % menovitého napätia
• Vzorkovacia frekvencia: 7 kSamples/sec @ 50/60 Hz (synchronizácia s frekvenciou siete), 1,7 kSamples/sec @ VFD (5 – 120 Hz), 12,2 kSamples/sec @ 400 Hz
• Frekvencia siete: 42,5 … 69,0 Hz ±10 mHz; VFD 5 … 120 Hz ± 10 mHz; 400 Hz: 335 … 465 Hz ±100 mHz

• Počet vstupov: 4
• Rozsah merania: AC+DC
  • Range 1: 10,0 mVRMS … 300 mVRMS ±0,25 % URMS
  • Range 2: 50,0 mVRMS … 3,000 VRMS ±0,25 % URMS
• Presnosť prúdových klieští:
  • A 1588 / A 1281: 50 mARMS … 100 ARMS ±0,5 %
  • A 1069: 50 mARMS … 1200 ARMS ±0,5 %
  • A 1501 / A 1502 / A 1227 / A 1445: 500 mARMS … 200 ARMS ±1 %
  • A 1503 / A 1446: 3 ARMS … 6000 ARMS ±1,5 %; 6 ARMS … 12 000 ARMS ±1,5 %

• Výkon (P, Q, S, cos φ, PF…): podľa napätia a vybraných klieští, IEC 61557-12 Class 1
• Energia: aktívna (IEC 62053-21 Class 1), jalová (IEC 62053-23 Class 2)
• Harmonické: DC … 50. harmonická @50/60 Hz, DC … 13. harmonická @400 Hz, rôzne rozsahy pri VFD
• Interharmonické: 1 … 50. @50/60 Hz, rôzne rozsahy pri VFD
• Flicker: 0,2 … 10, IEC 61000-4-15 Class F3
• Signály siete: 0 … 15 % menovitého napätia, IEC 61000-4-30 Class A
• Nevyváženosť: napätie 0 … 5 %, prúd 0 … 20 %
• Teplota: -10 … 85 °C ±0,5 °C
• Prepätie / pokles: 10 … 150 % menovitého napätia ±0,2 % / ±1 cyklus
• Prerušenie: 0 … 10 % menovitého napätia ±1 cyklus

• Pamäť: 8 GB microSD, podporuje až 32 GB
• Všeobecný záznamník: integrácia 1 s … 2 h, zaznamenané signály > 1000, hodnoty min./max./priemer, napäťové udalosti, vlastné alarmy, doba záznamu > 1 rok (závisí od veľkosti SD karty)
• Záznamník priebehu: až 20 s napätia a prúdu, spúšť manuálne, pri udalostiach napätia alebo vlastných alarmoch, pri úrovni napätia alebo prúdu (nábehový prúd)
• Transientný záznamník: vzorkovacia frekvencia > 49 kSamples/sec, do 50 cyklov priebehu napätia a prúdu, spúšť manuálne alebo podľa úrovne

• Displej: 4,3" farebný TFT (480 x 272)
• Komunikácia: USB, Ethernet, RS-232
• Synchronizácia času: GPS prijímač (A 1355)
• Napájanie: 110 … 240 V AC alebo 6 × NiMh AA nabíjateľné batérie
• Kategória prepätia: CAT IV / 600 V alebo CAT III / 1000 V
• Hmotnosť: 0,96 kg
• Rozmery: 230 × 140 × 80 mm

Obsah balenia MI2892 EU (Euro set)

• Prístroj Power Master

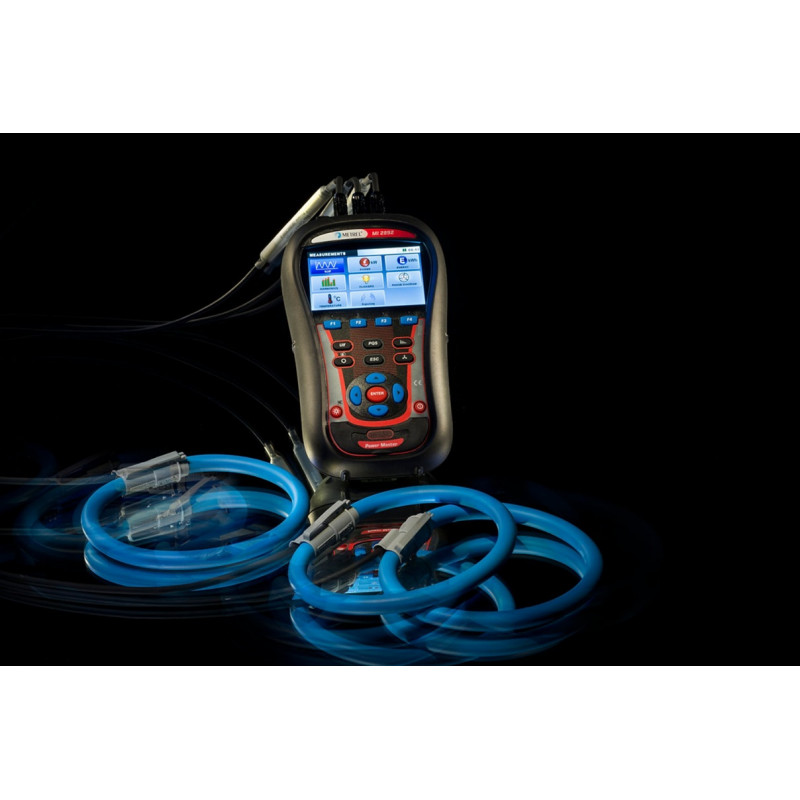

• Jednofázové flexibilné prúdové kliešte 3000 / 300 / 30 A (A 1227), 4 ks
• Testovacie sondy (hnedá, čierna, sivá, zelená, modrá), 5 ks
• Krokodílové svorky (hnedá, čierna, sivá, zelená, modrá), 5 ks
• Vodiče pre meranie napätia (hnedá, čierna, sivá, zelená, modrá), 5 ks
• Štítky pre farebné označenie
• Teplotná sonda
• microSD pamäťová karta 8 GB
• Čítačka microSD kariet
• PC softvér PowerView3
• USB a Ethernet patch kábel
• Napájací adaptér
• NiMH nabíjateľné batérie 1,2 V, 6 ks
• Profesionálny ochranný vodotesný kufrík
• Návod na obsluhu
• Kalibračný certifikát
