MI 3281 5m - tester transformátorov

Metrel MI 3281 5m – Tester transformátorov (Winding Resistance Analyser)

MI 3281 Winding Resistance Analyser (WR Analyser) je prenosný testovací prístroj určený na diagnostiku odporu vinutí jednofázových a trojfázových transformátorov, vrátane testu manuálneho alebo automatického prepínača odbočiek a demagnetizácie testovaného transformátora. Testovací prúd je nastaviteľný v rozsahu od 10 mA do 20 A. Obsluha prístroja je jednoduchá a prehľadná, takže používateľ ho môže ovládať bez špeciálneho školenia. Pre pokročilých používateľov sú k dispozícii AUTO SEQUENCES a vizuálne testy.

MERACIE FUNKCIE

Dostupné funkcie a vlastnosti WR Analyser:
• Meranie odporu vinutí jednofázových a trojfázových transformátorov;
• Meranie odporu vinutí jednofázových a trojfázových transformátorov s manuálnym alebo automatickým prepínačom odbočiek (automatické meranie všetkých vinutí);
• Demagnetizácia jednofázových a trojfázových transformátorov.

HLAVNÉ VLASTNOSTI

• Nastaviteľný testovací prúd až do 20 A.
• Automatické testy odporu vinutí transformátorov s prepínačom odbočiek pod záťažou alebo bez záťaže.
• Automatické vybíjanie po dokončení merania.
• Integrované pomocné obrazovky pre rýchlu referenciu na mieste.
• Núdzový vypínač EMERGENCY STOP pre prípad akejkoľvek núdzovej situácie.
• 4,3'' farebný LCD displej s dotykovou obrazovkou umožňuje ľahké čítanie výsledkov a všetkých súvisiacich parametrov.
• Jednoduché a prehľadné ovládanie umožňuje používateľovi používať prístroj bez špeciálneho školenia.
• Testovacie výsledky je možné uložiť priamo do prístroja.
• PC softvér Metrel ES Manager umožňuje vytváranie testovacích štruktúr, nahrávanie a sťahovanie výsledkov, editáciu Auto Sequence® a generovanie správ.
• Generovanie a tlač správ (voliteľné).
• Bluetooth komunikácia s PC, Android tabletmi a smartfónmi cez integrovaný BT modul.
• Konverzia odporov vinutí na požadovanú referenčnú teplotu.
• Stupeň krytia: IP 65 (pri zatvorenom puzdre), IP 40 (pri otvorenom puzdre).

POUŽITIE
• Trojfázové a jednofázové výkonové transformátory.
• Napäťové transformátory.
• Prúdové transformátory.

NORMY
Funkčnosť:
• C57.12.70
• C57.12.90

Elektromagnetická kompatibilita:
• EN 61326-1

Bezpečnosť:
• EN 61010-1
• EN 61010-2-030
• EN 61010-031


TECHNICKÁ ŠPECIFIKÁCIA

FUNKCIA	MERACÍ ROZSAH	ROZLÍŠENIE	PRESNOSŤ
Odpor vinutia (RH, RX, R10, R20, R30, R12, R23, R31) 20 A, 15 A, 10 A	10,0 μΩ … 1999,9 μΩ	0,1 μΩ	±0,25 % z hodnoty ±0,1 % rozsah
2,000 mΩ … 19,999 mΩ	1 μΩ
20,00 mΩ … 199,99 mΩ	10 μΩ
200,0 mΩ … 1999,9 mΩ	100 μΩ
5 A, 1 A	0,100 mΩ … 19,999 mΩ	1 μΩ	±0,25 % z hodnoty ±0,1 % rozsah
20,00 mΩ … 199,99 mΩ	10 μΩ
200,0 mΩ … 1999,9 mΩ	100 μΩ
2,000 Ω … 19,999 Ω	1 mΩ
100 mA	1,00 mΩ … 199,99 mΩ	10 μΩ	±0,25 % z hodnoty ±0,1 % rozsah
200,0 mΩ … 1999,9 mΩ	100 μΩ
2,000 Ω … 19,999 Ω	1 mΩ
20,00 Ω … 199,99 Ω	10 mΩ
10 mA	10,0 mΩ … 1999,9 mΩ	100 μΩ	±0,25 % z hodnoty ±0,1 % rozsah
2,000 Ω … 19,999 Ω	1 mΩ
20,00 Ω … 199,99 Ω	10 mΩ
200,0 Ω … 999,9 Ω	100 mΩ
1,000 kΩ … 9,999 kΩ	1 Ω	±2 % z hodnoty ±2 % rozsah

VŠEOBECNÉ

• Presnosť testovacieho prúdu: ±15 %
• Napätie pri otvorenom termináli: <30 V DC
• Maximálny testovací prúd skrat: 20 A
• Automatické vybíjanie: Áno
• Napájanie zo siete: 100 V AC … 240 V AC, 45 Hz … 65 Hz, 650 VA
• Kategória prepätia: 300 V / CAT II
• Stupeň znečistenia: 2
• Stupeň ochrany: IP 65 (zatvorené), IP 40 (otvorené)
• Rozmery: 470 × 190 × 370 mm
• Hmotnosť: 9,3 kg (bez príslušenstva)
• Displej: 4,3'' (10,9 cm) TFT farebný, 480 × 272 pixlov
• Pamäť: > 1 GB

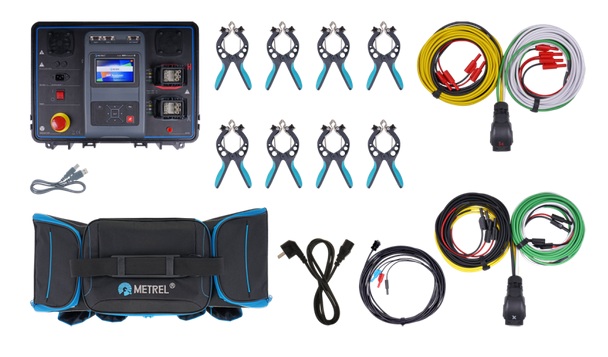

Rozsah dodávky

• Prístroj MI 3281
• A 1715 5M merací kábel na H-stranu
• A 1716 5M merací kábel na X-stranu
• A 1757 Veľký Kelvinov testovací klip s otvorením čeľustí 65 mm
• A 1813 Riadiaci kábel pre prepínač odbočiek – 10 m
• USB kábel
• Napájací kábel
• A 1552 Taška na príslušenstvo
• Základná licencia softvéru Metrel ES Manager*
• Návod na obsluhu
• Kalibračný certifikát








VOLITEĽNÉ PRÍSLUŠENSTVO

Foto	Obj. číslo	Popis príslušenstva
	A 1716 5M A 1716 10M A 1716 15M	Merací kábel X-strany, dĺžka 5 m Merací kábel X-strany, dĺžka 10 m Merací kábel X-strany, dĺžka 15 m
	A 1715 5M A 1715 10M A 1715 15M	Merací kábel H-strany, dĺžka 5 m Merací kábel H-strany, dĺžka 10 m Merací kábel H-strany, dĺžka 15 m
	S 2128 5M	Sada Kelvinových testovacích káblov, dĺžka 5 m
	S 2128 10M S 2128 15M	Sada Kelvinových testovacích káblov, dĺžka 10 m Sada Kelvinových testovacích káblov, dĺžka 15 m
	A 1593	Veľký Kelvinový krokosvorkový klip s otvorením čeľustí 35 mm

	A 1757	Veľký Kelvinov testovací klip s otvorením čeľustí 65 mm
	A 1714 20M	Dvojvodičový Kelvinov predlžovací kábel, 20 m
	A 1813	Riadiaci kábel pre prepínač odbočiek, 10 m
	A 1814	Upevňovacia šnúra 1 m s karabínou
	P 1101	Upgrade licencie z Basic na PRO pre Metrel ES Manager
