A 1740 - kalibračný modul 5kV

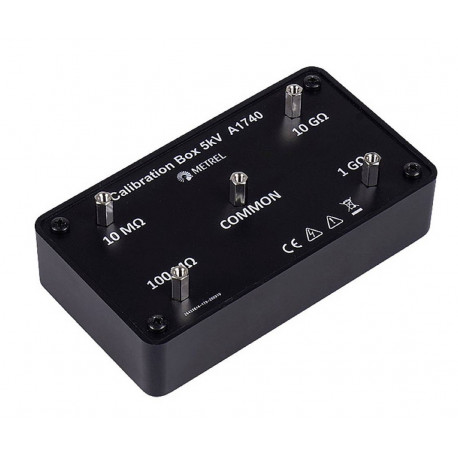

A 1740 Kalibračná skrinka 5 kV

A 1740 Kalibračný modul 5 kV je špeciálne príslušenstvo určené na príležitostnú verifikáciu a kalibráciu meracích prístrojov na izolačný odpor.

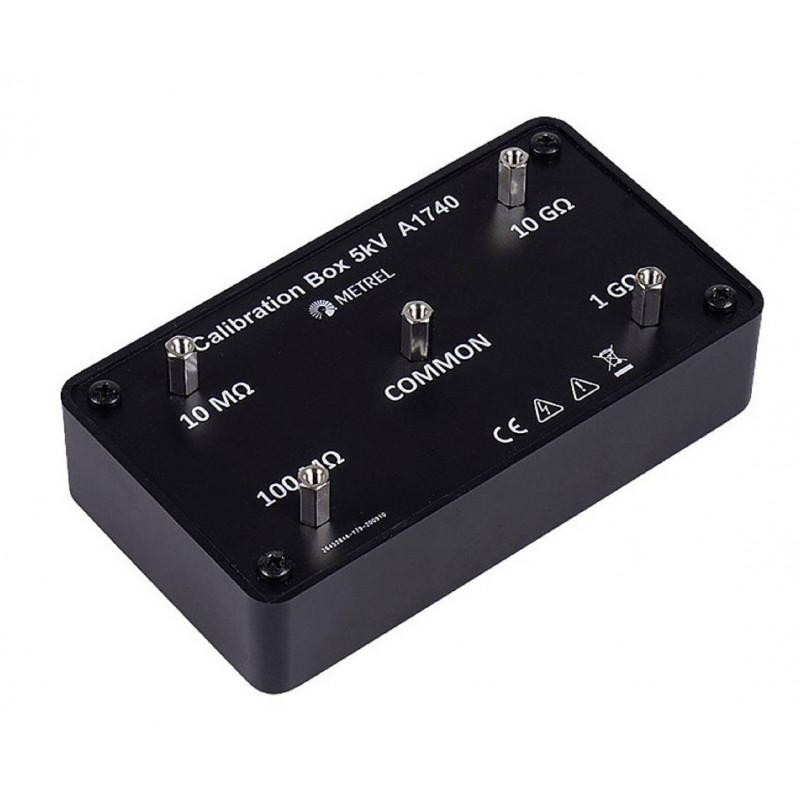

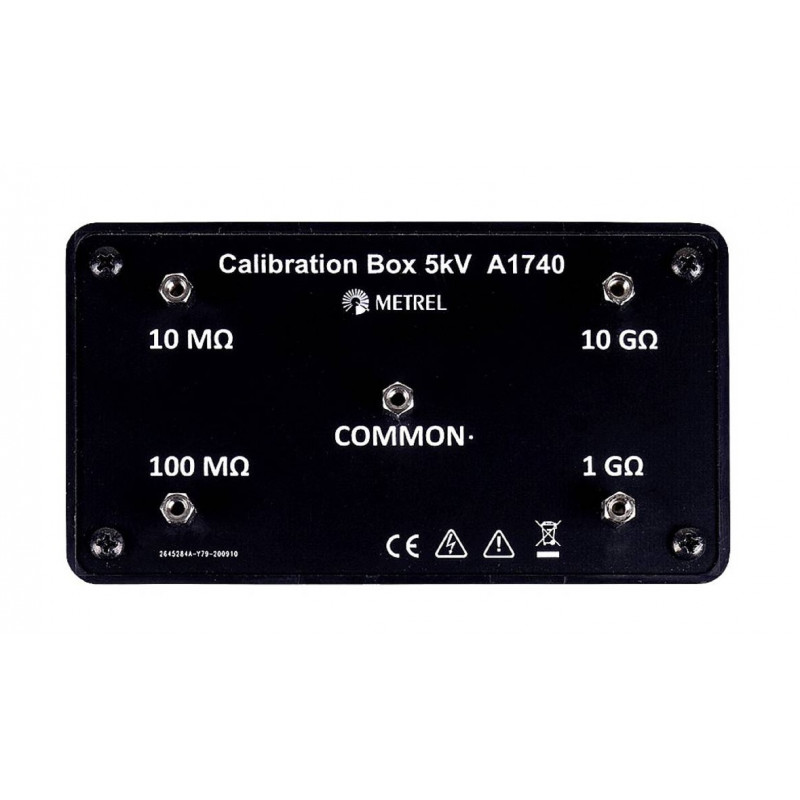

Obsahuje 4 vysokokvalitné odpory (10 MΩ / 100 MΩ / 1 GΩ / 10 GΩ) pripojené k 5 terminálom – jeden spoločný terminál a štyri pre každý samostatný odpor. Terminály sú od seba dostatočne vzdialené, čo umožňuje jednoduché a bezpečné pripojenie k testeru alebo meraču.

Okrem použitia na kalibráciu meracích prístrojov na izolačný odpor je skrinka vhodná aj na simuláciu odporu vodičov, káblov a izolátorov, pokiaľ pripojené napätie neprekročí 5 kV.

Podporované produkty Metrel

• MI 3210 TeraOhm XA 10 kV
• MI 3205 TeraOhm XA 5 kV
• MI 3202 GigaOhm 5 kV
• MI 3201 TeraOhm 5 kV Plus
• MI 2077 TeraOhm 5 kV
• MI 3121 SMARTEC – meranie izolačného odporu a spojitosti
• MI 3121H SMARTEC 2,5 kV – meranie izolačného odporu a spojitosti
• MI 3155 Eurotest XD
• MI 3152 Eurotest XC
• MI 3152H Eurotest XC 2,5 kV
• MI 3102 BT Eurotest XE
• MI 3100 SE Eurotest EASI
• MI 3125 BT Eurotest COMBO
• MI 3325 MultiServicer XD
• MI 3394 EU CE MultiTester XA

• Menovité hodnoty odporov: 10 MΩ / 100 MΩ / 1 GΩ / 10 GΩ
• Napätie: 2,5 kV / 5 kV / 5 kV / 5 kV
• Presnosť kalibrácie: 1 %
• Presnosť menovitej hodnoty: 2 %
• Teplotný koeficient: ±200 ppm/°C
• Napäťový koeficient: <20 ppm/V
• Referenčná teplota: 10 ... 30 °C
• Referenčný rozsah vlhkosti: 40 ... 60 % RH
• Stupeň znečistenia: 2
• Materiál púzdra: plast
• Hmotnosť: 120 g
• Rozmery (d x š x v): 113 x 39 x 62 mm

Bezpečnostné normy

• EN 61010-1
• EN 61010-031
