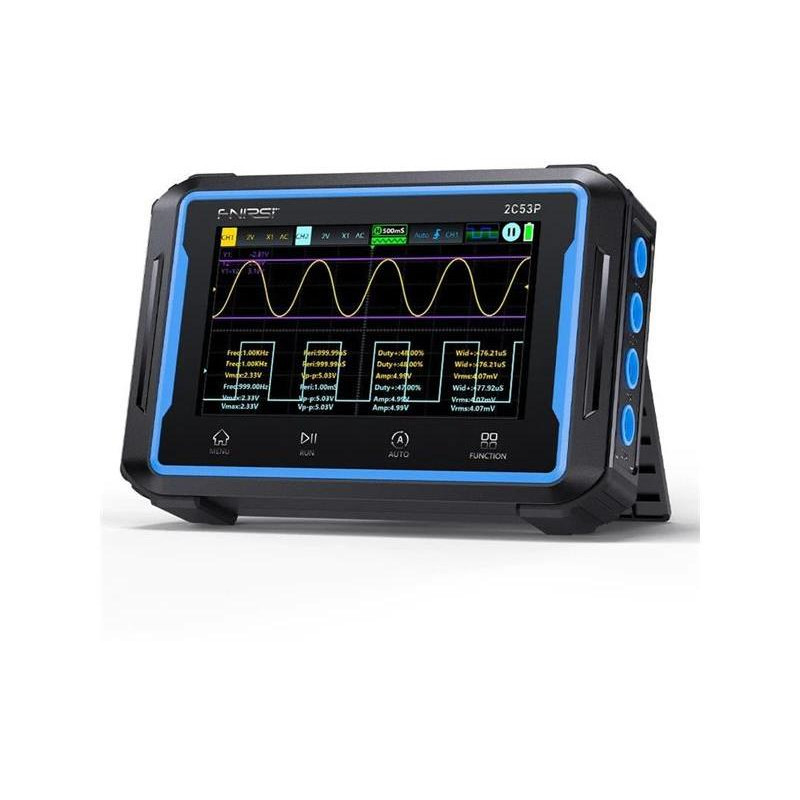

Osciloskop, funkčný generátor a multimeter FNIRSI 2C53P, 50MHz

Digitálny osciloskop 3 v 1 FNIRSI 2C53P je všestranný prístroj, ktorý kombinuje funkcie digitálneho osciloskopu, generátora signálov a multimetra. Môže súčasne merať rôzne elektrické parametre alebo zachytávať priebehy a zobrazovať elektrické parametre alebo priebehy elektrických signálov. Je vybavený 4,3" farebným dotykovým displejom s rozlíšením 480 × 272 pixelov, 4000 mAh batériou a 4 hodinami prevádzky.

Osciloskop:
Má analógovú šírku pásma 50 MHz a rýchlosť vzorkovania v reálnom čase 250MSa/s. Obsahuje sondu 1×/10×. Je určený na meranie periódy, frekvencie, špičkových hodnôt, maximálnych a minimálnych hodnôt, priemerných hodnôt, efektívnej hodnoty, amplitúdy, cyklického zaťaženia a šírky impulzu a podporuje analýzu spektra FFT, matematické operácie, meranie kurzora, režim XY a ďalšie funkcie. Dokáže uložiť až 5 skupín nameraných údajov, čo umožňuje hĺbkovú analýzu a vizualizáciu správy údajov.
Generátor signálov:
Vstavaný generátor signálov s funkciou DDS s maximálnou výstupnou frekvenciou10 MHz a nastaviteľnou amplitúdou a pracovným cyklom poskytuje vynikajúcu flexibilitu pri simulácii rôznych signálov. Tento generátor signálov s 12 druhmi nastaviteľných priebehov vrátane sínusových vĺn, štvorcových vĺn, pílových vĺn, polovičných vĺn, plných vĺn, kladných krokových vĺn, inverzných krokových vĺn, jednosmerných signálov, exponenciálneho nábehu/spádu atď.
Multimeter:
FNIRSI 2C53P je vybavený digitálnym multimetrom s automatickou voľbou rozsahu. Multimeter možno použiť na meranie striedavého/stáleho napätia a prúdu, odporu, kapacity a diód.


Parametre produktu:

- 3v1: osciloskop, generátor signálu a režim multimetra s meraním napätia do ±400 V.
- Jednoduché meranie. Dlhým stlačením tlačidla AUTO sa rýchlo kalibruje základná línia a zobrazí sa priebeh merania bez zložitého ladenia.
- Vďaka malým rozmerom a nízkej hmotnosti je osciloskop ľahko prenosný, ideálny na prácu v teréne alebo pre študentov.
- Všestrannosť: Vďaka integrovanému generátoru signálu, osciloskopu a multimetru možno zariadenie používať na širokú škálu testovacích a meracích úloh.
- Používateľské rozhranie je intuitívne a ľahko ovládateľné, čo umožňuje rýchle nastavenie a načítanie meraní.
- Podpora tabuliek: K dispozícii je praktická opierka s nastaviteľným uhlom až do 90°
- Gumené rohy


Technické špecifikácie:

- Displej: 4,3", rozlíšenie: 480×272
- menu: čínština, angličtina, ruština, španielčina, portugalčina, nemčina,
- NabíjanieUSB: USB-C, 5 V/2 A
- Batéria: lítiová, 4000 mAh
- Rozmery: 145 × 98 × 35 mm
- hmotnosť: 360 g

Osciloskop:
- Kanály: 1: Dvojkanálový
- Analógová šírka pásma: 50 MHz
- Vzorkovacia frekvencia v reálnom čase: 250MSa/s
- Pamäť: do 64 kB
- Vstupná impedancia: 1Mohm
- Rozsah časovej základne: 10ns/div - 10s/div
- Vertikálna citlivosť: 10mv/div - 10v/div
- vertikálne rozlíšenie: 8 bitov
- maximálne merané napätie: ±400 V
- sonda: 1×/10×
- limit šírky pásma: podporuje limit 20 MHz
- režim spúšťania: AUTO/Normálny/Samostatný
- Typ spúšťania: Predná hrana, klesajúca hrana
- Režim zobrazenia priebehu: XY/YT/Scroll
- Spôsob pripojenia: AC/DC
- Merané údaje: Perióda, frekvencia, špičková hodnota, maximálna hodnota, minimálna hodnota, priemerná hodnota, efektívna hodnota, amplitúda, pracovný cyklus, šírka impulzu
- matematické výpočty: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|,|2|, FFT
- Snímka obrazovky prispôsobenia krivky: Áno
- Export obrázkov kriviek z počítača: Áno

Generátor signálov:
- Kanály: Jeden kanál
- Frekvencia: 0-10MHz (Sínusová vlna: 10MHz, ostatné vlnové tvary 5MHz)
- Amplitúda: 0,1V-3,0V
- Pracovný cyklus štvorcovej vlny: 0-100%
- Typ signálu: sínusová vlna, štvorcová vlna, pílovitá vlna, polvlna, plná vlna, kladná skoková vlna, záporná skoková vlna, jednosmerný signál, exponenciálny nárast, exponenciálny pokles, multi-audio a synchronizačný impulz

Multimeter:
- Napätie DC: 1,9999 V/19,999 V/199,99 V/1000,0 V
- Striedavé napätie: 1,9999 V/19,999 V/195,99 V/77 V
- Jednosmerný prúd: 19,999 mA/199,99 mA/1,9999A/9,999A
- Striedavý prúd: 19,999 mA/199,99 mA/1,9999A/9,999A
- Odpor: 19,999M99?/1,9999 k?/199,99 ?
- kapacita: 999,9µF/99,99­µF/9,999µF/999,9nF/99,99­nF/9,999nF/9,999mF/99,99­mF
- Test kontinuity: áno
