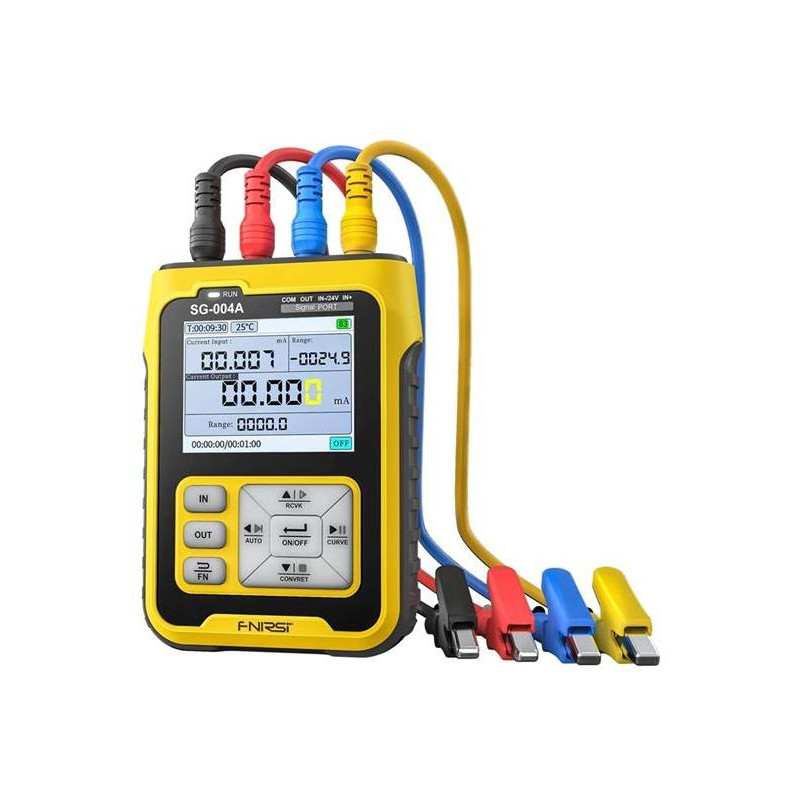

Generátor FNIRSI SG-004A

FNIRSI SG-004A multifunkčný generátor signálov, meranie termočlánov a odporu, 24 V, 0-24 mA, USB-C, predstavuje výkonný a univerzálny prístroj pre profesionálne aj hobby použitie v oblasti elektroniky a elektrotechniky, ktorí vyžadujú spoľahlivý zdroj rôznych typov signálov na testovanie, meranie a diagnostiku elektronických obvodov.
Generátor podporuje široký frekvenčný rozsah, umožňujúci generovanie signálov od nízkych až po veľmi vysoké frekvencie. Je ideálny na komplexné testovanie analógových aj digitálnych obvodov. Generátor signálov je ideálnym riešením pre každého, kto hľadá univerzálny, presný a ľahko použiteľný zdroj signálov pre svoje elektronické projekty a experimenty. Možno ho využiť aj na ladenie systémov PLC a DCS, nastavenie polohovača ventilov, detekciu meniča atď. a tak ďalej.
Zariadenie je vybavené intuitívnym užívateľským rozhraním a podsvieteným 2,4" farebným displejom, ktorý zobrazuje všetky dôležité informácie vrátane aktuálne nastavených parametrov a ich zmien v čase vo forme grafu. To uľahčuje sledovanie a analýzu signálov v reálnom čase.
Vďaka kompaktným rozmerom a nízkej hmotnosti je tento generátor ideálnym spoločníkom na prácu v laboratóriu, v teréne alebo pri návšteve klientov.


Parametre produktu:

- malé rozmery, nízka hmotnosť
- výstupné napätie až 30V
- výstupný prúd max. 24 mA
- výstupná frekvencia max. 9999Hz
- zobrazenie záznamu krivky v reálnom čase
- 2,4" TFT Full Color HD displej s podsvietením
- podporuje napäťový, prúdový, frekvenčný, termočlánkový a ďalšie signálne režimy pre výstup aj vstup
- poskytuje podporu pre nezávislé napájanie 24V
- vizualizáciu krivky v reálnom čase
- zaznamenávanie historických údajov


Technické parametre:

- meranie prúdu: Rozsahy: 0–24mA, Presnosť: ±(0,02%+0,003), Rozlíšenie: 0,001mA, Vnútorná impedancia: 100ohm
- meranie napätia: Rozsahy: 0–24V, Presnosť: ±(0,02%+0,003), Rozlíšenie: 0,001mA, Vnútorná impedancia: 500Kohm
- pasívne meranie: Rozsahy: 0–24mA, Presnosť: ±(0,02%+0,003), Rozlíšenie: 0,001V, Vnútorná impedancia: 100ohm
- 24V slučka: Rozsahy: 0–24mA, Presnosť: ±(0,1%+0,005), Rozlíšenie: 0,01mA, Vnútorná impedancia: 100ohm
- frekvencia: Rozsahy: 0–9999Hz, Presnosť: ±2%, Rozlíšenie: 5 číslic, Vnútorná impedancia: 1MKohm
milivolt: Rozsahy: –10~100mV, :0,0±3% presnosť +0,03), Rozlíšenie: 0,01 mV, Vnútorná impedancia: 2Kohm
- termočlánok (TC-S): Rozsahy: 0~1760°C, Presnosť: ±(0,2%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2Kohm
- termočlánok (TC-B): Rozsahy : 0~18100°C, Presnosť: ±(0,5%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (TC-E): Rozsahy: 0~990°C, Presnosť: ±(0,2%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (TC-K): Rozsahy: 0~1320°C, Presnosť: ±(0,2%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (TC-R): Rozsahy: 0~1760°C, Presnosť: ±(0,3%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (TC-J): Rozsahy: 0~1190°C, Presnosť: ±(0,3 %+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (TC-T): Rozsahy: 0~390°C, Presnosť: ±(0,2%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (TC-N): Rozsahy: 0~1290°C, Presnosť: ±(0,2%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- termočlánok (WRe3/25): Rozsahy: 0~2320°C, Presnosť: ±(0,2%+1), Rozlíšenie: 1°C, Vnútorná impedancia: 2K
- odpor: Rozsahy: 0~390ohm, Presnosť: ±(0,2%+1), Rozlíšenie: 0,1°ohm
- Pt100: Rozsahy: –200 – 650°C, Presnosť: ±(0,5%+1), Rozlíšenie: 0,1°C
- Cu50: Rozsahy: –20 – 15°C, Presnosť: ±(0,5%+1), Rozlíšenie: 0,1°C

Výstupný signál:
- prúd: 0 - 24mA
- napätie: 0 – 24V
- frekvencia/PVM: 0 – 9999Hz
- 24 V slučka: 0 –24mA
- mV/ termočlánok: –10 – 110mV
- tepelný odpor: 0 – 390ohm

Vstupný signál:
- prúd: 0 – 24 mA
- napätie: 0 – 24V
- frekvencia/PVM: 0 – 9999Hz
- mV/ termočlánok: –10 – 110mV
- tepelný odpor: 0 – 400ohm

Ďalšie špecifikácie:
- napájací konektor: USB-C
- vstup: 5/10W max.
- batéria: 3,7 V 3000mAh
- režim Standby: 24hod
- LCD: 2,4" farebný
- rozmery: 82×27×112mm
- hmotnosť: 167g
