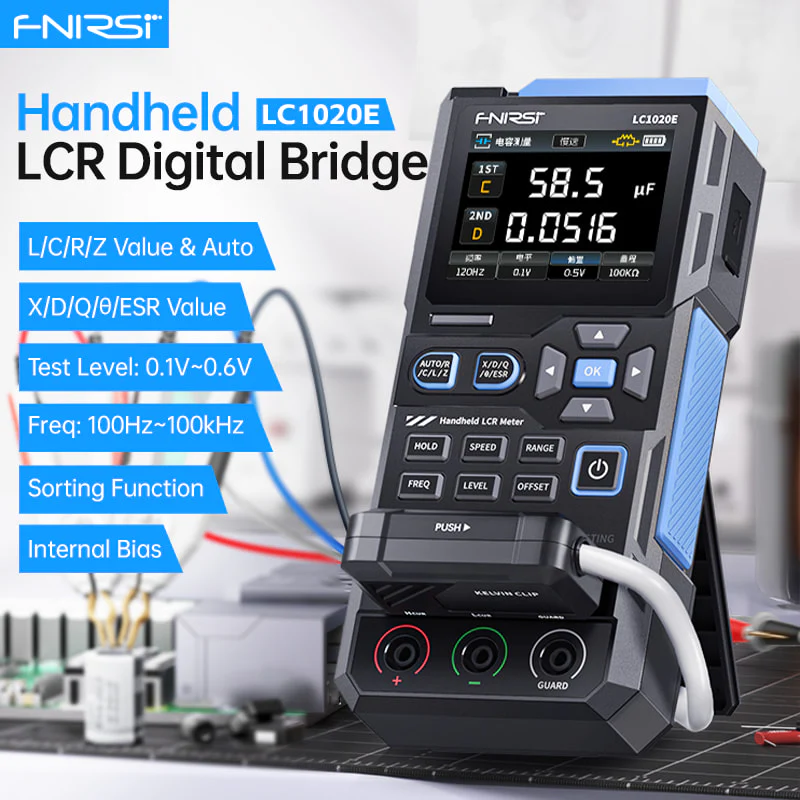

FNIRSI LC1020E - merač LCR a tester komponentov

FNIRSI LC1020E je vysoko presný prenosný digitálny LCR merač určený na podrobné testovanie elektronických komponentov, ako sú induktory, kondenzátory a rezistory.



Kľúčové vlastnosti:

◉ Vysoká presnosť (až ±0,05 %) s rozlíšením 4,5 číslice pre profesionálne testovanie

◉ Automatická identifikácia R/L/C komponentov pre rýchle a efektívne meranie
Indukčnosť (L): 0 až 100 H.
Kapacita (C): 0 až 100 mF (vrátane merania ESR).
Odpor (R): 0 až 10 Mohm

◉ 5 testovacích frekvencií (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) a 3 úrovne RMS signálu (0,1 V; 0,3 V; 0,6 V) pre flexibilnú analýzu

◉ Zobrazenie dvoch parametrov: L/C/R/Z s X/D/Q/θ/ESR pre úplný prehľad

◉ Režim triedenia a vstavané predpätie pre stabilné a efektívne dávkové testovanie

◉ Dva testovacie porty (3-pólový a 5-pólový) s podporou 4-vodičového Kelvina pre presnosť

◉ Funkcie uchovávania a zaznamenávania údajov zlepšujú pracovný postup testovania

◉ Kompaktný, nabíjateľný dizajn s 3000 mAh batériou – ideálny pre laboratórne, výrobné alebo terénne použitie

Funkcia porovnania
Používa sa na výpočet relatívnej chyby medzi nameranou hodnotou komponentu a nominálnou hodnotou, zobrazenou v percentách, a poskytuje výsledky filtrovania.
Nominálne hodnoty a tolerancie je možné nastaviť s nastaviteľným rozsahom tolerancie od 0,1 % do 99,9 %.


Špecifikácie:

Displej: Farebný displej TFT LCD
Počet úrovní jasu: 10 úrovní jasu
Veľkosť displeja: 2,8"
Konektor na nabíjanie: USB-C
Základná presnosť: približne 0,3 %
Indukčnosť: 0-100H
Kapacita: 0-100mF
Odpor: 0-10 mohm
Merané parametre: AUTO / R / C / L / Z, sekundárne: X, D, Q, ohm, ESR
Testovacia frekvencia: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Testovacie úrovne: 0,1V/0,3V/0,6V
Vnútorné predpätie: 0,0V / 0,5V
Rýchlosti merania: 0,5 V, 0,5 V, 0,5 V, 0,5 V. Rýchla (4/s), stredná (2/s), pomalá (1/s)
Kalibrácia: otvorený obvod / skrat
Funkcia triedenia: nastaviteľná tolerancia 0,1 - 99,9 %, zvuková a vizuálna indikácia
Zaznamenávanie údajov: Počítadlo úspešnosti/poruchovosti
Výstupná impedancia: 100 ohmov
Testovacie porty: 3-pinová zásuvka a 5-pinová zásuvka (Kelvinovo 4-vodičové meranie na elimináciu odporu meracích vodičov)
Napájanie: vstavaná 3,7 V 3000 mAh Li-Ion batéria, nabíjanie cez USB-C
Automatické vypnutie: Áno
Rozmery: 185 × 85 × 35 mm
Hmotnosť: približne 680 g

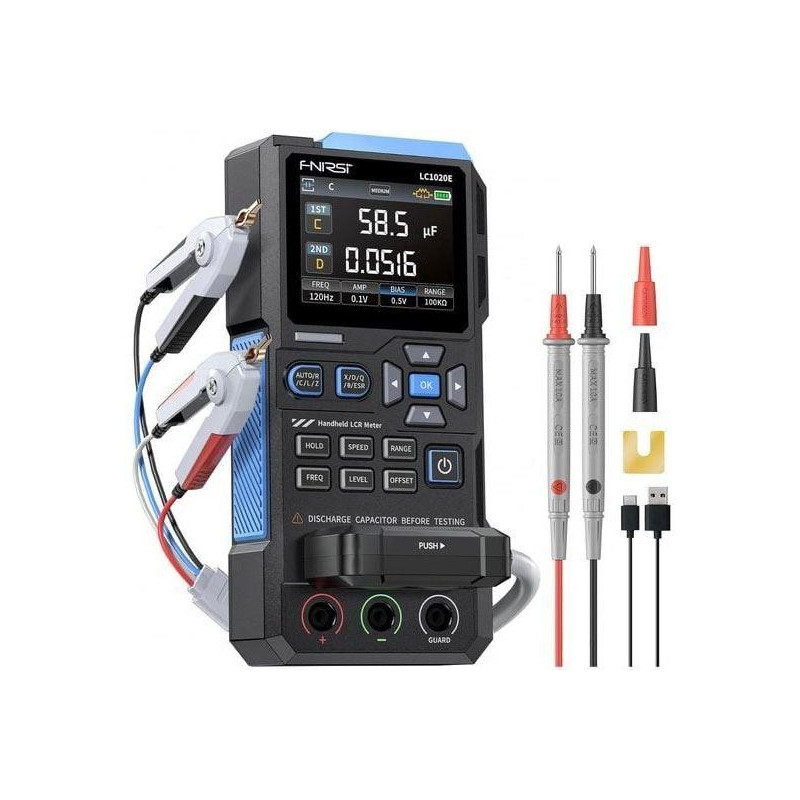

Obsah balenia:
◉ LC1020E LCR merač 1ks
◉ Dátový kábel 1ks
◉ Skratovacia doska 1ks
◉ Merací kábel s dvomi Kelvinovými svorkami 1ks
◉ Meracie káble (čierny 1ks + červený 1ks)
◉ Používateľská príručka 1ks
