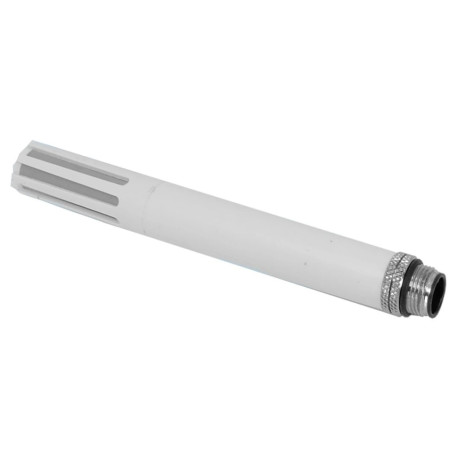

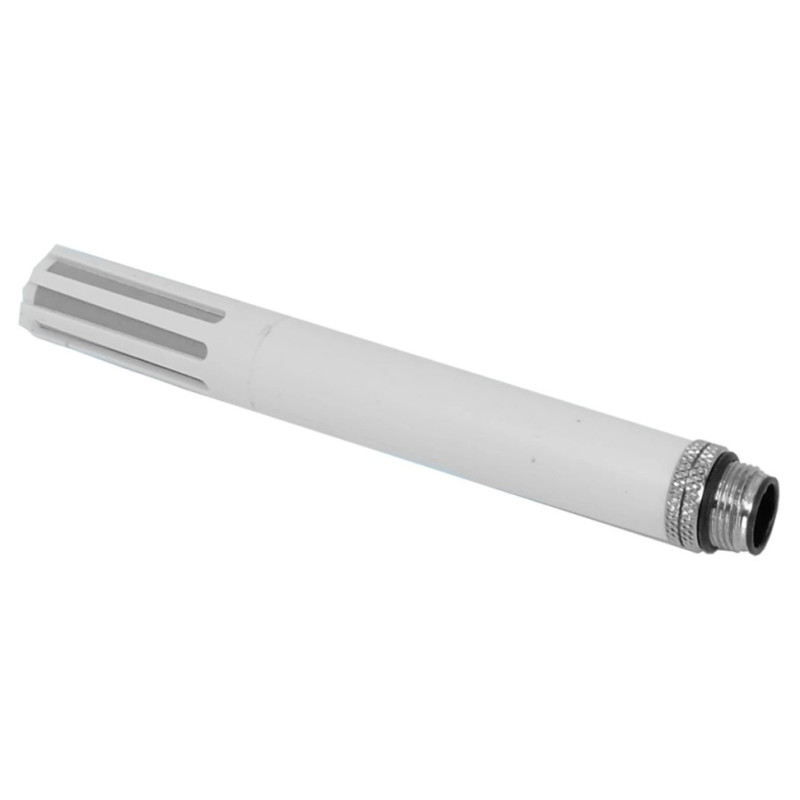

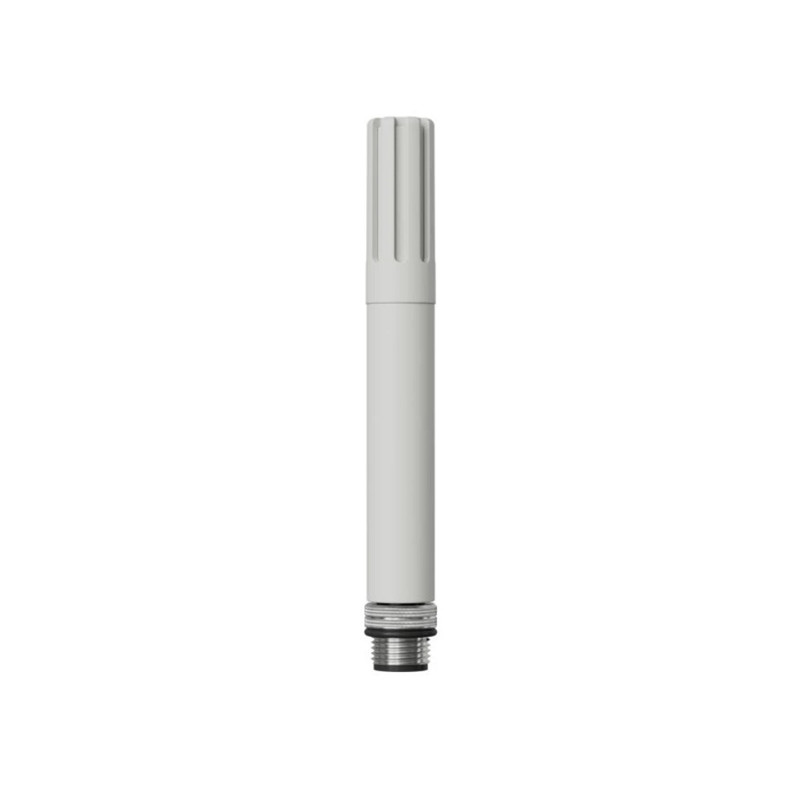

Senseca DX 310-00 – digitálna sonda relatívnej vlhkosti a teploty vzduchu

Senseca DX 310-00 – digitálna sonda relatívnej vlhkosti a teploty vzduchu pre priame pripojenie k prístroju alebo predlžovaciemu káblu


DX 310 je digitálna sonda relatívnej vlhkosti a teploty vzduchu určená pre ručné meracie prístroje PRO D01 / PRO D05Sonda slúži na určenie vlastností vzduchu – meraním alebo výpočtom nasledujúcich fyzikálnych veličín:

• absolútna a špecifická vlhkosť
• rosný bod
• teplota mokrého teplomera
• objemový pomer plynných zmesí
• meraná entalpia
• parciálny tlak vodnej pary
• teplota rosného bodu
• tlak nasýtenej pary pre vodu
• tlak nasýtenej pary pre ľad

Sonda je dodávaná už zkalibrovaná z výroby a je pripravená k okamžitému použitiu. Voliteľne môže byť dodaná aj s kalibračným certifikátom DAkkS / ACCREDIA Kalibračné dáta sú uložené v elektronike sondy, takže sondy je možné vymieňať bez potreby rekalibrácie.
Sondy sú ukončené 4-pinovým konektorom M12.
Sondou je možné buď priamo našróbovať na merací prístroj (obsluha jednou rukou), alebo ju pripojiť k prístroju pomocou prepojovacieho kábla.

Technická špecifikácia

Senzory:

• Relatívna vlhkosť: kapacitná, teplotne kompenzovaná
• Teplota: Pt100

Meracie rozsahy:

• Relatívna vlhkosť: 0 … 100 %
• Teplota: -40 … +125 °C

Rozlíšenie:

• Relatívna vlhkosť: 0,01 %
• Teplota: 0,01 °C

Presnosť:

• Relatívna vlhkosť:
  • ±1,2 % (0 … 85 %)
  • ±2 % (85 … 100 %) pri T = 0 … 50 °C
  • (1,5 + 1,5 % z MH) % pri ostatnom teplotnom rozsahu
• Teplota: ±0,1 °C ± 0,1 % z MH

Reakčný čas: vlhkosť 10 s (10 … 80 % RV, rýchlosť vzduchu = 2 m/s, konštantná teplota)
Dlhodobý drift:

• Relatívna vlhkosť: ±0,5 % RV/rok
• Teplota: ±0,03 °C/rok

Meracia charakteristika vlhkosti vzduchu: viacbodovo nastaviteľná
Merané a vypočítavané fyzikálne veličiny:

• Absolútna vlhkosť
• Špecifická vlhkosť
• Rosný bod
• Teplota mokrého teplomera
• Objemový pomer plynných zmesí
• Merná entalpia
• Parciálny tlak vodnej pary
• Teplota rosného bodu
• Tlak nasýtenej pary pre vodu
• Tlak nasýtenej pary pre ľad

Prevádzkové podmienky: -40 … +80 °C / 0 … 100 % RV
Výstup a napájanie: UART (TTL 3,3 V) – rozhranie DX-Sensor
Spotreba prúdu: <1 mA typ.
Pripojenie: 4-pinový konektor M12
Rozmery:

• Trubka senzora a ochranný kryt: Ø 14 × 101 mm
• Celkové rozmery s konektorom: Ø 14 × 114,8 mm

Hmotnosť: cca 20 g
Materiál: PBT (polybutylentereftalát)
