Senseca AX 111-D3-B-150-L01-P-M12 - ponorný snímač teploty Pt100

Senseca AX 111-D3-B-150-L01-P-M12 – Ponorný snímač teploty Pt100

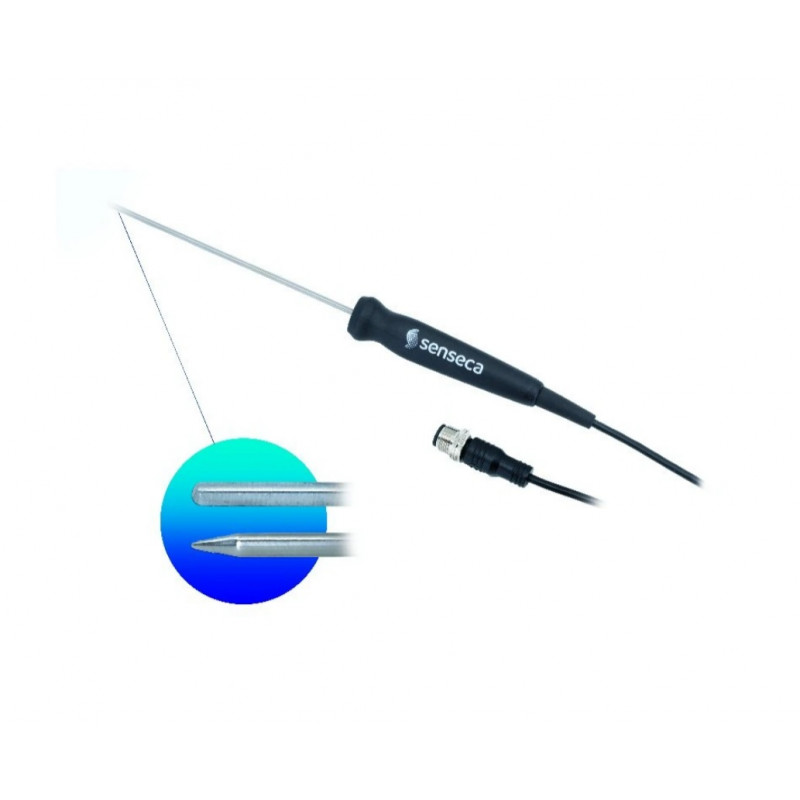

Ponorný snímač teploty Pt100, veľká rukoväť AX11

• Varianta: 4-vodičový, tenkovrstvý senzor
• Merací rozsah: –50 … +250 °C
• Presnosť: trieda B (platnosť –50 … +250 °C)
• Dĺžka snímača: 150 mm
• Priemer snímača: 3 mm
• Kábel a dĺžka: 1 m PVC, –20 … +105 °C
• Pripojenie: konektor M12, 4-pólový (napr. PRO 11X)

Všeobecné informácie

AX 111-D, M / AX 115-D, M
Presné analógové ponorné snímače Pt100, 4-vodič
Hlavné vlastnosti:

• Rukoväť: ergonomická, odolná do 120 °C
• Presnosť: vymeniteľné a presné senzory
• Rýchlosť: rýchle meranie
• Senzor: platinový Pt100, pre 4-vodičové referenčné prístroje (napr. PRO 115)
• Robustnosť: vhodné pre dlhodobé profesionálne používanie
• Čistenie: jednoduché
• Kryt: odolnosť proti vode IP67

Popis

AX 111 sú presné snímače teploty so senzormi Pt100 vyrobenými tenkovrstvou technológiou.
Snímače sú určené na použitie v plynoch a kvapalinách.
Jímka snímačov je vyrobená z nerezovej ocele odolnej proti korózii, vhodnej aj na trvalý kontakt s potravinami.
Voliteľne sú k dispozícii aj prevedenia s ohybnou jímkou (senzor chránený minerálnou izoláciou).
Kábel snímačov môže byť vybavený:

• konektorom M12,
• konektorom Mini-DIN,
• alebo s voľnými koncami vodičov.

V kombinácii s doporučenými Pt100 teplomermi (napr. PRO 111 a PRO 115) je možné tieto meracie zostavy kalibrovať podľa ISO/IEC 17025 a dodať s kalibračnými certifikátmi ISO 9001 alebo DAkkS/Accredia.

Technické údaje

Senzor:

• AX 111-xx: Pt100, tenkovrstvý
• AX 115-xx: Pt100, drôtovo vinutý

Konštrukcia:

• AX 11x-D3 / -DH3: tuhá jímka Ø 3 mm
• AX 11x-M3: čiastočne ohybná jímka s minerálnou izoláciou Ø 3 mm

Presnosť:

• Triedy DIN: B, A, AA, 1/10 B
• Poznámka: daná trieda presnosti platí len v uvedenom teplotnom rozsahu

Merací rozsah a varianty:

• AX 111-D3: –50 … +250 °C, trieda B/A/AA, tenkovrstvý, tuhá jímka
• AX 115-D3: –50 … +250 °C, trieda 1/10 B, drôtovo vinutý, tuhá jímka
• AX 111-DH3: –50 … +400 °C, trieda B, tenkovrstvý, tuhá jímka
• AX 115-DH3: –100 … +400 °C, trieda A, drôtovo vinutý, tuhá jímka
• AX 111-M3: –200 … +600 °C, trieda B, tenkovrstvý, minerálne izolovaný, ohybná jímka
• AX 115-M3: –50 … +250 °C, trieda 1/10 B, drôtovo vinutý, minerálne izolovaný, ohybná jímka

Doba odozvy (T90):

• D3: voda 0,4 m/s < 2 s, vzduch 2 m/s cca 40 s
• DH3: voda 0,4 m/s < 10 s, vzduch 2 m/s cca 40 s
• M3: voda 0,4 m/s < 5 s, vzduch 2 m/s cca 60 s

Výstup: Pt100, 4-vodič

Elektrické pripojenie:

• 4-pólový konektor M12, samec, kódovanie A
• 4-pólový konektor Mini-DIN (pre GMH 37xx)
• Voľné konce vodičov

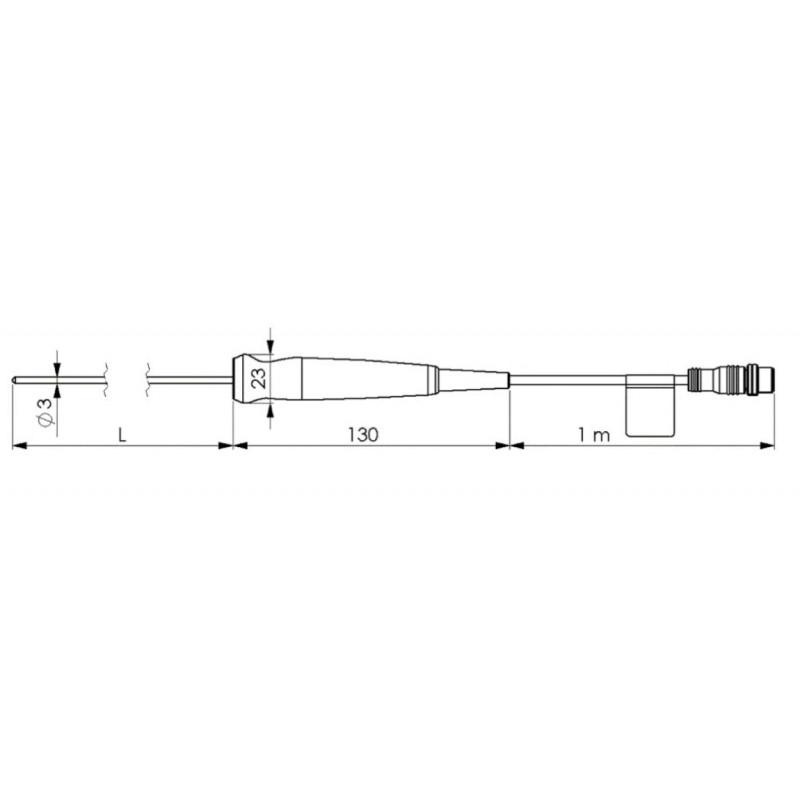

Rozmery:

• Jímka snímača: Ø 3 mm, L = 150 / 300 mm (iné na dotaz)
• Kábel: Ø 4 mm, L = 1, 2 alebo 5 m

Hmotnosť: cca 110 g s káblom 1 m

Materiály:

• Jímka: nerezová oceľ AISI 316
• Rukoväť: polyamid (PA6-GF30, max. 120 °C), voliteľne –WD: vodotesne zatavená pre trvalý kontakt s vodou (iba PVC kábel)
• Kábel: izolácia PVC (trvalo do +80 °C, krátkodobo do +105 °C)

Stupeň krytia: IP67, pri voľbe –WD vhodné pre trvalý kontakt s vodou

Aplikácia: ponorný, zapichovací

Poznámky:

• Minerálne izolované snímače: vnútro jímky vyplnené keramickým práškom, čo umožňuje vyššiu teplotnú odolnosť a ohybnosť (okrem prvých 4 cm od hrotu).
• Triedy presnosti platínových odporov sú štandardizované podľa IEC 751 a EN 60751.

• V závislosti od triedy presnosti je maximálna odchýlka platná iba v určenom teplotnom rozsahu.
• Mimo tohto rozsahu možno očakávať vyššie odchýlky.
• Starnutie a vibrácie môžu spôsobiť drift, ktorý môže znižovať presnosť snímačov.
• Poznámka k meraciemu rozsahu: konečný rozsah závisí od konštrukcie jímky snímača (minerálna izolácia alebo nie) a typu senzora (vinutý drôt / tenkovrstvý). Opakované výrazné prekročenie alebo podkročenie rozsahu môže negatívne ovplyvniť presnosť senzora.
• Varovanie: merací rozsah snímača nesmie byť nikdy prekročený, inak môže dôjsť k poškodeniu senzora alebo zníženiu presnosti merania.
