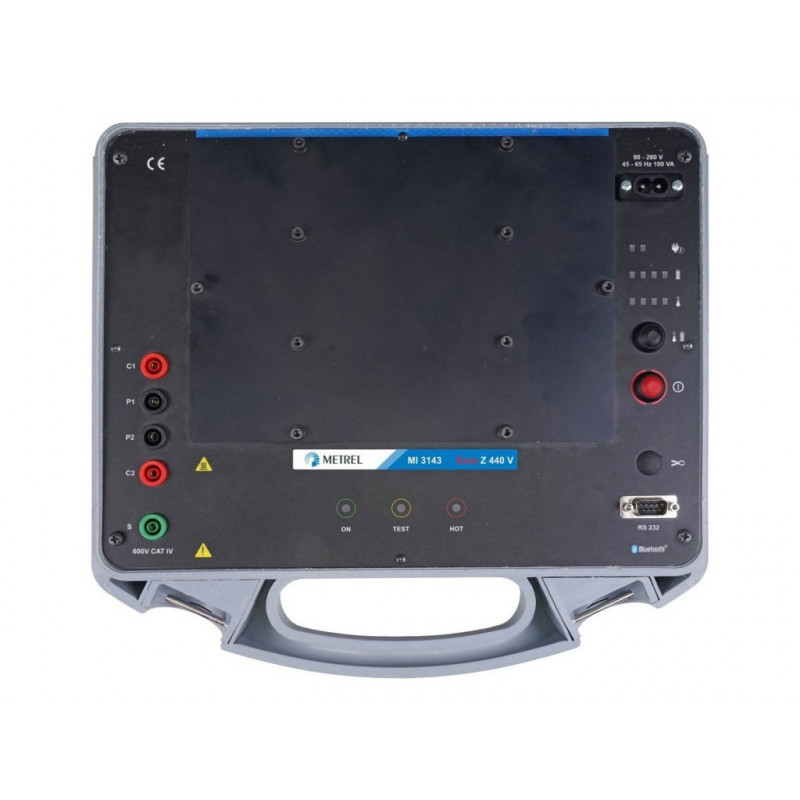

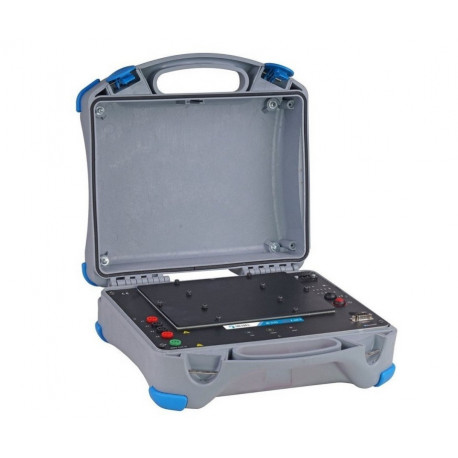

MI 3143 EU Z440 V – prístroj na meranie skutočnej impedancie poruchovej slučky a siete

Metrel MI 3143 EU Z440 V – profesionálny tester impedancie slučky a siete

MI 3143 Euro Z 440 V je multifunkčný, prenosný merací prístroj napájaný z batérie (Li-ion) alebo zo siete, s vynikajúcou ochranou IP: IP65 (pri zatvorenom kufríku), IP54 (pri otvorenom kufríku). Môže byť ovládaný cez Android aplikáciu aMESM, alebo prostredníctvom prístrojov MI 3152, MI 3152H, MI 3155 alebo MI 3325.
MI 3143 Euro Z 440 V je určený na meranie účinnosti automatického odpojenia pri poruchách v transformátoroch a ďalších vysokonapäťových zariadeniach. Vďaka vysoko presným meraniam impedancie vedenia a slučky v AC obvodoch, vysokoprúdovým meraniam dR 300 A, testovaniu čiastkových poklesov napätia a meraniu dotykového napätia je ideálny pre merania v priemyselnom prostredí.

HLAVNÉ FUNKCIE

• Vysokopresný 4-vodičový tester impedancie vedenia Z Line a slučky Z Loop s prúdom 220 A
• Meranie impedancie vo vysokom rozsahu v AC sieťach 440 V / 16 … 420 Hz
• Vysokoprúdové dR 300 A 4-vodičové meranie čiastkových poklesov napätia
• Analýza zemných porúch s meraním dotykového, krokového a kontaktného napätia
• Plávajúci voltmeter pre meranie čiastkového kontaktu
• Voliteľné zaťaženie testu (33,3 % až 100 %)
• Vylepšené tepelné vlastnosti
• Prenosný prístroj napájaný z batérie (Li-ion) alebo zo siete

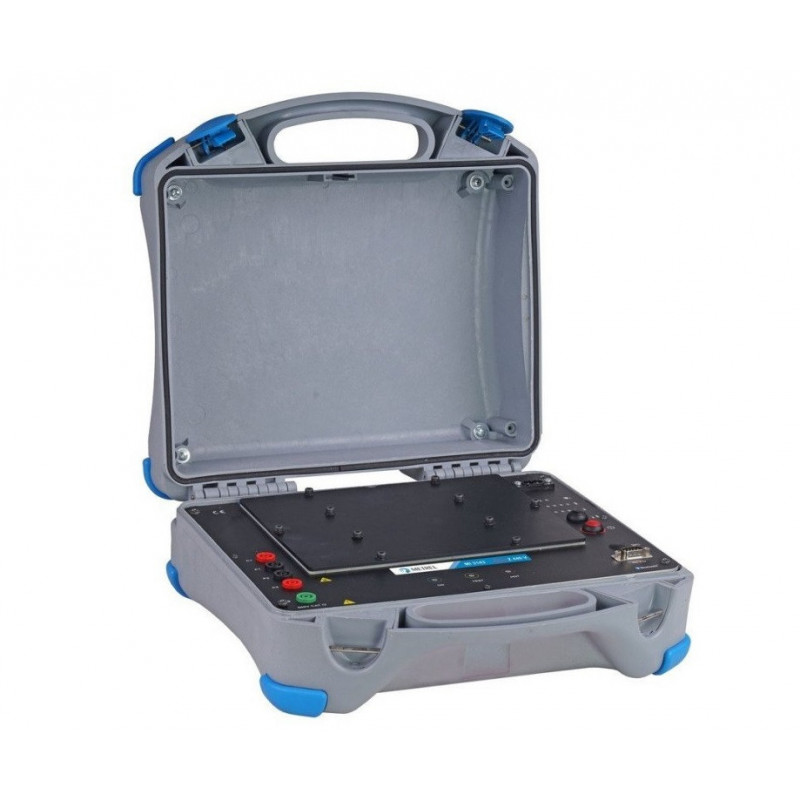

• Krytie IP: IP65 (pri zatvorenom kufríku), IP54 (pri otvorenom kufríku)
• Bezpečnostná kategória CAT IV 600 V (3000 m)
• Bluetooth komunikácia

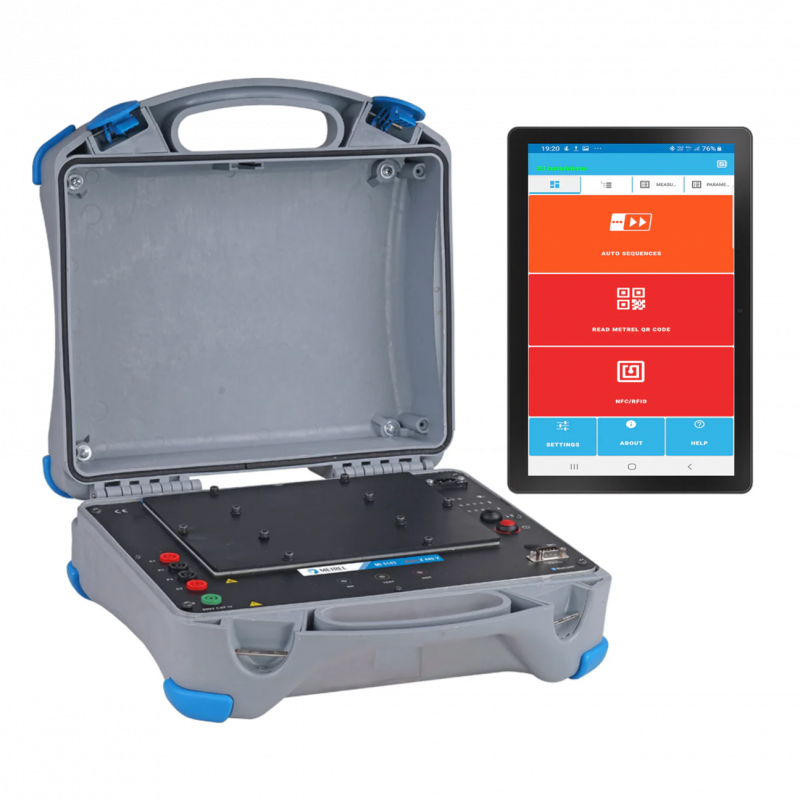

• „Black box“ konštrukcia (diaľkovo ovládaná cez Android zariadenie)

POUŽITIE

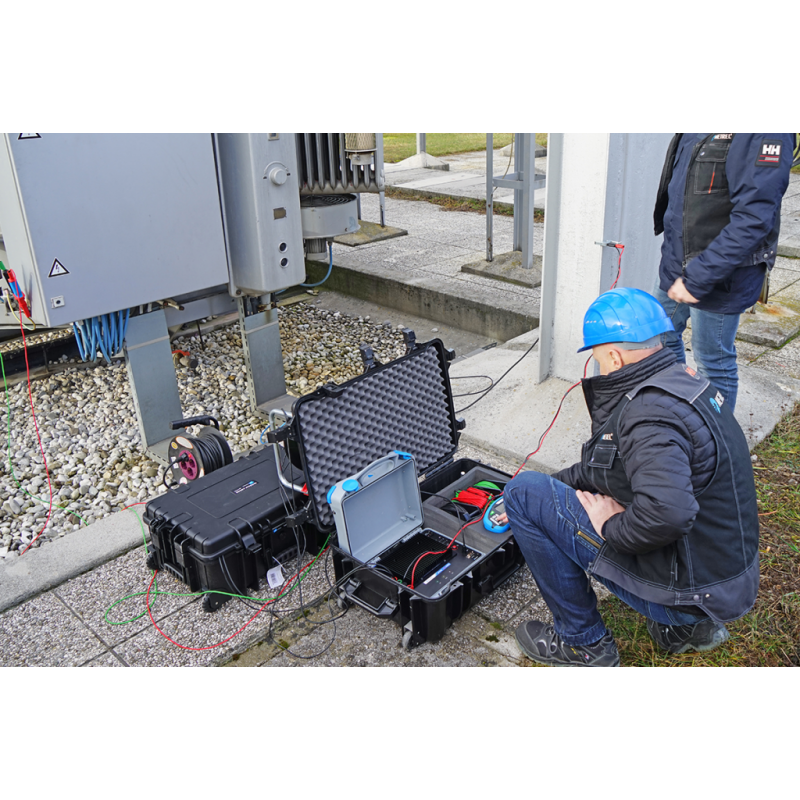

• Presné 4-vodičové meranie impedancie vedenia/slučky Z Line / Loop s prúdom 300 A na živých výkonových transformátoroch
• Meranie odporov čiastkových poklesov napätia
• Vysokoprúdové dR 300 A meranie celistvosti uzemňovacieho systému

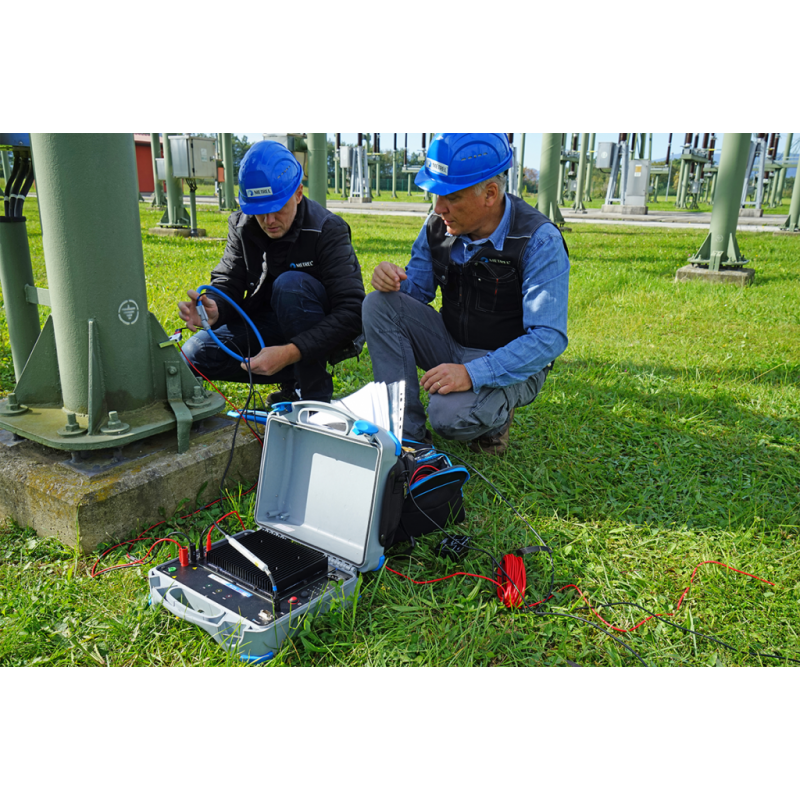

• Meranie zemných potenciálov metódou krokového, dotykového a prenosového napätia

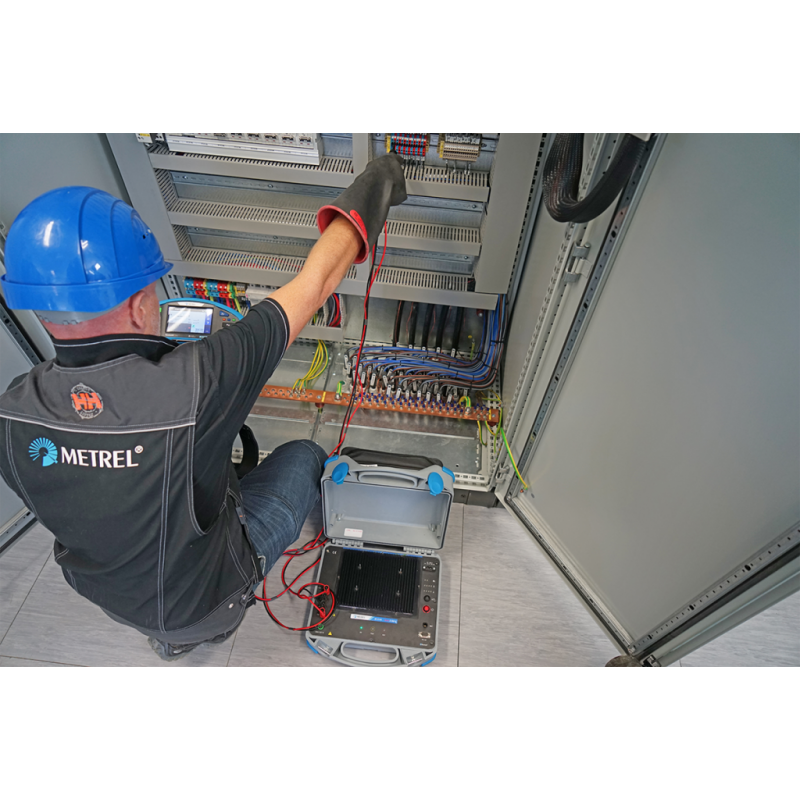

• Hodnotenie účinnosti automatického odpojenia pri poruche v transformátoroch, generátoroch, turbínach, stykačoch, rozvodniach a rozvodných skriniach, vždy keď energetické zaťaženie a zdroje ochrany presiahnu 200 A
• Meranie vinutí výkonových transformátorov a motorov
• Meranie dotykového napätia
• Simulácia zemnej poruchy vysokoprúdovým vstrekovaním

NORMY

Elektromagnetická kompatibilita:

• EN 61326

Bezpečnosť:

• EN 61010-1
• EN 61010-2-030
• EN 61010-031

Funkčnosť:

• EN 61557
• IEEE 81-2012
• EN 60909-0

Li–ion batériový modul:

• EN 62133-2

PODPOROVANÉ PRÍSTROJE

• MI 3152 EurotestXC (Bluetooth, RS-232)
• MI 3152H EurotestXC 2.5 kV (Bluetooth, RS-232)
• MI 3155 EurotestXD (Bluetooth, RS-232)
• MI 3325 MultiServiserXD (iba Bluetooth)
• A 1522 aMESM – konzola na vykonávanie testov

TECHNICKÁ ŠPECIFIKÁCIA

Funkcia	Merací rozsah	Rozlíšenie	Presnosť
Impedancia [Z] – Z line / Z loop	0,1 mΩ … 199,9 mΩ	0,1 mΩ	±(5 % z hodnoty + 3 mΩ)
	200 mΩ … 1999 mΩ	1 mΩ	±(5 % z hodnoty + 3 mΩ)
	2,00 Ω … 19,99 Ω	10 mΩ	±(5 % z hodnoty + 3 číslice)
Impedancia [Z] – vysokoprúdové ΔR	0,1 mΩ … 199,9 mΩ	0,1 mΩ	±(5 % z hodnoty + 3 mΩ)
	200 mΩ … 1999 mΩ	1 mΩ	±(5 % z hodnoty + 3 mΩ)
	2,00 Ω … 19,99 Ω	10 mΩ	±(5 % z hodnoty + 3 číslice)
Zemný potenciál [U] – Utouch	0,0 V … 199,9 V	0,1 V	vypočítaná hodnota
	200 V … 999 V	1 V	vypočítaná hodnota
Zemný potenciál [U] – Um	1 mV … 1999 mV	1 mV	±(2 % z hodnoty + 2 číslice)
	2,00 V … 19,99 V	10 mV	±(2 % z hodnoty + 2 číslice)
	20,0 V … 199,9 V	0,1 V	±(2 % z hodnoty + 2 číslice)

VŠEOBECNÉ ÚDAJE

Napájanie z batérie: 7,2 V DC (4,4 Ah Li-ion)
Doba nabíjania batérie: typicky 3,0 h (pri úplnom vybití)
Napájanie zo siete: 90 … 260 V AC, 45 … 65 Hz, 80 VA
Kategória prepätia: 300 V CAT II
Trieda ochrany: zosilnená izolácia
Meracia kategória: 600 V CAT IV
Stupeň znečistenia: 2
Stupeň ochrany: IP65 (pri zatvorenom kufríku), IP54 (pri otvorenom kufríku)
Rozmery (Š × V × H): 36 cm × 16 cm × 33 cm
Hmotnosť: 6,5 kg (bez príslušenstva)

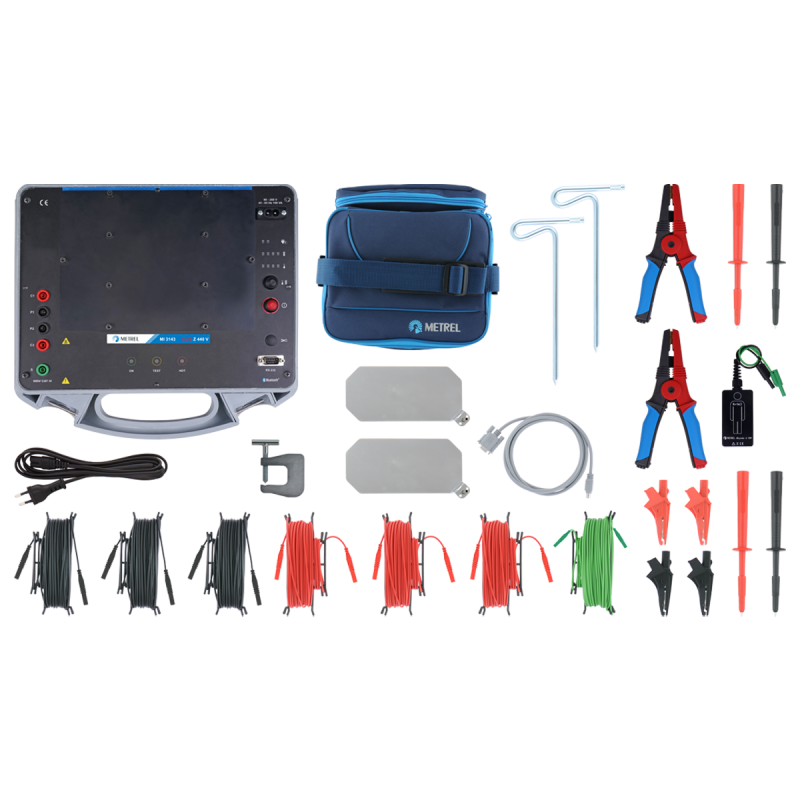

Euro set MI 3143 (EU)

• MI 3143 ST
• Merací vodič 5 m, čierny, 2 ks
• Merací vodič 5 m, červený, 1,5 mm², 2 ks
• Merací vodič 20 m, červený, 1,5 mm²
• Merací vodič 20 m, čierny
• Merací vodič 20 m, zelený
• Veľká Kelvinova meracia svorka, 2 ks
• Svorka typu G
• Meracia sonda telesného odporu
• Meracia tyč, 2 ks
• Dosky na meranie krokového napätia, 2 ks
• Metrel ES Manager PRO licencia**
• Mäkká prenosná taška

** Metrel ES Manager je možné bezplatne stiahnuť zo servera Metrel.
