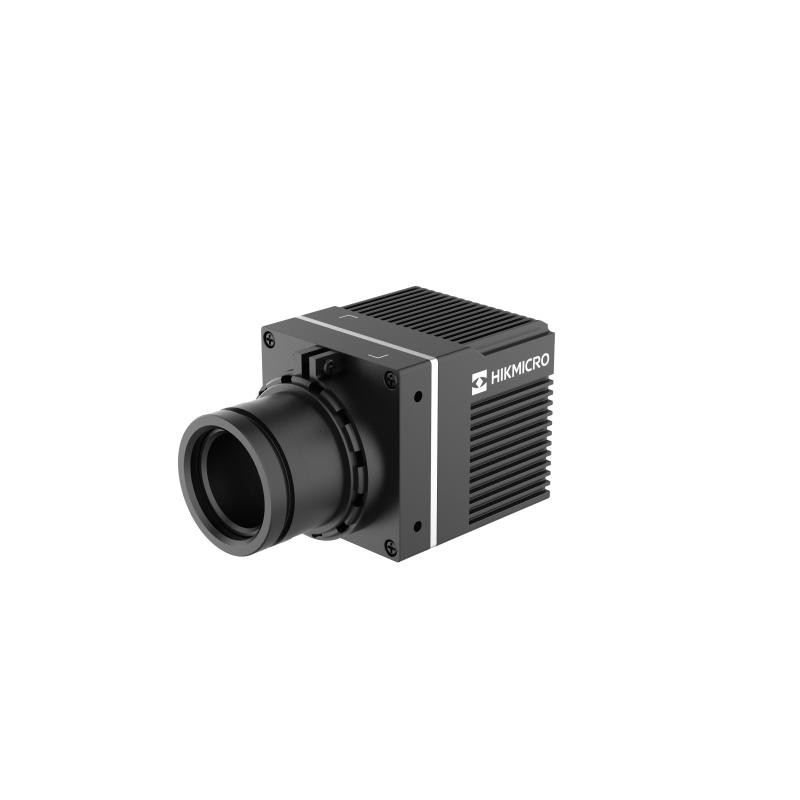

QF310 - Stacionárna termokamera

Termografické kamery série QF310 dokážu merať teplotu s vysokou presnosťou v reálnom čase. Sú určené najmä na monitorovanie elektrických, automatizovaných systémov a ďalších elektroinštalácií za účelom prevencie požiarov. Integrovaný alarmový a bezpečnostný systém umožňuje okamžite odhaliť neočakávané teplotné udalosti a účinne chrániť zariadenia pred poškodením.

Parametre infračerveného čipu a objektívu

• Meranie v infračervenom spektre
• Rozlíšenie infračerveného detektora 384 × 288
• Obnovovacia frekvencia 50 Hz
• Teplotný rozsah –20 °C až 650 °C s presnosťou ±2 °C alebo 2 %
• Teplotná citlivosť < 30 mK
• Spektrálne pásmo 8 až 14 μm
• Digitálny zoom 2×, 4× alebo 8×
• Pevné ostrenie

Meranie, analýza a funkcie

• Zobrazenie maximálnej a minimálnej teploty v živom prenose
• 3 typy teplotných alarmov
• Definovanie až 21 objektov (max. 21 bodov, 21 oblastí a 1 línia) s možnosťou sledovania teplotným alarmom
• Štandardné farebné spektrum s možnosťou výberu až 18 paliet

Komunikácia a rozhrania

• IPv4, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP
• RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP
• ISUP, GB28181, ONVIF, Modbus TCP, WebSocket, PPPoE
• SRTP, OTAP

• ISAPI SDK

• Užívateľská identifikácia (ID a heslo)
• HTTPS zabezpečenie
• Filtrovanie IP adries
• IEEE 802.1x kontrola prístupu

• Hikmicro Studio
• Živý prenos – až 20 kanálov

• 1× RJ45 10/100/1000 M samoadaptívne Ethernet rozhranie
• 1× RS-485 (protokoly: HIKVISION, PELCO-P, PELCO-D, Modbus RTU, Modbus ASCII)
• 1× USB-C port s podporou UVC

Špecifikácia modelov

• HM-TD2038T-4/Q
  • Ohnisková vzdialenosť: 4 mm
  • Zorné pole: 60,4° × 44,9°
  • Priestorové rozlíšenie: 3,00 mrad
  • Minimálna vzdialenosť zaostrenia: 0,25 m
• HM-TD2038T-8/Q
  • Ohnisková vzdialenosť: 8 mm
  • Zorné pole: 34,0° × 26,0°
  • Priestorové rozlíšenie: 1,50 mrad
  • Minimálna vzdialenosť zaostrenia: 0,80 m
• HM-TD2038T-10/Q
  • Ohnisková vzdialenosť: 10 mm
  • Zorné pole: 27,0° × 20,4°
  • Priestorové rozlíšenie: 1,20 mrad
  • Minimálna vzdialenosť zaostrenia: 1,30 m
• HM-TD2038T-18/Q
  • Ohnisková vzdialenosť: 18 mm
  • Zorné pole: 13,7° × 10,4°
  • Priestorové rozlíšenie: 0,67 mrad
  • Minimálna vzdialenosť zaostrenia: 5,00 m

Napájanie, prevádzkové podmienky, konštrukcia, záruka

• Vysoký stupeň krytia IP40
• Prevádzková teplota -20 až 60 °C
• Napájanie 12 V DC, max. 3,2 W
• Rozmery: podľa modelu, max. 79,8 × 44,2 × 44,2 mm
• Hmotnosť: podľa modelu, približne 165 g

Technické parametre

• Stacionárna

• Rozlíšenie detektora: 384 × 288
• Šírka spektra: 8 – 14 μm
• Zorné pole: podľa použitého objektívu

• Priestorové rozlíšenie: podľa objektívu
• Teplotný rozsah:
  • –20 °C až 150 °C
  • 0 °C až 650 °C
• Teplotná citlivosť: ≤ 0,035 °C
• Presnosť: ±(2 °C + 2 %)

• IR spektrum: Áno
• Počet paliet pre IR zobrazenie: 18
• Viditeľné spektrum: Nie
• Minimálna vzdialenosť zaostrenia: podľa objektívu

• Izotermálna analýza: Áno
• Užívateľské značky: Áno
• Zobrazenie teploty bodu: Áno
• Funkcia ALARM Hi: Áno
• Formát záznamu: H.265 / H.264 / MJPEG
• Záznam videa / stream: Áno

• Hmotnosť: 165 g
• Napájanie: 10 až 30 V DC
• Prevádzková teplota: –20 °C až 60 °C
• Prevádzková vlhkosť: 0 % až 90 %
• Stupeň krytia: IP40
• Rozmery: max. 79,8 × 44,2 × 44,2 mm (podľa modelu)
