UTD 1025CL - prenosný osciloskop

07730066

6935750590089

UNI-T

Vaša cena: 252,00 € bez DPH

302,40 €s DPH

Odoslanie do 3-4 pracovných dní

Výrobca: UNI-T

UTD1025CL - prenosný osciloskop

Šírka pásma: 25MHz
Počet kanálov: 1
Popis: 250MS/sec, LCD, mini USB

Viac detailov

Katalógový list


Prenosný osciloskop UNI-T UTD 1025 CL

UTD1025CL kombinuje funkčnosť vysoko kvalitného prenosného digitálneho osciloskopu s analógovou šírkou pásma 25 MHz a vzorkovacou rýchlosťou 200 MS/s s digitálnym multimeterom v mobilnom, batériou alebo sieťou napájanom prístroji.
Ručný digitálny osciloskop s možnosťou ukladania informácií ponúka jednoduchý funkčný čelný panel, ktorý umožňuje vykonávať všetky základné merania a postupy bez nutnosti zoznamovať sa s prístrojom do hĺbky. Pomocou tlačidla AUTO možno vykonať rýchle nastavenie.

Funkcie a vlastnosti:
• 1-kanálový DSO s 25 MHz analógovou šírkou pásma, vzorkovacia frekvencia 200 MS/s (real-time)
• Mimoriadne jednoduché uvedenie do prevádzky s automatickým nastavením a automatickou mierkou
• Displej LCD s uhlopriečkou 8,89 cm / 3,5 palca a rozlíšením 320 x 240 pixelov možno prepnúť na zobrazenie č / b
• Vysoké rozlíšenie merania až 20 V / Div
• Možnosť ukladania snímok obrazovky (aj multimeter)
• Rozsiahle zobrazovacie a analytické funkcie (FFT) pre vyhodnotenie signálu
• Interný rekordér pre charakteristiky signálu s funkciou prehrávania
• Ovládacie a vyhodnocovacie funkcie kurzora
• Automatické nahrávanie 19 parametrov signálu, konfigurovateľné
• Rozsiahle možnosti spúšte: hrana, šírka impulzu, video, sklon
• Digitálny multimeter s automatickým rozsahom (3,75 číslice) na meranie napätia AC / DC až  do 400 V AC / DC a meranie prúdu až do 10 A, meranie odporu do 40 MOhm, kapacita do 100 µF, test kontinuity, test diód, funkcia Hold, meranie relatívnej hodnoty
• Zabudovaný On-Screen-Help system
• Izolovaný port USB
• Prevádzka na sieť a batérie (integrovaná, vymeniteľná Li-ion batéria až 8 hodín prevádzky)


Parametre produktu:
Kanály: 1
Šírka pásma: 25MHz
Vzorkovanie: 250ms / s
Sample rate: <14ns
Hĺbka pamäte: 12kpst
Vertikálne citlivosť: 5mV / div - 20V / div
Časová základňa: 10ns / div - 50s / div
Ukladanie: bitmapa, setup, krivka
Spúšťacie módy: hrana, pulz, video, slope
Rozhranie: mini USB

Technické parametre :
DC napätie (rozsah, presnosť) :
 400mV/ 4V/ 40V/ 400V ±(1% + 5)

AC napätie (rozsah, presnosť) :
 400mV/ 4V/ 40V/ 400V ±(1.2% + 5)

DC prúd (rozsah, presnosť) :
 400uA/ 4000uA ±(1.2% + 5)
 40mA/ 4000mm ±(1% + 5)
 4A ± (1.5% + 5)

AC prúd (rozsah, presnosť) :
 400uA/ 4000uA ±(2% + 5)
 40mA/ 4000mm ±(1.5% + 5)
 4A ±(2.5% + 5)

Odpor (rozsah, presnosť) :
 400Ohm/ 4kOhm/ 40kOhm/ 400kOhm/ 4MOhm ±(1.2% + 5)
 40MOhm ±(1.5% + 5)

Kapacita (rozsah, presnosť) :
 51.20nF/ 512nF/ 5.120uF/ 51.20uF/ 100uF ±(3% + 5)

Displej rozsah: 4000

Rozmery: 118mm x 199mm x 49mm
Hmotnosť: 0,9 kg
Rozmery LCD: 3,5 palca, rozlíšenie 320x240

Napájanie:
Li-ion batéria 7,4V 3600mAh
Adaptér 230V, 50Hz / DC 9V / 4A

Štandardné príslušenstvo:

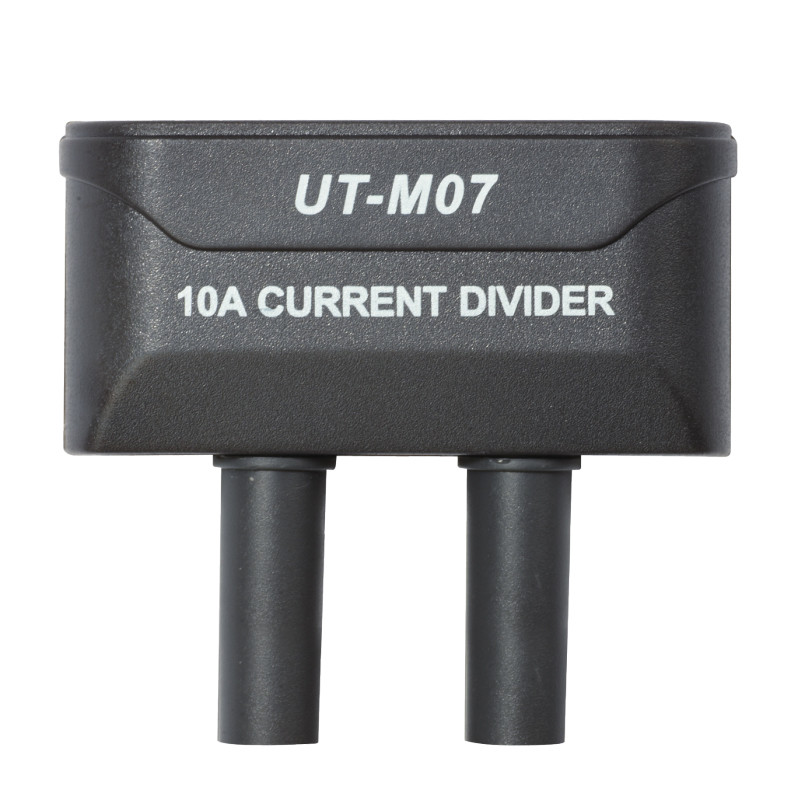

napájací DC adaptér, meracie vodiče 2ks, Osciloskopická sonda s prepínaním zoslabenia 1x / 10x, 10A prúdový delič, napájací prívod, USB kábel, PC software na CD, prenosné puzdro.
