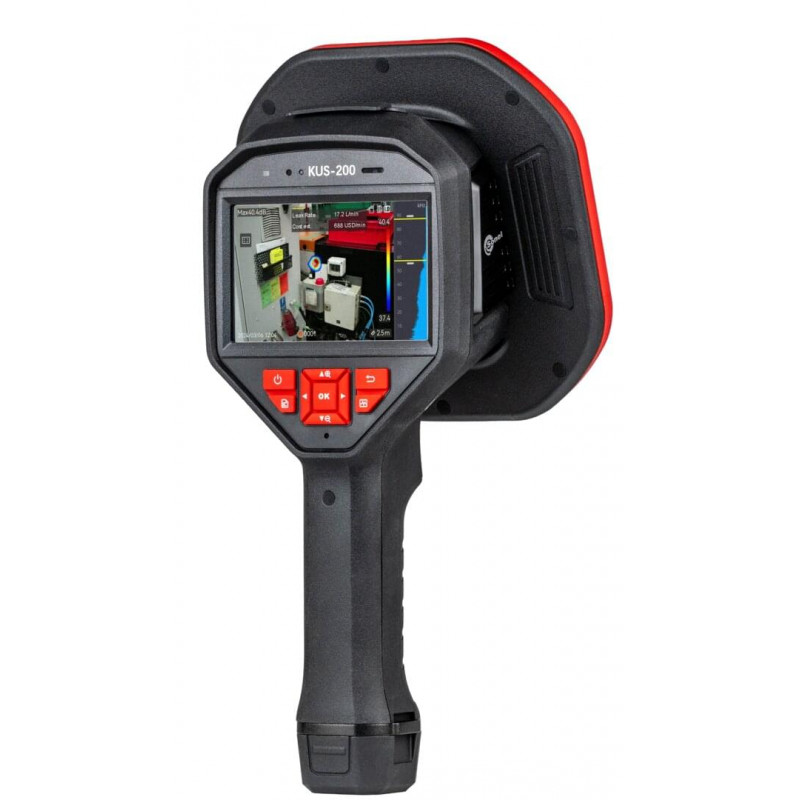

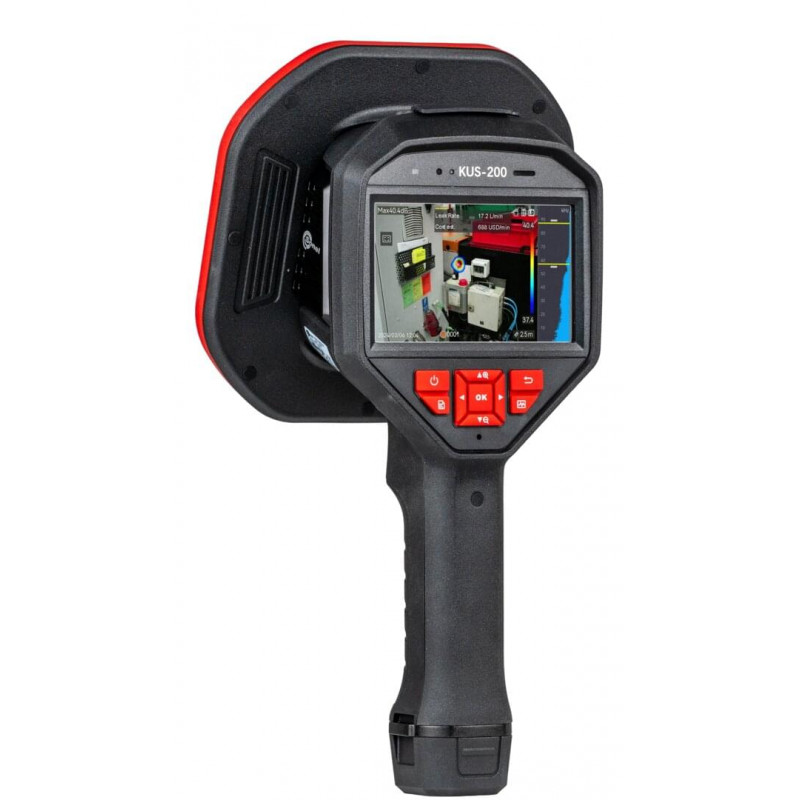

Sonel KUS-200 - Akustická kamera

Ide o nenahraditeľný diagnostický nástroj, vďaka ktorému je možné dosiahnuť výrazné úspory znížením energetických strát.

Je vhodná na použitie v nasledujúcich oblastiach:
• diagnostika vysokonapäťových zariadení,
• detekcia únikov v plynových inštaláciách,
• kontrola systémov stlačeného vzduchu.

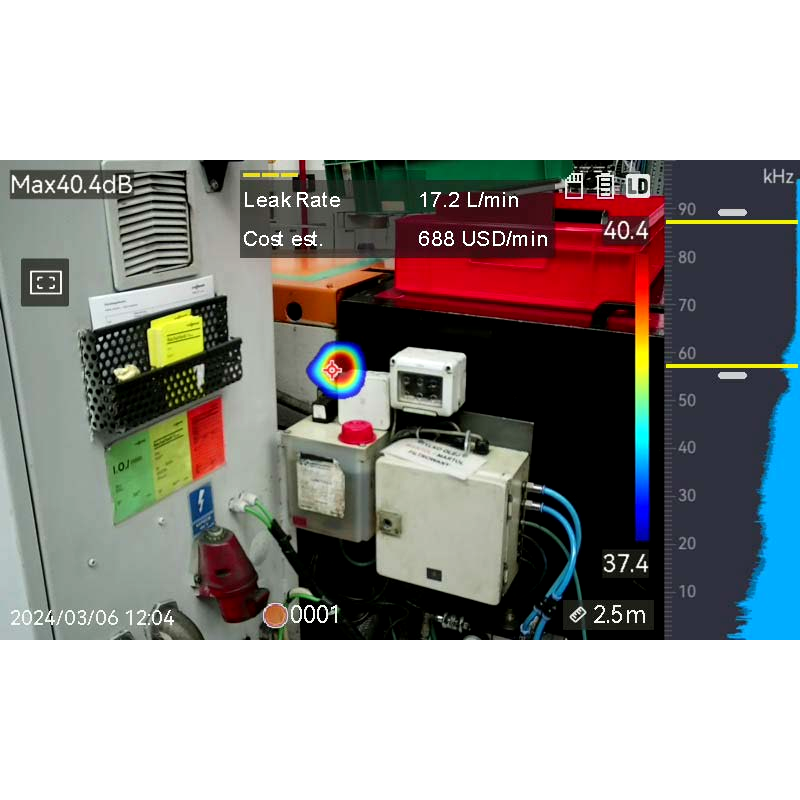

Zariadenie odhaduje a zobrazuje mieru úniku, úroveň a možné náklady pre referenciu podľa nastavenej časovej jednotky, jednotkovej ceny a meny.

Kamera pracuje v dvoch režimoch detekcie: úniky a čiastočné výboje.
Má schopnosť manuálne ladiť detekované frekvencie a meniť úroveň citlivosti, aby sa predišlo nežiaducim odrazom a rušeniu.
Pohodlie pri používaní zlepšuje dotykový displej a pohodlný popruh pripevnený k puzdru.

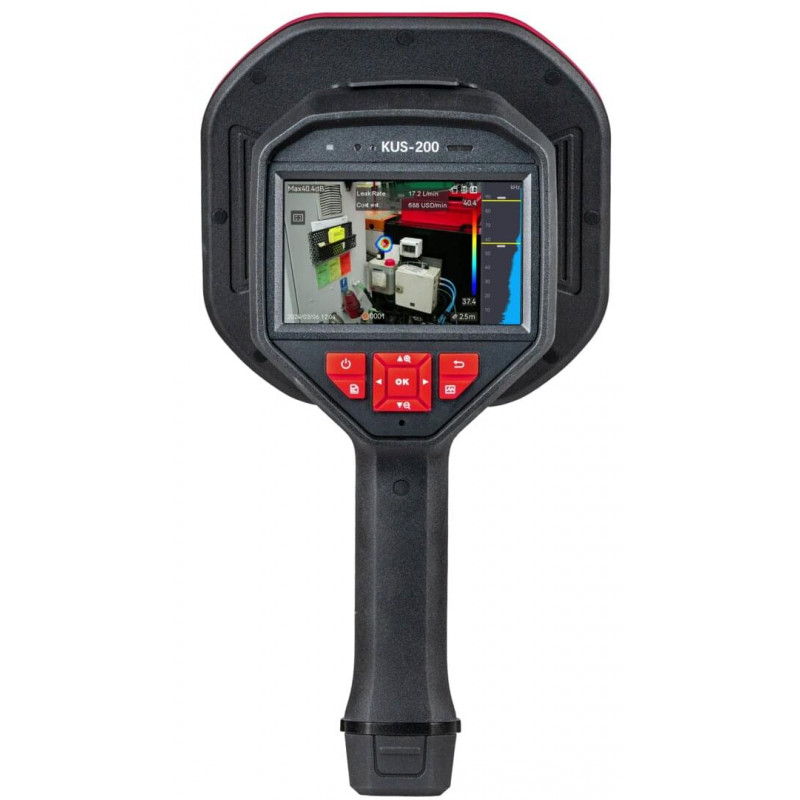

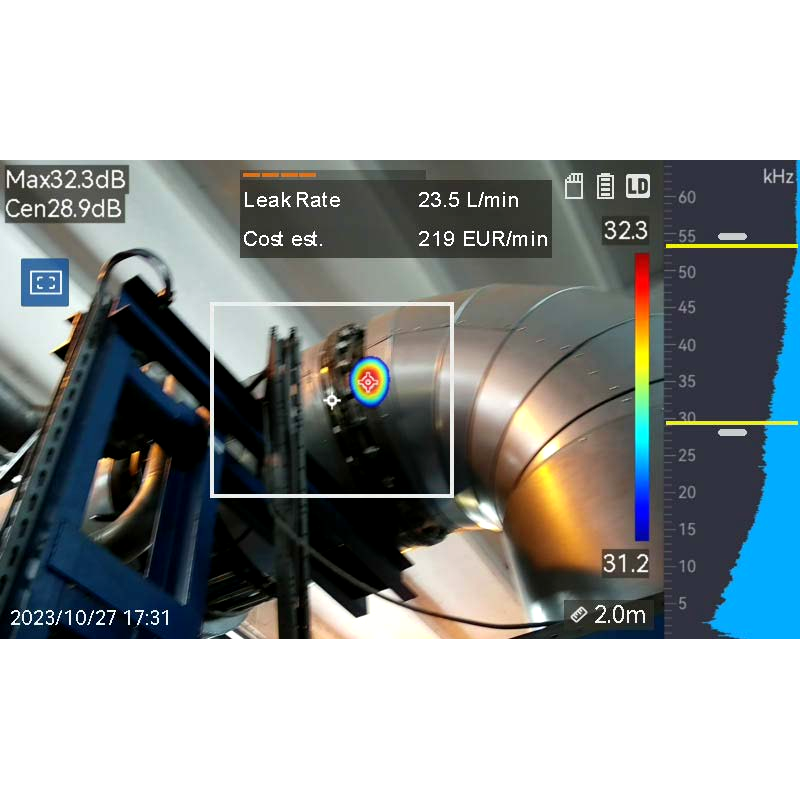

Na 4,3" dotykovom displeji LCD sa s vizuálnym obrazom prekrýva obraz spracovaný akustickou technológiou čím je možné rýchle zistenie miesta úniku / elektrického výboja.

Kamera dokáže interpretovať obraz v jednej z ôsmich voliteľných paliet akustických obrzaov.
8 paliet: biela čierna, čierna biela, dúha, fúzia, Ironbow, červená čierna, dážď, modrá červená

Jednoducho a rýchlo dokážete rozhodnúť o opravách únikov vzduchu potrebných na zaistenie efektívnej prevádzky a zníženie nákladov na energie.
Snímky je možné ukladať a exportovať pre potreby vytvárania správ. Už nikdy nemusia zostať úniky vzduchu bez povšimuntia.

Hlavné parametre:

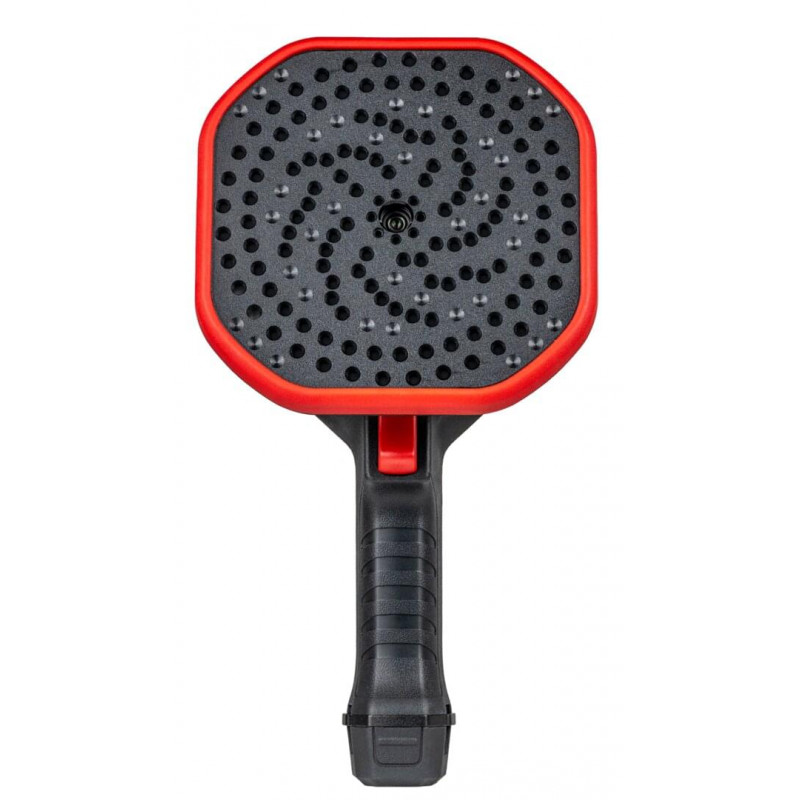

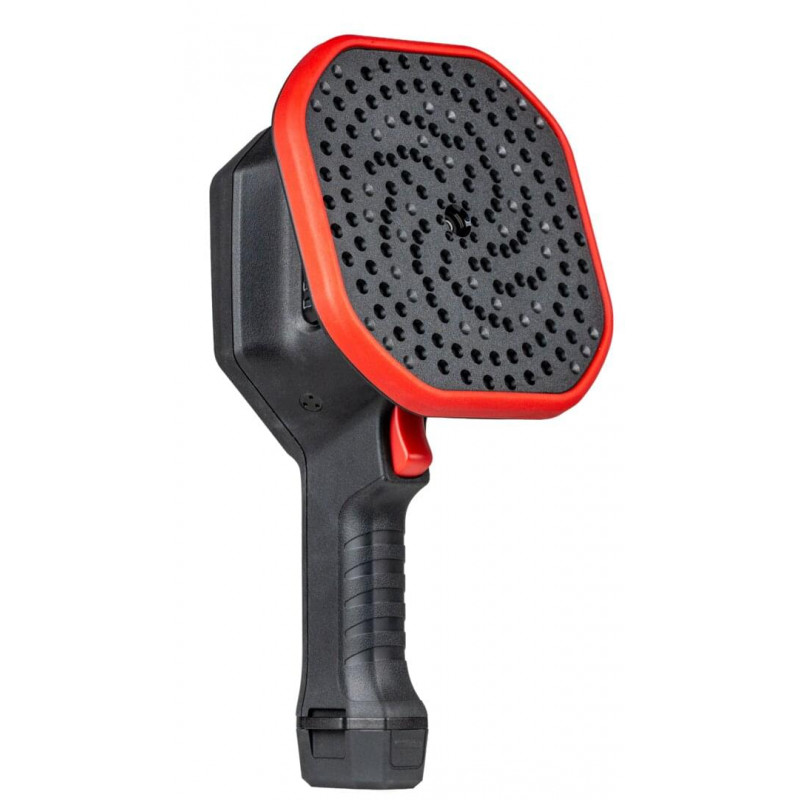

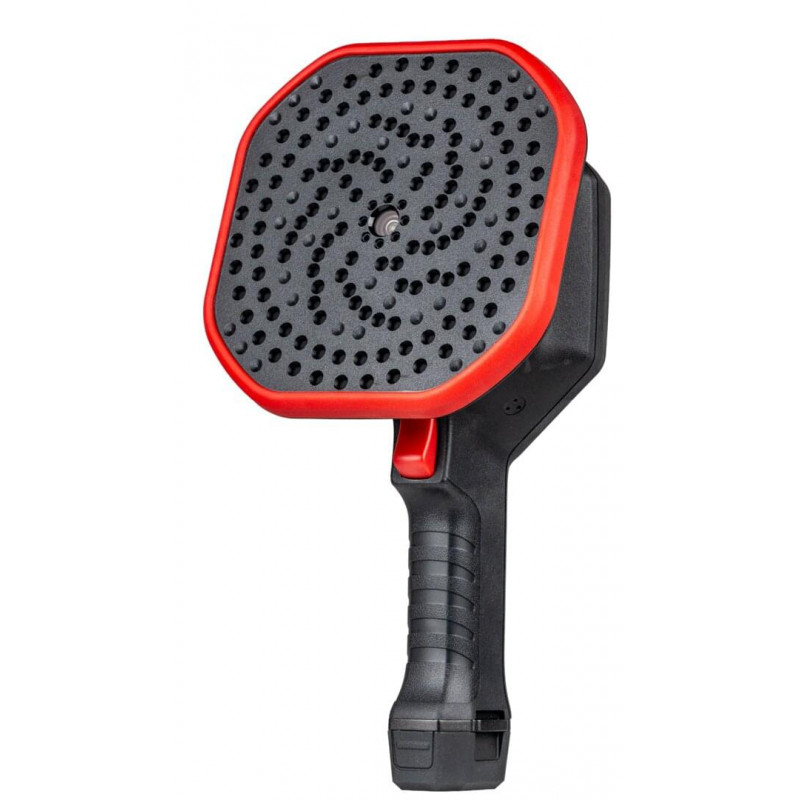

• Prístroj je osadený 136 smerovými nízkošumovými MEMS mikrofónmi pre detekciu rôznych únikov / elektrických výbojov.
• 8 nastaviteľných užívateľských zbrazovacích paliet
• Intuitívne užívateľské rozhranie
• Detekcia rýchlosti úniku:
  >0,0047 l/min pri 6 barov z 0,5 m
  >0,0073 l/min pri 5 barov z 1 m
• Frekvenčný rozsah detekcie: 2 kHz až 100 kHz s možnosťou manuálneho nastavenia frekvenčného pásma detektora
• Rozlíšenie akustického obrazu: 800 x 480 px
• Nastavenie sledovania intenzity zvuku:
  - Peak Point: vyhľadanie najvyššej intenzity zvuku v celej snímanej scéne
  - Center Point: zobrazenie intenzity zvuku v strede snímanej scény
• Minimálna meracia vzdialenosť: 0,3 m
• Maximálna meracia vzdialenosť: 150 m
• Obnovovacia frekvencia merania: 25x / 1sek
• Zorné pole: 50.2°× 35.4°
• Digitálny zoom: 1,0x až 8,0x, plynule
• Pamäťové médium: vymeniteľná 64 GB SD karta (max. 128 GB)

Snímanie, ukladanie dát, komunikácia :

• Interná pamäť pre:
  18.000 snímok (Rádiometrické snímky, formát .jpeg)
  60 hodín videa (formát video súboru MP4)
• Nastavenie režimu snímania:
  - Jediný záber. Jedným stlačením spúšte nasnímajte jeden obrázok.
  - Časované snímanie. Zariadenie zachytí jeden obrázok po zadanom časovom intervale.
  Časový interval si môžete nastaviť podľa potreby.
  - Nepretržité snímanie. Nasnímajte viacero obrázkov naraz stlačením spúšte.
  Môžete nastaviť množstvo nasnímaných obrázkov.
• Hlasová poznámka: Max. 60 sekúnd
• Textová poznámka: Max. 200 znakov
• Komunikácia cez WiFi, BT, USB-C, HDMI-D rozhranie

Vlastnosti :

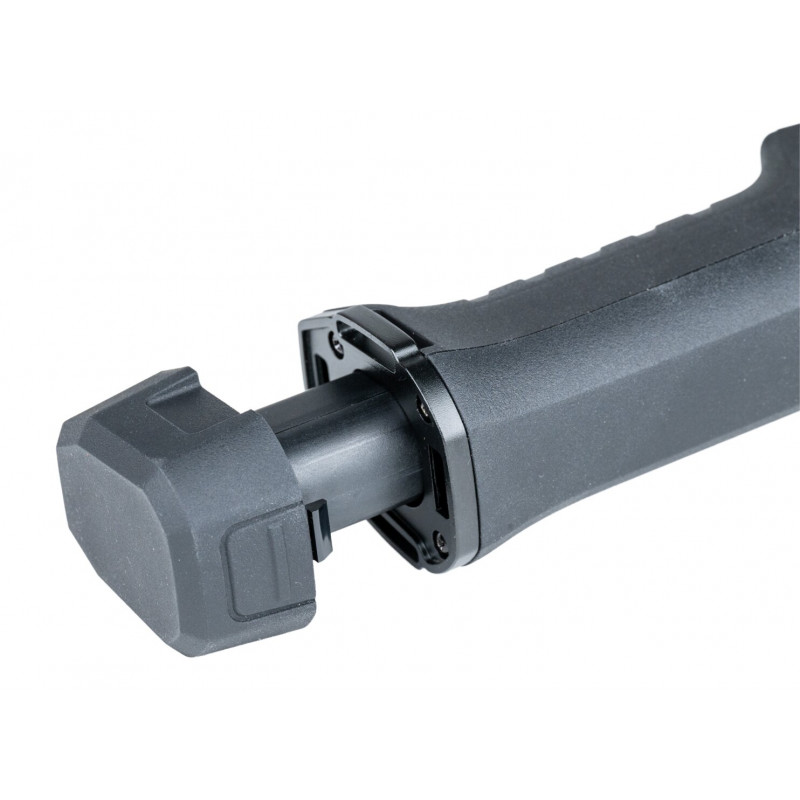

• Napájanie z Li-Ion akumulátorov vymeniteľných v teréne s kapacitou na 3,5 h prevádzky (dobitie za 5 h)
• Systém nabíjania: Dvojkomorová nabíjačka batérií Z36, alebo nabíjanie priamo v kamere, rýchle nabíjanie
• 4.3" kapacitný LCD displej s podsvietením s rýchlou a citlivou odozvou s rozlíšením 800x480 pixelov
• Krytie IP40
• Test odolnosti na pád: 1,2 m
• Prevádzková teplota -20°C...50°C
• Skladovacia teplota -20°C...60°C
• Vlhkosť <95% bez kondenzácie
• Hmotnosť: 0,940 kg
• Rozmery: 292 x 127 x 111 mm
• Montáž na statív, závit: UNC ¼”-20

• Počet mikrofónov: 136 digitálnych mikrofónov MEMS
• Frekvenčné pásmo: 2 kHz až 100 kHz
• Rozsah meracích vzdialeností: 0,3 - 150 m
• Detekcie únikov:
  Únik >4,7 ml / min pri 600 kPa vo vzdialenosti 0,5 m
  Únik >7,3 ml / min pri 500 kPa vo vzdialenosti 1 m
• Zorné pole: 51.8°× 36.4°
• Minimálna obnovovacia frekvencia: 25 FPS
• Vstavaný digitálny fotoaparát: 2688 x 1944 px (5 MPix) viditeľný obraz
• Displej: 4,3" LCD s podsvietením, čitateľný aj na slnečnom svetle
• Rozlíšenie: 800 x 480 pixelov
• Dotykový displej: Kapacitný
• Zvuková snímka: Áno
• Ukladanie snímkov: interná pamäť s kapacitou na 18.000 snímok, alebo 60 hodín videa
• Formát snímok: prelínanie Rádiometrické snímky, formát .jpeg
• Formát videa: prelínanie MP4
• Export digitálnych dát: Prenos dát USB-C
• Zobrazenie: HDMI-D
• Pripojenie: Wi-Fi, BT.
• Výber frekvenčného pásma: Voliteľné užívateľom prostredníctvom užívateľských predvolieb alebo ručného zadávania
• Palety akustických obrazov 8 paliet: biela-čierna, čierna-biela, dúha, fúzia, Ironbow, červená čierna, dážď, modrá červená / nastaviteľná intezita farieb


• 1x Akustická kamera KUS-200
• 1x Kryt mikrofónu (WAPOZOSL6)
• 3x Li-ion batéria 3,6 V 6,23 Ah (WAAKU32)
• 1x Z-35 Zdroj (WAZASZ35)
• 1x Z-36 Dvojkomorová nabíjačka batérií (WAZASZ36)
• 1x Náramok (WAPOZPAS7)
• 1x XL-15 Extra pevný kufrík (WAWALXL15)
• 1x USB kábel typu C (WAPRZUSBC)
• 1x Mikro-HDMI kábel (WAPRZMIKROHDMI)
• 1x Továrenský kalibračný certifikát
• 1x Návod na obsluhu
