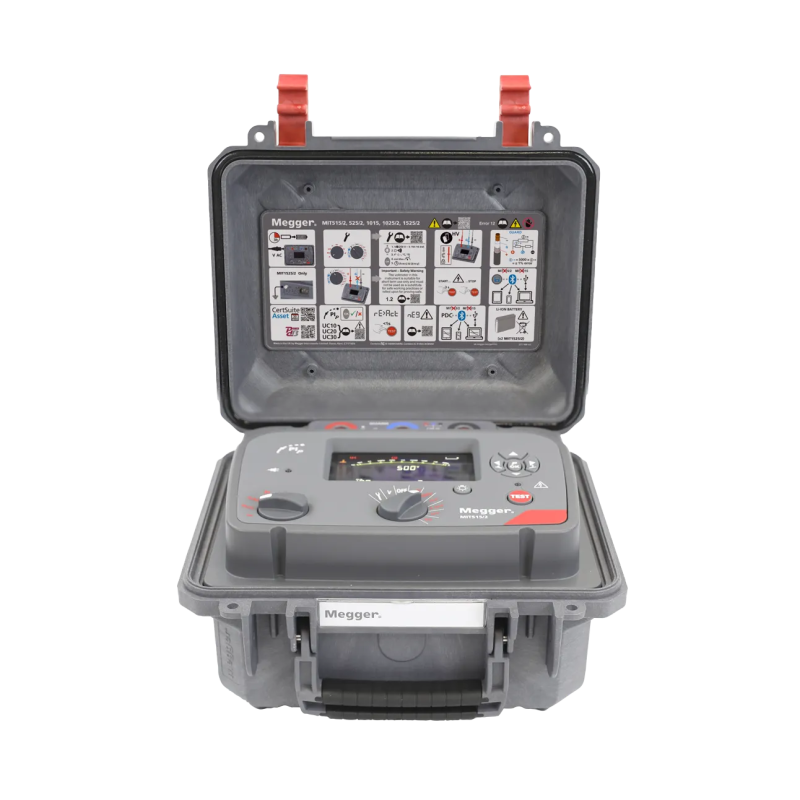

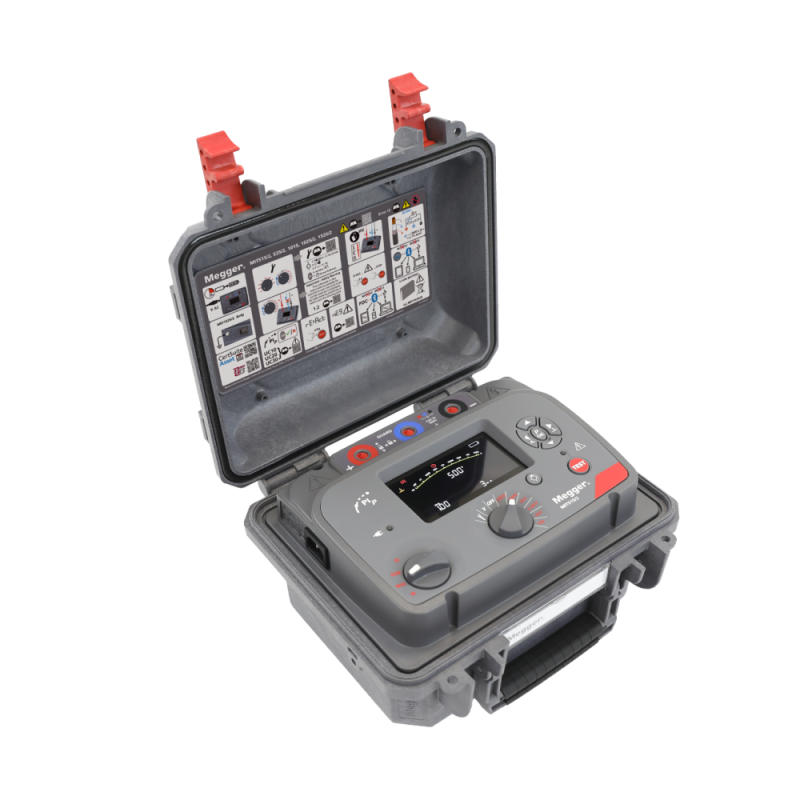

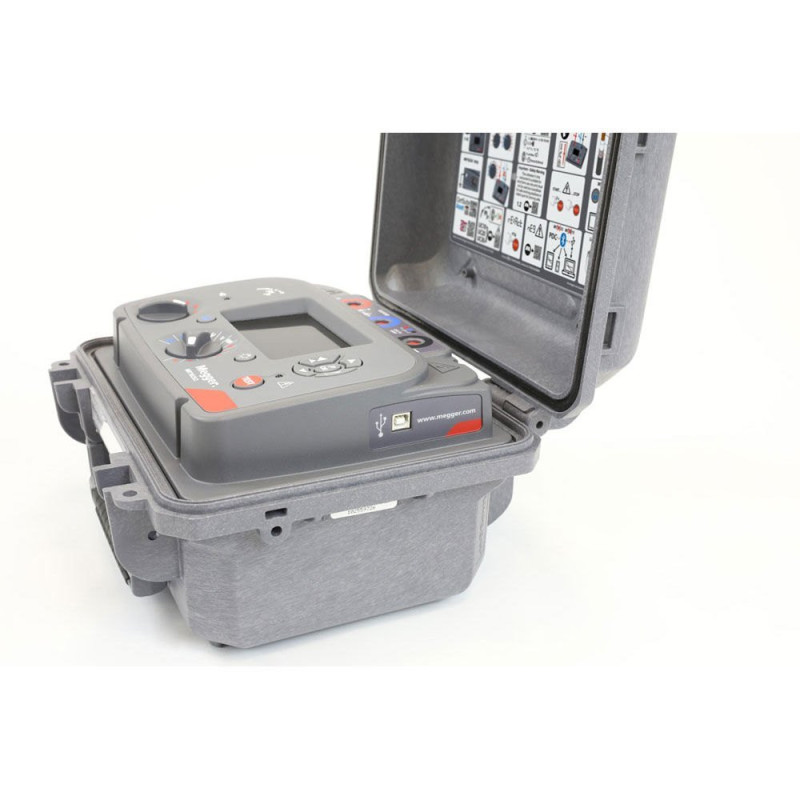

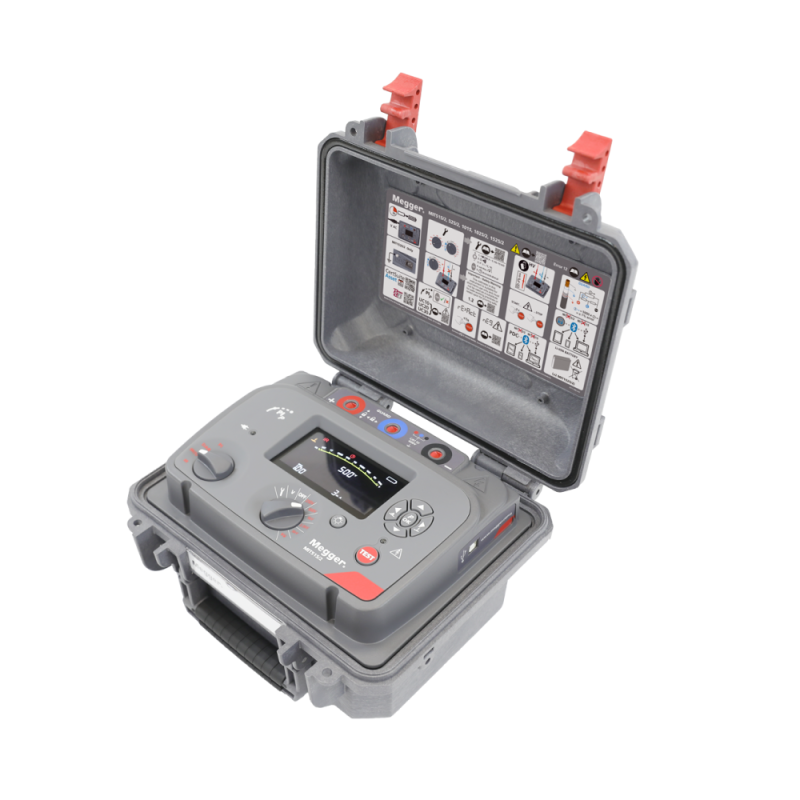

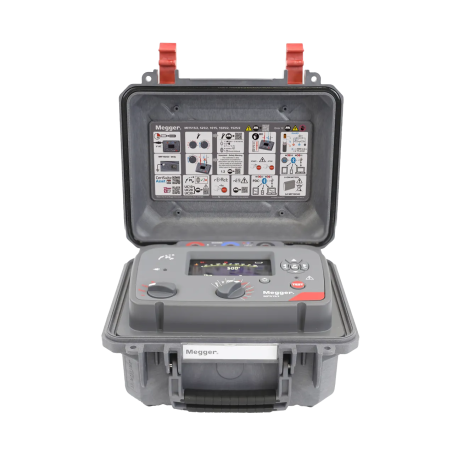

MIT 515/2 - merač izolačných odporov

Katalógový list

Rad inovovaných testerov izolačného odporu Megger Essential MIT525/2, MIT1025/2 a MIT1525/2 s napätím 5 kV, 10 kV a 15 kV je ideálny pre inžinierov a technikov vykonávajúcich testovanie izolácie transformátorov, motorov, rozvádzačov a káblov v prostrediach do 230 kV.
Tieto prístroje podporujú IR, DAR, PI, DD, SV, rampu a PDC (so softvérom), čím poskytujú diagnostickú hĺbku potrebnú na posúdenie stavu a plánovanie údržby.

Každý model obsahuje PI Predictor™ na urýchlenie testovania, internú pamäť na ukladanie výsledkov a voliteľné rozhranie Bluetooth® na export údajov do PowerDB alebo CertSuite – nie je potrebné manuálne zaznamenávanie.

Nový inovatívny patentovaný testovací režim RE>Act umožňuje používateľovi vykonávať presné merania monitorovaním reabsorpčného prúdu.
Tento prelomový testovací režim dokáže zabezpečiť, aby reabsorpčný prúd nespôsoboval nesprávny priechod alebo zlyhanie izolácie, čo pomáha udržiavať bezpečnosť. Okrem toho je možné testovací režim použiť na zabezpečenie toho, aby sa nevyskytli nebezpečné spätné napätia.

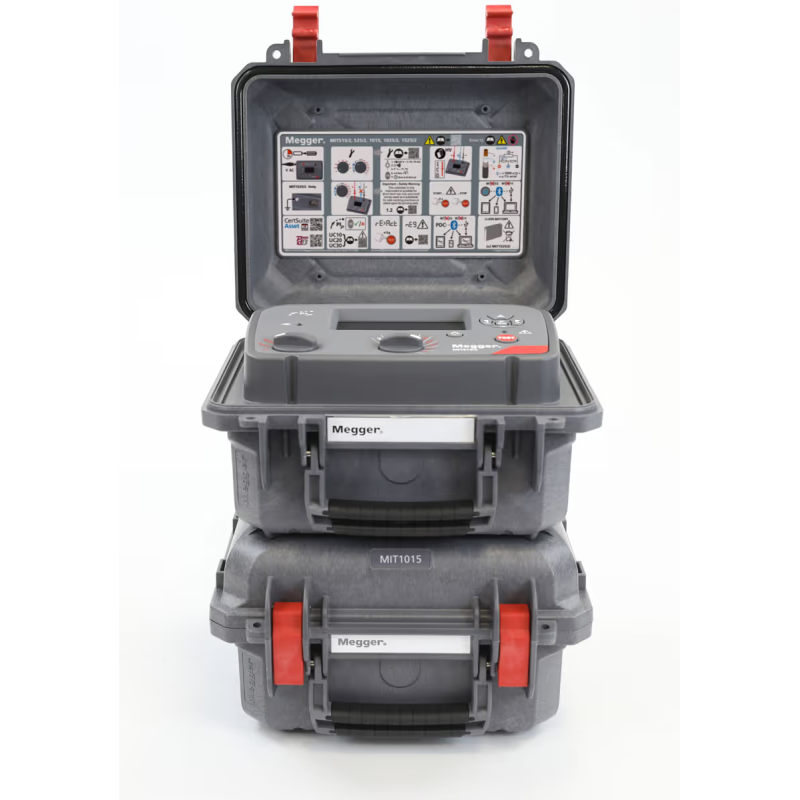

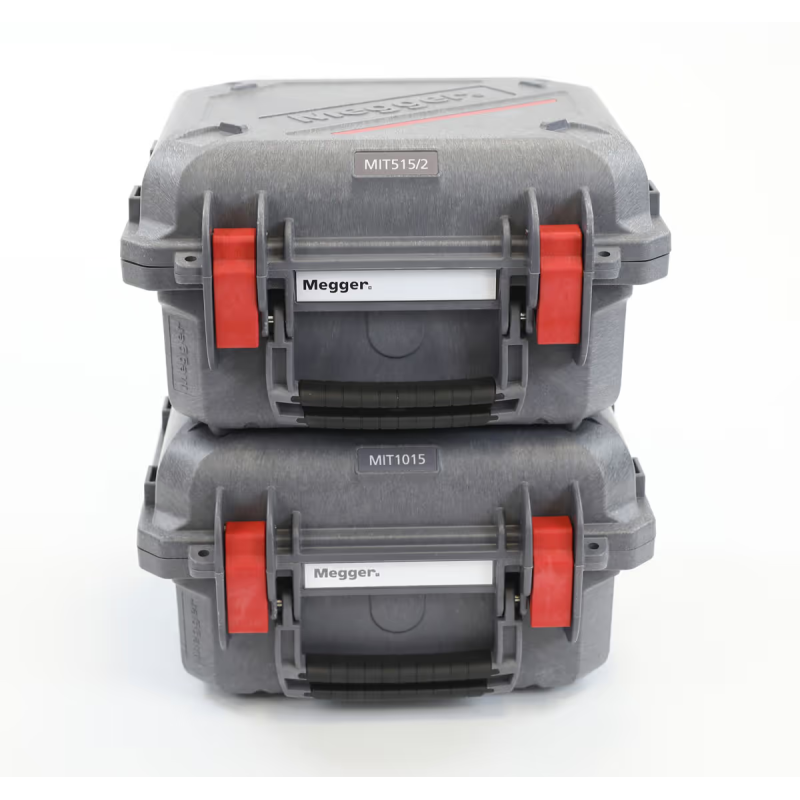

Vyberte si z troch modelov – MIT525/2, MIT1025/2 a MIT1525/2 – na základe požadovaného testovacieho napätia.
Vďaka odolnosti voči šumu 6 mA a vysoko výkonným ochranným svorkám poskytuje rad Advanced spoľahlivé výsledky tam, kde nie je potrebné diaľkové ovládanie a spracovanie šumu na úrovni rozvodne.

ŠPECIFIKÁCIE:

- MIT515/2: 250 V, 500 V, 1000 V, 2500 V, 5000 V, Používateľom definované testovacie napätie.
- MIT1015: 500 V, 1000 V, 2500 V, 5000 V, 10000 V, Používateľom definované testovacie napätie.
napätie.

Používateľom definované testovacie napätie
- MIT515/2: 40 V až 1 kV v krokoch po 10 V
- MIT1015: 40 V až 1 kV v krokoch po 10 V
Presnosť testovacieho napätia: +4 %, -0 %, ±10 V menovité testovacie napätie pri zaťažení 1 GΩ (0 °C až 30 °C)

Rozsah merania odporu: 10 kΩ až 15 TΩ pri 5 kV,

Re<Act: Nominálna presnosť merania reabsorpčného prúdu. Funguje s externým napätím do 30 V.

Presnosť:

         5000V   2500V    1000V     500V     250V
±5 %  1 TΩ      500 GΩ   200 GΩ    100 GΩ   50 GΩ
±20 % 10 TΩ   5 TΩ         2 TΩ        1 TΩ      500 GΩ

- AC napätie (automatické nastavenie rozsahu)
- MIT515/2, MIT1015: 90 – 264 V rms, 47 – 63 Hz 100 VA
- Doba nabíjania batérie: 2,5 hodiny hlboké vybitie, 2 hodiny normálne vybitie
- Napätie batérie: 10,8 V, 5,2 Ah lítium-iónové batérie, spĺňajú normu IEC 62133:2003

Výdrž batérie:
- MIT515/2: 6 hodín (typické) nepretržité testovanie pri 5 kV so záťažou 100 MΩ
- MIT1015: 4,5 hodiny (typické) nepretržité testovanie pri 10 kV so záťažou 100 MΩ

Automatické vypnutie: Prístroj sa po niekoľkých minútach nepoužívania vypne, aby sa šetrila životnosť batérie

30 min rýchle nabíjanie: 1 hodina prevádzky pri 5 kV so záťažou 100 MΩ

Vlastnosti:
Krytie IP: IP65 (zatvorené veko), IP40 (otvorené veko)
Bezpečnosť: CAT IV 600 V do nadmorskej výšky 3000 m

Rozmery: D 315 x Š 285 x V 181 mm
Hmotnosť: 5 kV, 10 kV 4,5 kg

Dodávané príslušenstvo:
Napájací kábel 1008-017
Kalibračný certifikát
Súprava káblov 3kV 3 x 3 m, so strednými svorkami 1008-022
