PEL 113 + MA194/350 + DataView + Adaptér napájania + Magnetické svorky - záznamník kvality elektrickej energie

Chauvin Arnoux PEL113 - záznamník

• Záznamník kvality elektrickej energie pre jedno a trojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)

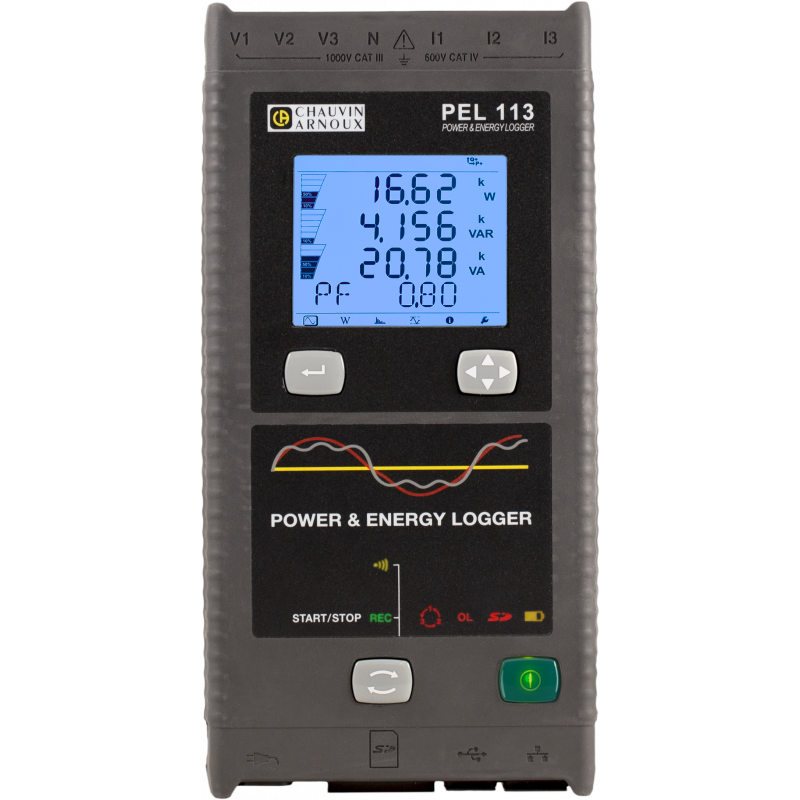

• Verzia PEL113 so 4-riadkovým LCD displejom
• Rýchlosť vzorkovania 128 vzoriek / periódu s priemernou hodnotou do jednej nameranej hodnoty podľa nastaveného intervalu (najkratší interval záznamu 200 ms)
• Pre jednosmerné a striedavé siete do 1000 V
• Menovitá frekvencia sietí DC / 50 / 60 / 400 Hz
• Meranie prúdu od 5 mA do 10 000 A (podľa pripojených prevodníkov)
• 3 napäťové a 3 prúdové vstupy (výpočet prúdu N-vodičom)
• Trieda presnosti merania napätia 0,2%
• Uloženie nameraných hodnôt sa SD kartu, kapacita až 32 GB
• Záznamník je vybavený rozhraním USB, Ethernet a Wifi
• Software PEL Transfer^® umožňuje stiahnutie a analýzu dát

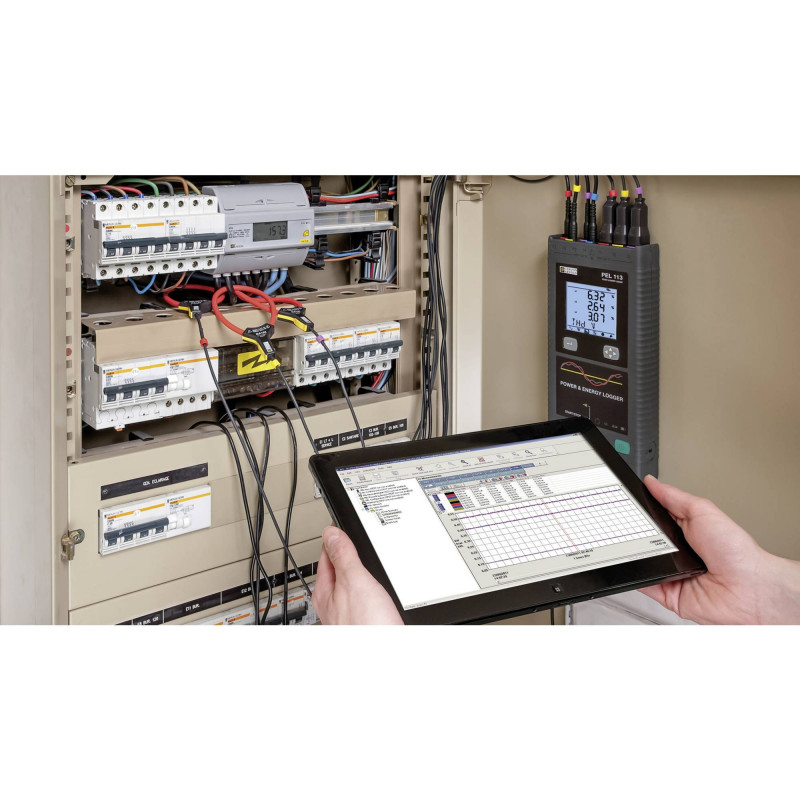

• Software PEL Transfer^® taktiež umožňuje komunikáciu so záznamníkom v reálnom čase
• Možnosť analyzovať namerané dáta z viacerých záznamníkov uľahčuje hľadanie problémových miest inštalácií
• TRMS meranie napätia, prúdu a frekvencie
• Harmonická analýza do 50-tej harmonickej v výpočtom THD
• Výpočet činného, jalového a zdanlivého výkonu
• Výpočet energií Vah, Wh, a Varh s rozlíšením v 4 kvadrantoch
  (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
• Výpočet cos φ, tan φ, PF, CF
• Funkcie MIN/MAX
• Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V

Ďalšie funkcie a parametre

• Analýza motorov. Po pripojení k mobilnej aplikácii softvérový nástroj vypočíta mechanické parametre pohonu, ako sú otáčky, krútiaci moment alebo účinnosť v reálnom čase
• Záznam strednej, minimálnej a maximálnej hodnoty. V každom uloženom vzorke je údaj o extrémnych hodnotách min a max za vzorkovacie obdobie
• Programovateľné začiatky a konce záznamov s vlastným pomenovaním
• Software PEL Transfer® v českom jazyku na stiahnutie, tlač a export nameraných údajov do tabulkových procesorov (napr. MS Excel). Umožňuje tiež komunikáciu so záznamníkom v reálnom čase, a to s viacerými zariadeniami súčasne. To uľahčuje hľadanie problémových miest v inštalácii.
• Software DataView® v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných údajov. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých údajov z ďalších aplikácií (napr. MS Word, Excel, ...), poznámok, obrázkov a iného.

Komunikácia a ukladanie dát

WiFi
    Umožňuje online komunikáciu a sťahovanie dát cez bezdrôtovú sieť
    Zobrazenie nameraných dát v reálnom čase
    Prístupové body (Acces point - AP) umožňujú pripojenie až 5 používateľov

LAN
    Pripojenie k sieti LAN pre vzdialenú správu zariadenia
    Súčasné pripojenie viacerých zariadení PEL k jednému PC
    Zobrazenie nameraných údajov v reálnom čase z viacerých zariadení PEL súčasne

USB
    Rozhraní USB (B) pre správu prístroja, monitorovanie a sťahovanie údajov
    Automatické pripojenie k prístroju pri opakovanom pripojení

SD
    Slot na SD karty do veľkosti až 32 GB
    Možnosť ľahkej výmeny karty na načítanie v čítačkách kariet v PC

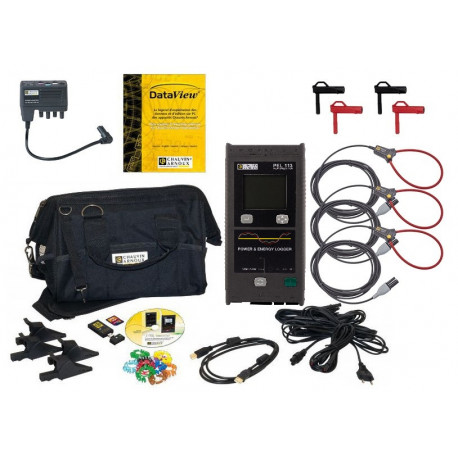

Obsah dodávky:
Záznamník C.A PEL113,
3 ks pružné kliešte (prevodníky) MiniFlex MA194/350,
4 ks meracie vodiče Ø4 mm - dĺžka 3 m,
4 ks krokosvorka Ø4 mm,
1x sada farebných krúžkov, SD karta 16 GB (max.32GB), adaptér USB/SD, USB kábel, software PEL Transfer, brašna a návod k obsluhe.

Software PEL Transfer slúži na:
- Konfiguráciu a nastavenie prístroja,
- Sťahovanie a prezeranie dát uložených v pamäti,
- Vykonávanie okamžitých akvizičných operácií,
- Zobrazenie údajov vo forme tabuliek alebo grafov,
- Export nameraných údajov do (* .dvb súborov) alebo do tabuľky.
PEL Transfer (už aj v češtine) zadarmo stiahnete tu: https://www.chauvin-arnoux.com/sites/default/files/download/pel_transfer_v2.8.15973_3.zip

Inštalácia PEL Transfer: https://www.youtube.com/watch?v=-QOcjcw5FAg

Navyše dostanete ZADARMO:
- 3 ks pružné kliešte (prevodníky) MiniFlex MA194/350
- softvér DataView
- adaptér napájania z meranej inštalácie
- magnetické uhlové adaptéry (svorky) 4 ks

Android aplikácia PEL:
Aplikácia Android PEL umožňuje spoluprácu Android zariadenia s vaším záznamníkom výkonu a energie PEL 103 a PEL 105. Tieto prístroje ponúkajú všetky nevyhnutné funkcie na záznam parametrov výkonu a energie vo väčšine distribučných systémov 50 Hz, 60 Hz, 400 Hz a DC.
https://play.google.com/store/apps/details?id=com.aemc.pel
