UNI-T UDP3303A - laboratórny zdroj

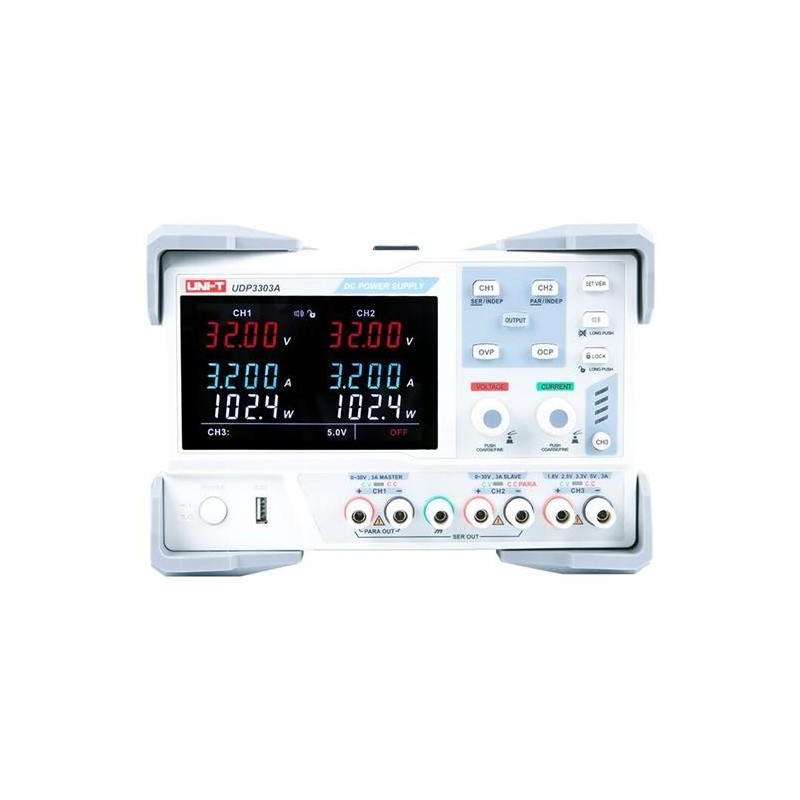

Zdroj laboratórny UNI-T UDP 3303A

Laboratórne zdroje UDP3303A sú cenovo výhodné, značkové, jednosmerné napájacie zdroje s tromi nezávislými kanálmi od výrobcu UNI-T.

Zdroje obsahujú klasický lineárny transformátor av kanáloch CH1, CH2 umožňujú prácu v režime nastavenia konštantného výstupného napätia v rozmedzí 0 až 30V alebo v režime konštantného výstupného prúdu 0 až 3A.

Kanál CH3 poskytuje na výstupe konštantné napätie s možnosťou zvolenia hladiny 1,8V; 2,5V; 3,3V alebo 5,0V a má ochranu proti preťaženiu pri dosiahnutí odberu prúdu 3A.

Okrem toho je na prednom paneli konektor USB, ktorým je možné nabíjať napr. mobilný telefón napätím 5V/2A, tento výstup je paralelne prepojený s kanálom CH3. Pri nabíjaní mobilného telefónu najprv prepnite rozsah CH3 na 5V a až potom pripojte USB kábel, resp. mobilný telefón.

Kanály CH1 a CH2 môžu pracovať nezávisle na sebe, alebo je možné ich interne prepojiť sériovo alebo paralelne, potom zdroj dodáva napätie 0 až 60V/0 až 3A alebo 0 až 30V/6A.

Laboratórny zdroj má 6 vysoko presných displejov, ktoré zobrazujú súčasne napätie, prúdy a výkony v každom z oboch kanálov CH1 a CH2 s presnosťou na 4 miesta.

Zdroj obsahuje teplotne riadený ventilátor, dlhodobé teplotné preťaženie transformátora laboratórneho zdroja strážia snímače, ktoré pri dosiahnutí medznej hodnoty zdroj vypnú a po ochladení opäť zapnú.

Zdroj má softvérovo nastaviteľné parametre, čo je možné využiť pri pravidelnej kalibrácii.
Na zadnej strane skrine zdroja je rozhranie DIGITAL I/O pre diaľkové ovládanie zdroja.


Vlastnosti :

- jemné nastavenie prúdov a napätia v oboch kanáloch CH1 a CH2
- šesť štvormiestnych displejov pre okamžitú kontrolu napätia, prúdov a výkonov kanáloch CH1 a CH2
- nastavenie napätia 0 až 30V s rozlíšením 10mV
- nastavenie prúdov 0 až 3A s rozlíšením 1mA
- práca kanálov CH1 a CH2 v režimoch konštantné napätie, konštantný prúd
- možnosť interného prepojenia kanálov CH1 a CH2 do série alebo paralelne
- kanál CH3 s pevne nastaveným napätím 1,8V; 2,5V; 3,3V alebo 5,0V max. 3A
- zabudovaný bzučiak pre indikáciu zmeny stavov
- uzamykanie tlačidiel pre zabránenie nechcenej zmeny parametrov
- teplotne riadený chladiaci ventilátor
- odpojenie od napájania pri teplotnom preťažení transformátora
- na zadnej strane volič vstupného napätia 110V/120V/220V/230V (AC 50/60Hz)


Technické parametre :

- menovité výstupné napätie CH1 a CH2: 0 až 30V
- menovitý výstupný prúd CH1 a CH2: 0 až 3A
- celkový menovitý výstupný výkon: 195W
- rozlíšenie nastavenia napätia/prúdov (CH1 a CH2): 10mV/1mA
- presnosť nastavenia napätia (CH1 a CH2): ≤ (0,01% meranej hodnoty +3mV, pri prúde ≤ 3A)
- presnosť nastavenia napätia (CH1 a CH2): ≤ (0,02% meranej hodnoty +5mV, pri prúde > 3A)
- presnosť nastavenia prúdu (CH1 a CH2): ≤ (0,2% meranej hodnoty +3mA)
- hluk a šum (5 Hz až 1 MHz) na výstupoch CH1 a CH2: ≤1mV RMS / ≤3mA RMS
- menovité výstupné napätie (presnosť)/prúd CH3: 1,8V; 2,5V; 3,3V; 5,0V (±8%)/max. 3A
- hluk a šum (5 Hz až 1 MHz) na výstupe CH3: ≤2mV
- teplotný koeficient: napätie ≤300ppm/°C //prúd ≤300ppm/°C
- menovité napájacie napätie: AC 110V/120V/220V/230V / (50/60Hz)
- istenie (pri napájaní 110/120V/AC): trubičkovou poistkou typu T6,3AL/250V (20x5mm)
- istenie (pri napájaní 220/230/AC): trubičkovou poistkou typu T3,13AL/250V (20x5mm)
- rozmery (šírka x výška x hĺbka): 240 x 168 x 347mm
- hmotnosť: cca 8,8 kg


Obsah balenia :
- laboratórny zdroj UDP3303A: 1 ks
- napájací kábel: 1 ks
- náhradné poistky: 1 ks
- návod na použitie: 1 ks
